插入产品

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行：_mpProductInsert

图标

描述

该插件根据插件数据库中的数据创建 AutoCAD 块。块中会添加扩展数据，使其可以被其他插件处理并基于此生成明细表。
插件还允许将扩展数据添加到 AutoCAD 的普通图元中。
重要！块必须通过此插件插入，或者复制已经插入的块，否则（通过 AutoCAD 常规方式插入时）不会添加扩展数据！

使用方法

在窗口标题栏中有两个附加按钮：

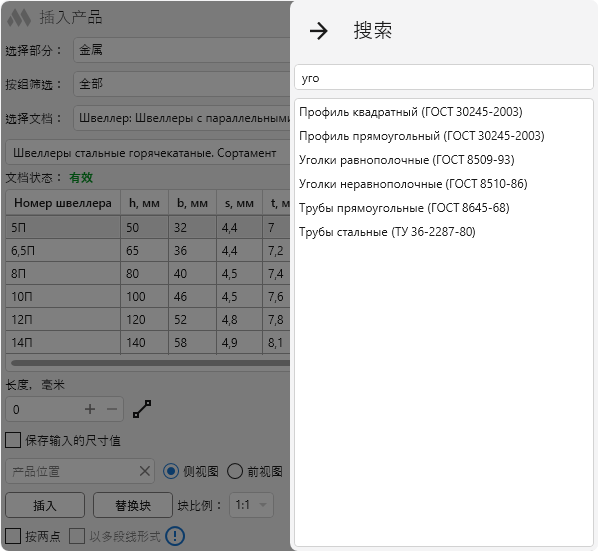

– 打开数据库中文档的搜索面板：

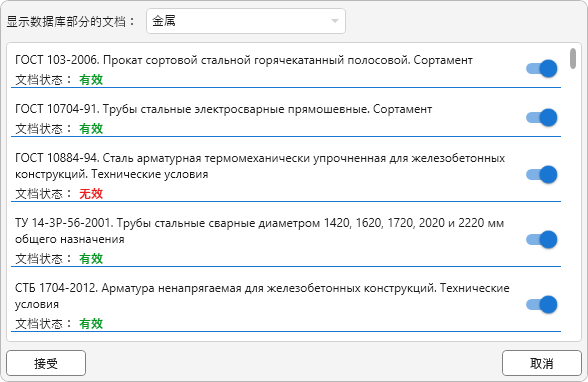

– 打开用于编辑插件使用的文档列表的窗口。如果您不想使用某个数据库文档，只需将其禁用：

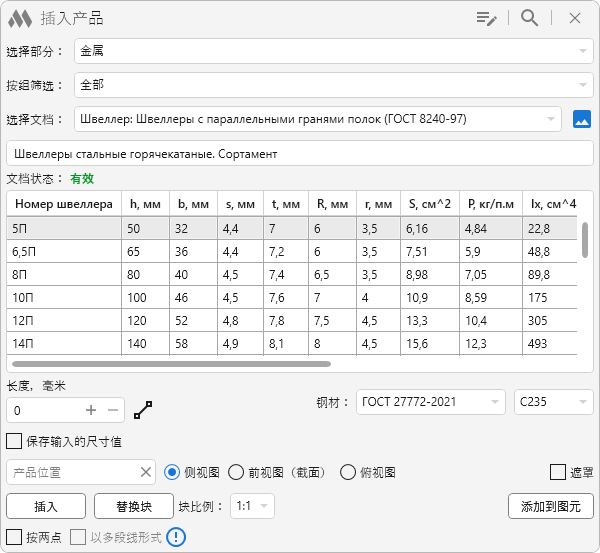

插件主窗口包含以下部分（从上到下）：

选择部分 – 下拉列表用于选择数据库类别（钢筋混凝土、金属、木材/塑料、材料、其他）。

按组筛选 – 按组筛选显示的文档。例如，块、型材、板材等。

选择文档 – 下拉列表用于选择所选类别中的文档。

– 打开该文档的图像（如果数据库中存在）。

下方显示所选文档名称及其制品选项表格。文档名称右侧显示文档状态：有效、无效、信息缺失或法律未定义。

表格下方显示需要指定的制品属性，具体属性随所选文档而变化。

产品位置 – 指定制品的位置。非必填参数，但在后续填写明细表时会用到。

侧视图、正视图（剖面）、俯视图 – 插入块时制品的显示方式。

遮罩 – 选择此参数时，会向块中添加 AutoCAD 遮挡元素，用于隐藏块后方的对象。

插入 – 切换到 AutoCAD 指定插入点（如果所选文档不支持绘制制品，该按钮会被禁用）。
插入点：– 指定插入块的位置。在指定位置插入带有简单几何图形的块，几何基于表格中选定元素的值（或属性下拉列表中选定的值）。

通过插件插入块时，会将所有制品属性作为扩展数据写入块中，这些扩展数据会被其他插件使用。普通复制块时，扩展数据会保留。但如果使用 AutoCAD 常规方式再次插入块（插入 -> 块），则不会包含扩展数据，因此不会被其他插件处理！

替换块 – 切换到 AutoCAD 选择块。
选择要替换的块：– 在图中选择块。选中的块将被删除，其位置将插入一个带扩展数据的新块（同“插入为块”按钮的操作）。

添加到图元 – 切换到 AutoCAD 选择图元。
选择要添加产品数据的对象：– 选择任意图元。将在所选图元中添加该制品/材料信息的扩展数据。
