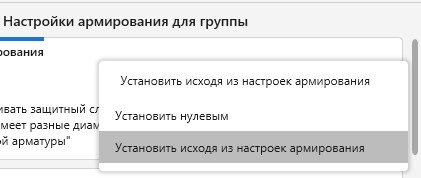

Добрый день! При использовании инструмента "Армирование колонн" столкнулся с такой проблемой, арматура располагается вне тела колонны. Проблемы не только в колоннах. И вообще пришел к выводу, что используя стандартные инструменты Revit армирование выполнить быстрее. Потому как нет необходимости править положение арматуры, и она привязывается к "Защитному слою". Тогда как в инструментах Modplus защитный слой не работает, несмотря на то что выбираешь "установить исходя из настроек армирования" арматура плавает, не сохраняет привязку к бетонным элементам, и при малейших изменениях плывет в размерах.
Плагин выбирает формы арматуры отсутствующие в шаблоне "АDSK" (в данном случае хомуты). После этого в спецификациях не отображаются хомуты после правки спецификации не отображаются "изображение хомута" пришлось искать эти изображения .

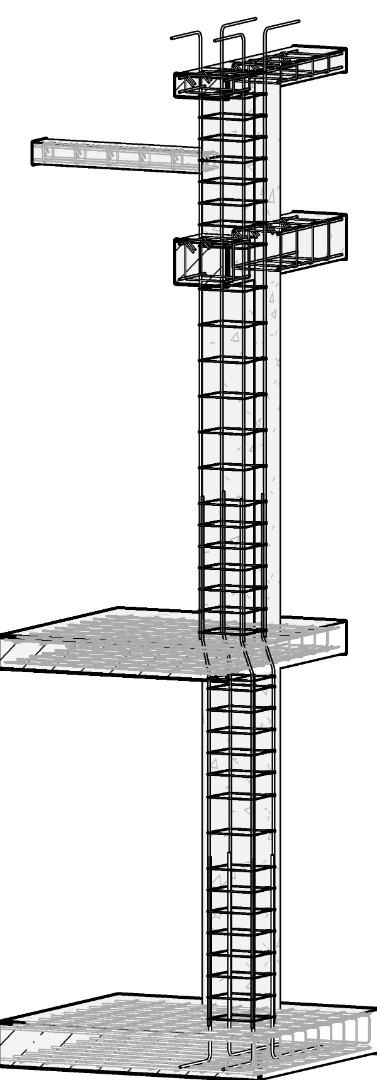

Ещё больше проблем с фиксацией элементов армирования при выборе "установить защитный слой нулевым. Экспериментировал с присоединением стен колонн балок, но в любых вариантах хомуты привязываются непонятно к каким элементам и произвольно меняют свои размеры.
Не знаю и не понимаю алгоритмов использованных вами. Но пока реального ускорения работы не получил.
Надеялся сделать работу быстро. Но...

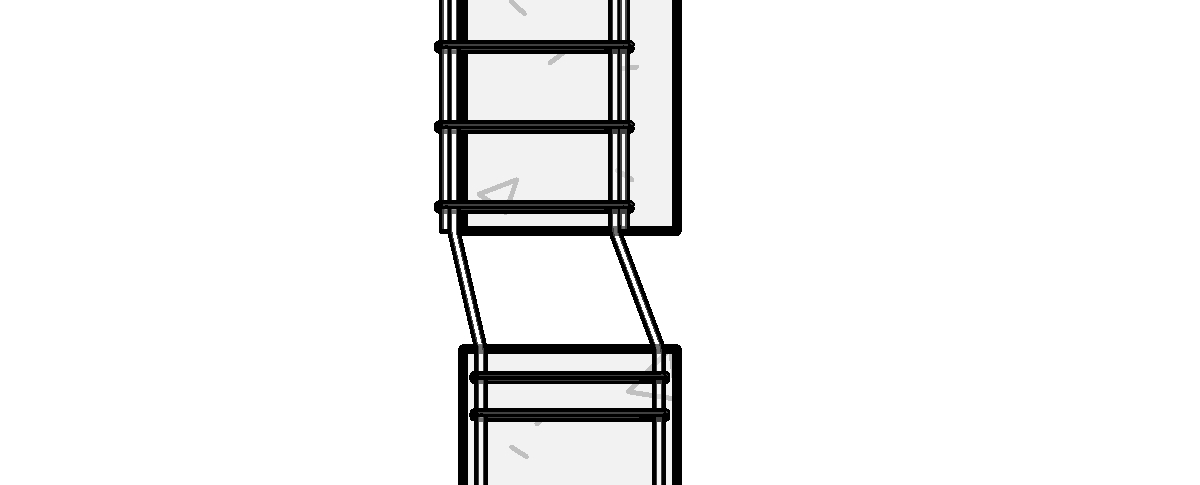

У вас колонны разного сечения и со смещением центров? По скриншотам складывается ощущение, что да

"Разные колонны, не совпадают по оси" - никогда таких ошибок не допускал. Да и с подобной проблемой сталкиваюсь не первый раз. Хотя армирование приходится выполнять нечасто. Полагаю, что проблема в Revit, в связях между объектами. Верхние колонны создал копированием с нижнего этажа, это могло оказать влияние. Беда в том, что для экспериментов нет времени.
Возможно позже попробую создать несколько вариантов создания колонн, также задам смещение, в общем поэкспериментирую.
Повторю важную проблему, "Защитный слой" и то что арматура тянется за объектами и произвольно меняет положение, а хомуты размеры. Закрепление арматуры не работает, она все равно меняет геометрию. Когда объект небольшой, это ещё можно править, на большом лучше армировать с помощью инструментов Revit.

Плагин сам не выбирает никаких форм - формы вы задаете в настройках армирования. А вот если Ревит не может создать арматуру с указанной формой, то он создает форму сам. Нужно смотреть и анализировать конкретный случай, где вы выбрали какую-то форму, а Ревит взяли и создал другую.
Накидывание зависимостей - это стандартное поведение Ревита. Плагин все моделирует четко, но так как у арматуры могут быть, например, слишком большие радиусы гиба, то при генерации арматуры Ревит уже сам начинает сдвигать созданную арматуру. Тоже самое и про защитный слой - если он выставлен в ноль, то Ревит накидывает зависимость на грани элемента.
У меня есть в планах задача - я буду пробовать создавать арматуру с удалением зависимостей, чтобы она вставала точно так, как задумано. Конечно при этом она не будет меняться вместе с родительским элементом

Спасибо! Что-то подобное и предполагал. Успеха в вашем трудном деле!
