修复重复族

图标

说明

该插件允许将重复族的族类型复制到主族中，复制族类型的参数值，更新族的实例，并可以删除重复的族。插件还支持替换族的重复类型并删除已被替换的类型。

使用

修复重复族

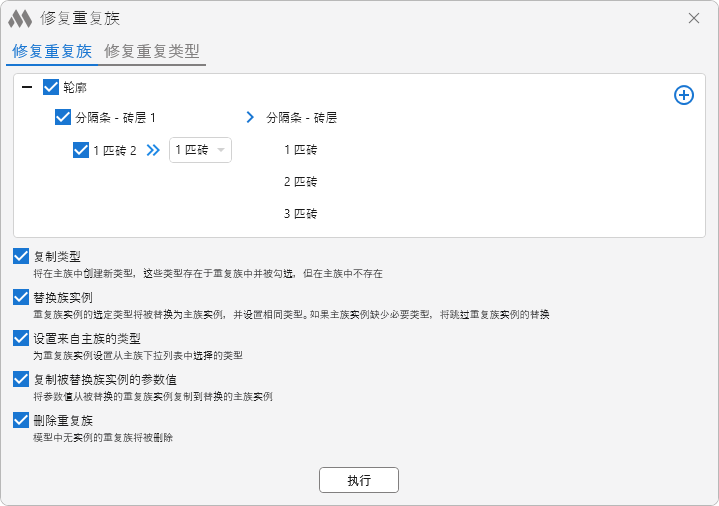

窗口上部包含按类别分组的族树。每一项包含两个族：重复族（左）和主族（右）。启动时，插件按标准掩码搜索重复族 — “FamilyNameN”（N 为整数）。

– 在重复族未被标准搜索掩码捕捉到时，将一对族添加到处理列表中。

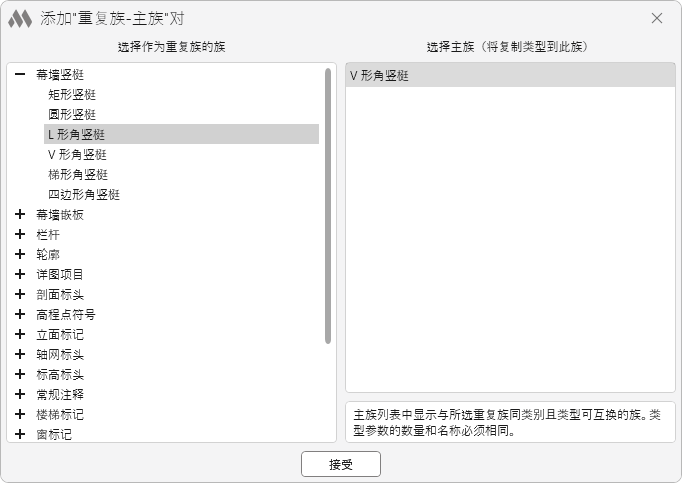

添加新族对时使用以下窗口：

窗口左侧显示按类别分组的族。仅当某类别至少包含两个族时，族才会显示在树中。已经在主窗口中使用的族也不会出现在列表中。左侧选择重复族后，右侧将填充其余族，从中选择主族。

在主窗口底部设置处理选项：

复制类型 – 在主族中将创建重复族中存在但主族中缺少的新类型。

替换族实例 – 将选中类型的重复族实例替换为具有相应类型的主族实例。如果主族缺少所需类型，将跳过该重复族实例的替换。启用此选项后，将可用以下附加替换选项：

• 设置来自主族的类型 – 对重复族的实例设置从主族下拉列表中选定的类型。
• 复制被替换族实例的参数值 – 将被替换的重复族实例的参数值复制到替换它的主族实例中。
• 删除重复族 – 删除在模型中没有实例的重复族。

执行 – 对列表中标记了类型的族执行所选所有选项。

修复重复类

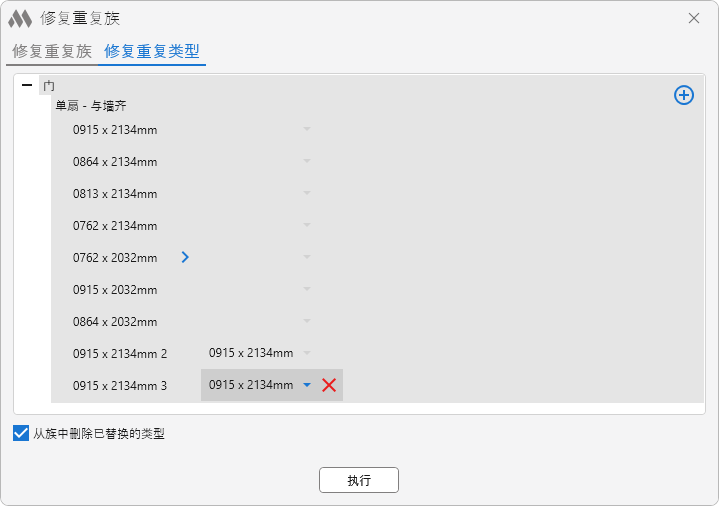

窗口上部包含按类别分组的族树。每个族显示其类型列表。列表右侧有一个下拉菜单用于选择替代类型。如果未在列表中选择类型，则不会执行替换。

– 若族的重复类型未通过标准搜索掩码找到，可将族添加到处理列表。

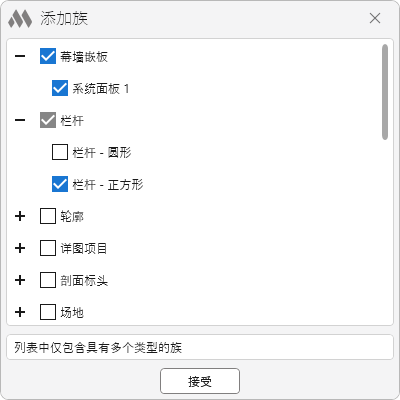

选择要添加的族时，会弹出一个窗口，在其中勾选所需的族：

在主窗口下部指定处理选项：

从族中删除已替换的类型 – 对于已指定替代类型的所有族类型，将在不检查其在模型中是否被使用的情况下从族中删除这些类型。

执行 – 按所选选项执行类型替换。

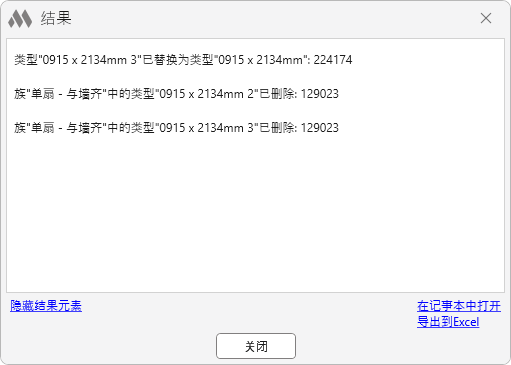

完成类型替换后，将显示包含替换结果的窗口：
