Richtigstellung von Duplikaten

Symbol

Beschreibung

Das Plugin ermöglicht das Kopieren von Typen (Typen von Familien) aus Duplikaten in die Hauptfamilien, das Kopieren der Parametervariantenwerte, das Aktualisieren von Familieninstanzen sowie das Löschen von Familienduplikaten. Das Plugin erlaubt das Ersetzen doppelter Familien-Typen und das Entfernen der ersetzten Typen.

Verwendung

Richtigstellung der Duplikate von Familien

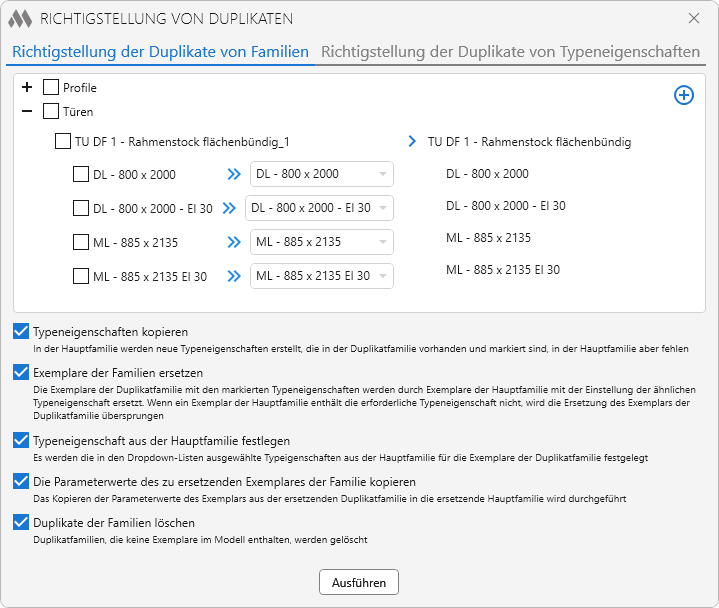

Der obere Bereich des Fensters enthält einen Familienbaum, gruppiert nach Kategorien. Jeder Eintrag enthält zwei Familien: die Duplikat-Familie (links) und die Hauptfamilie (rechts). Beim Start durchsucht das Plug-in Duplikate mit der Standardmaske – "FamilienNameN" (wobei N eine ganze Zahl ist).

– Paar von Familien zur Verarbeitung hinzufügen, falls Familienduplikate nicht durch die Standard-Suchmaske gefunden werden.

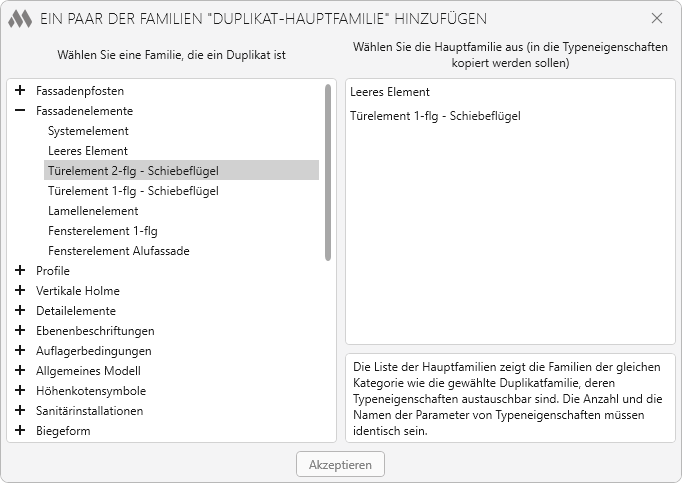

Zum Hinzufügen eines neuen Familienpaars wird folgendes Fenster verwendet:

Der linke Teil des Fensters wird mit Familien gefüllt, die nach Kategorien gruppiert sind. Familien erscheinen im Baum nur, wenn in der Kategorie mindestens zwei Familien vorhanden sind. Ebenfalls werden Familien, die bereits im Hauptfenster des Plug-ins verwendet werden, nicht angezeigt. Nach Auswahl der Duplikat-Familie links füllt sich rechts die Liste mit den verbleibenden Familien, aus denen die Hauptfamilie auszuwählen ist.

Im unteren Bereich des Hauptfensters sind die Verarbeitungsoptionen anzugeben:

Typeneigenschaften kopieren – in der Hauptfamilie werden neue Typen angelegt, die in der Duplikat-Familie vorhanden sind, aber in der Hauptfamilie fehlen.

Exemplare der Familien ersetzen – Instanzen der markierten Typen aus der Duplikat-Familie werden durch Exemplare der Hauptfamilie mit entsprechendem Typ ersetzt. Wenn der benötigte Typ in der Hauptfamilie fehlt, wird der Ersatz dieser Exemplare übersprungen. Beim Aktivieren dieser Option werden zusätzliche Optionen verfügbar:

• Typeneigenschaft aus der Hauptfamilie festlegen – für Instanzen der Duplikat-Familie werden die Typen aus der Hauptfamilie gesetzt, wie in den Dropdowns ausgewählt.
• Die Parameterwerte des zu ersetzenden Exemplares der Familie kopieren – die Parameterwerte der zu ersetzenden Duplikat-Instanz werden in die ersetzende Hauptfamilien-Exemplares kopiert.
• Duplikate der Familien löschen – Duplikat-Familien, die keine Instanzen im Modell haben, werden gelöscht.

Ausführen – alle angegebenen Optionen für die in der Liste markierten Familien ausführen.

Richtigstellung der Duplikate von Typeneigenschaften

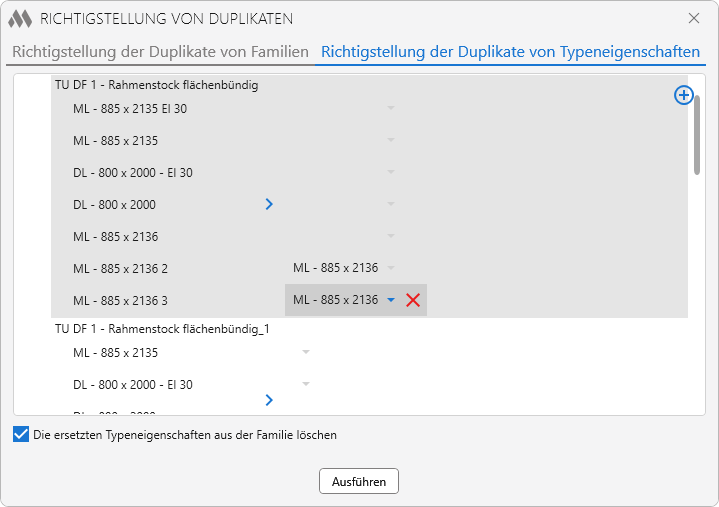

Der obere Bereich des Fensters enthält den Familienbaum, gruppiert nach Kategorien. Für jede Familie wird die Typenliste angezeigt. Rechts in der Liste gibt es ein Dropdown zur Auswahl des ersetzenden Typs. Wenn kein Typ ausgewählt ist, erfolgt kein Ersatz.

– Familien zur Verarbeitung hinzufügen, falls doppelte Typen nicht durch die Standard-Suchmaske erkannt werden.

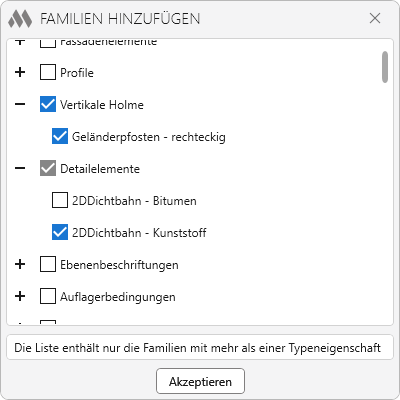

Zum Auswählen der hinzuzufügenden Familien öffnet sich ein Fenster, in dem die gewünschten Familien per Häkchen markiert werden:

Im unteren Bereich des Hauptfensters sind die Verarbeitungsoptionen anzugeben:

Die ersetzten Typeneigenschaften aus der Familie löschen – alle Typen der Familien, für die ein ersetzender Typ angegeben ist, werden aus der Familie entfernt, ohne ihre Verwendung im Modell zu prüfen.

Ausführen – den Typenaustausch mit den angegebenen Optionen durchführen.

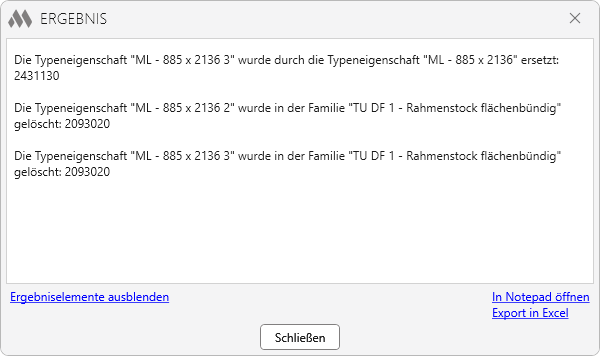

Nach Abschluss des Typenaustauschs wird ein Ergebnisfenster mit den Austauschresultaten angezeigt:
