Отзеркаленные семейства

Symbol

Verwendung

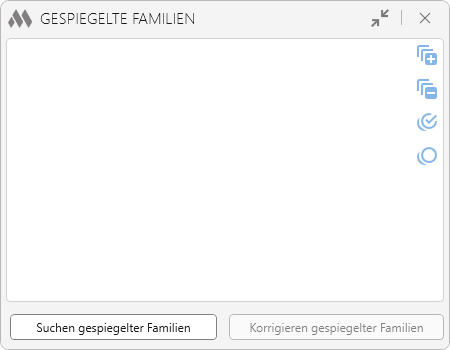

Beim Start des Plugins öffnet sich ein Fenster.

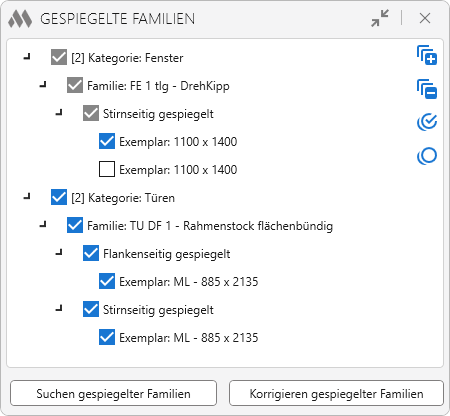

Dann muss mit der Schaltfläche Suchen gespiegelten Familien die Suche In der aktiven Ansicht oder Im Modell gestartet werden. Nach Abschluss der Suche wird das Plugin-Fenster mit einer Baumansicht der gespiegelten Familieninstanzen gefüllt:

Die Familieninstanzen in der Liste sind nach Kategorie, Familie und Spiegelungstyp gruppiert. Rechts von der Liste befinden sich Schaltflächen, mit denen alle Positionen in der Liste erweitert und reduziert werden können, sowie alle Positionen markiert und demarkiert werden können.
Wenn Sie mit der Maus über eine Gruppe oder Instanz in der Liste fahren, erscheint die Schaltfläche , mit der die Elemente im Modell hervorgehoben und angezeigt werden.

Instanzen, die zu einer Gruppe gehören, werden mit einem entsprechenden Symbol markiert, das beim Darüberfahren den Gruppennamen anzeigt.

Wenn eine Familie keine Spiegelungssteuerungen enthält und die Familieninstanz nicht seitlich gespiegelt werden kann, wird neben solchen Familien ein Warnsymbol angezeigt. Solche Familien können mit dem Plugin nicht korrigiert werden.

Die Schaltfläche Korrigieren gespiegelter Familien  führt eine Umkehrspiegelung der markierten Familieninstanzen durch, wobei ihre aktuelle Position beibehalten wird.
