Position der Produkte

Aufdefmöglichkeiten

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpPrPosition

Symbol

Verwendung

Wählen Sie Objekte aus, die ModPlus-Produkte sind: [Löschen] – wählen Sie Objekte (Primitive und/oder Blöcke), die ModPlus-Produkte darstellen (d. h. erweiterte Daten besitzen), oder den Modus Löschen. Das Plugin verarbeitet Objekte, die spezielle erweiterte Daten enthalten. Anschließend arbeitet das Plugin zyklisch, indem es die Objekte nacheinander durchgeht und hervorhebt. Bei Objekten, die bereits eine Positionsnummer enthalten, wird diese automatisch ergänzt.

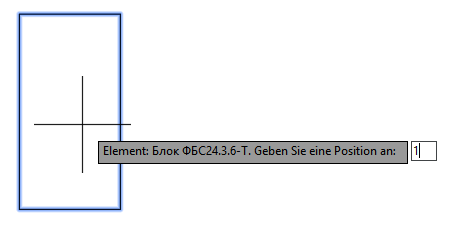

Element: ... Geben Sie eine Position an: – geben Sie die Positionsnummer des Produkts an. Der Wert wird in die erweiterten Daten des Blocks eingetragen.

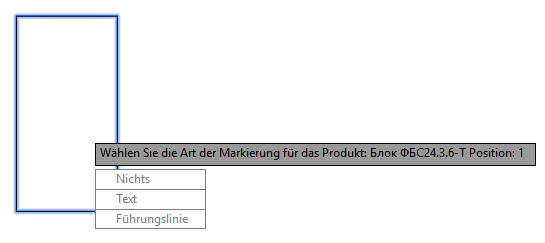

Wählen Sie die Art der Markierung für das Produkt: ... Position: ... [Nichts/Text/Führungslinie]: – wählen Sie die Art der Markierung:

Nichts – es wird keine Markierung gesetzt.

Text – die Markierung wird als einzeiliger Text in der geometrischen Mitte des Objekts eingefügt.

Führungslinie – die Markierung wird als Führungslinie gesetzt.

Löschen – löscht die Positionsnummer des Produkts aus den erweiterten Daten des Blocks.

Kontextmenü: Führungslinie mit Beschriftung

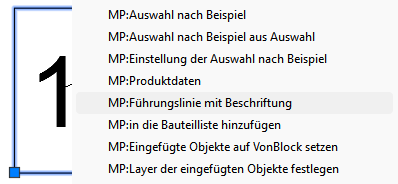

Das Plugin fügt dem Kontextmenü von ModPlus-Objekten (mit erweiterten Daten) den Punkt MP:Führungslinie mit Beschriftung hinzu:

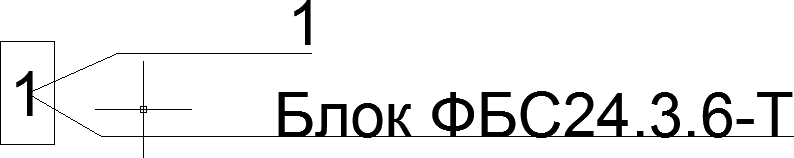

Beim Auswählen wird eine Führungslinie mit der Positionsmarkierung des gewählten Produkts erstellt:
