Teilen von Wänden und Stützen nach Ebenen, Referenzflächen Platten, Trägern oder vorgegebenen Parametern
Symbol
Verwendung

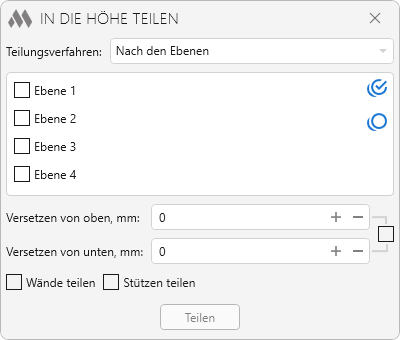

Das Plugin ermöglicht es, Wände und/oder Säulen in der Höhe mit einer der verfügbaren Teilungsmethoden zu teilen. Die Teilungsmethode wird in der Dropdown-Liste oben im Fenster ausgewählt:
Im mittleren Bereich des Fensters befinden sich die Einstellungen für die ausgewählte Teilungsmethode.
Darunter können in den entsprechenden Feldern das versetzen von obenß (nach oben) und/oder das versetzen von unten (nach oben) für die neuen Wände und/oder Säulen angegeben werden, die durch die Teilung entstehen. Rechts neben diesen Feldern befindet sich ein Kontrollkästchen, mit dem gleiche Versatzwerte zur Beibehaltung der Abhängigkeit eingestellt werden können (siehe unten). Für die oberste Wand wird kein oberer Versatz angegeben, und für die unterste Wand wird nach der Teilung kein unterer Versatz angegeben.
Die Optionen Wände teilen und Säulen teilen geben an, welche Elemente für die Verarbeitung ausgewählt werden.
Beim Klicken auf die Schaltfläche Teilen wird vorgeschlagen, die zu bearbeitenden Elemente auszuwählen – manuelle Auswahl oder Auswahl aller Elemente in der Ansicht. Anschließend werden die ausgewählten Elemente entsprechend der gewählten Teilungsmethode geteilt.
Das Plugin unterstützt folgende Teilungsmethoden:

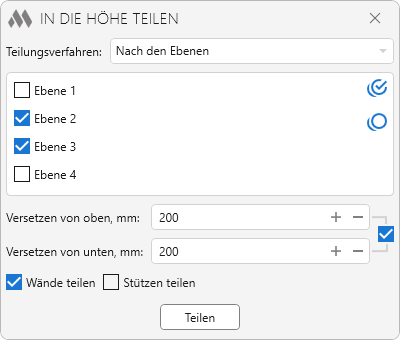

Teilung von Wänden und/oder Säulen nach den angegebenen Ebenen. Die Ebenen werden aus der Liste der verfügbaren Ebenen ausgewählt:

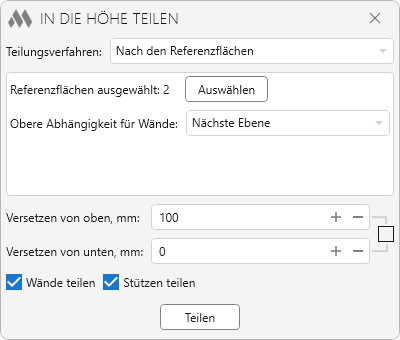

Teilung von Wänden und/oder Säulen nach den ausgewählten Referenzflächen. Um diese Teilungsmethode nutzen zu können, müssen die Referenzflächen über die Schaltfläche Auswählen ausgewählt werden:
Für diese und alle weiteren Teilungsmethoden muss außerdem die obere Abhängigkeit für die Wände angegeben werden:
- Nächste Ebene – die Oberkante der Wand wird an die nächste Ebene gebunden;
- Nächste Ebene von oben – die Oberkante der Wand wird an die nächsthöhere Ebene gebunden. Wird keine höhere Ebene gefunden, wird sie an die nächste Ebene gebunden;
- Nicht verknüpfte Höhe – die Oberkante der Wand wird nicht an eine Ebene gebunden.
Die Unterkante aller neuen Wände wird an die nächste Ebene gebunden.

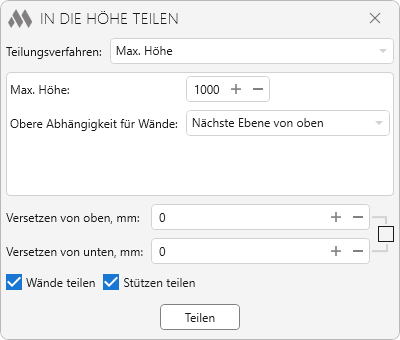

Teilung von Wänden und/oder Säulen in gleich große Teile, deren Höhe den angegebenen Wert nicht überschreitet:
Beispiel: Wenn die maximale Höhe 2000 mm beträgt und die Wandhöhe 5000 mm, wird die Wand in 3 Teile von je 1667 mm geteilt.

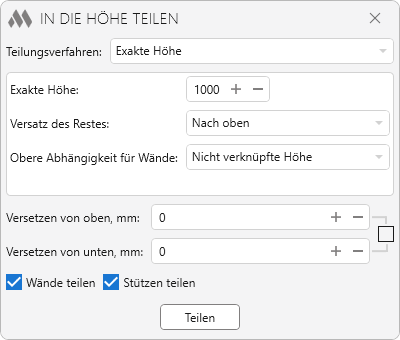

Teilung von Wänden und/oder Säulen in Teile mit der angegebenen Höhe:
Wenn die Höhe der Wand und/oder Säule nicht ohne Rest durch den angegebenen Wert teilbar ist, wird der Rest je nach gewählter Option verschoben: nach oben, zur Mitte oder nach unten.

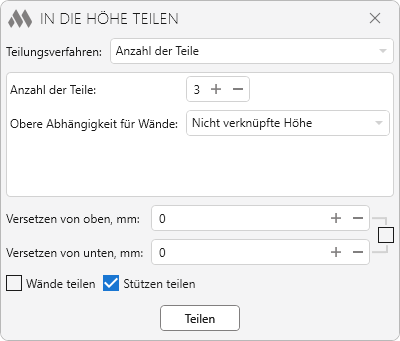

Teilung von Wänden und/oder Säulen in die angegebene Anzahl von Teilen:

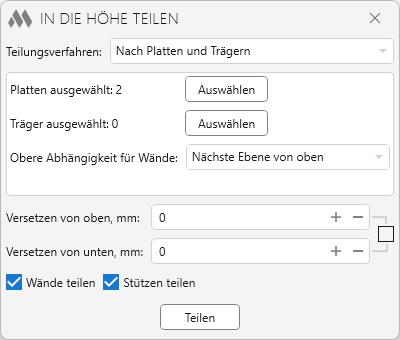

Teilung von Wänden und/oder Säulen nach den ausgewählten Platten und/oder Trägern. Um diese Methode nutzen zu können, müssen die Platten und Träger über die Schaltfläche Auswählen ausgewählt werden:
Das Plugin teilt Wände, indem es die ursprüngliche Wand kopiert und anschließend die Abhängigkeiten ändert. Wände mit einem Querschnittsprofil variabler Dicke können nicht korrekt verarbeitet werden!
Wände mit geändertem Profil (Profil per Skizze definiert) können nur in Revit 2022 und höher korrekt verarbeitet werden!
Beim Teilen hoher Wände in mehrere Teile mit Versatz oben und unten empfiehlt es sich, denselben Versatzwert oben und unten anzugeben, um Lücken oder Überlappungen zwischen den Wänden zu vermeiden.

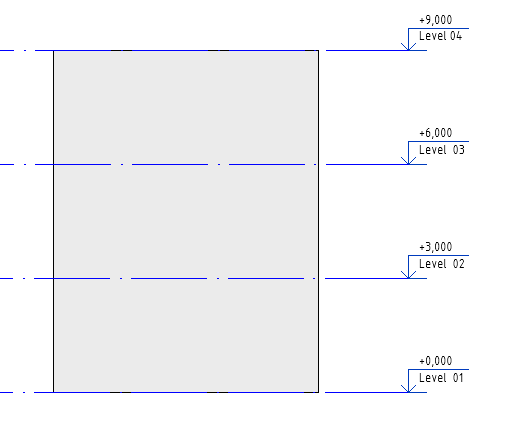

Betrachten wir folgende Wand:

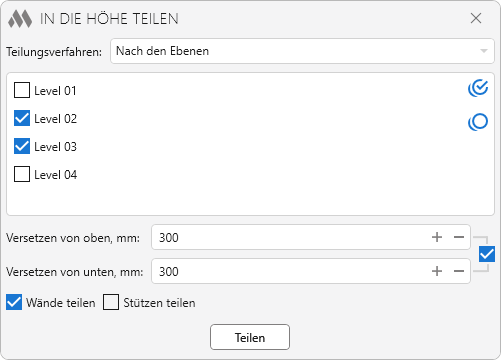

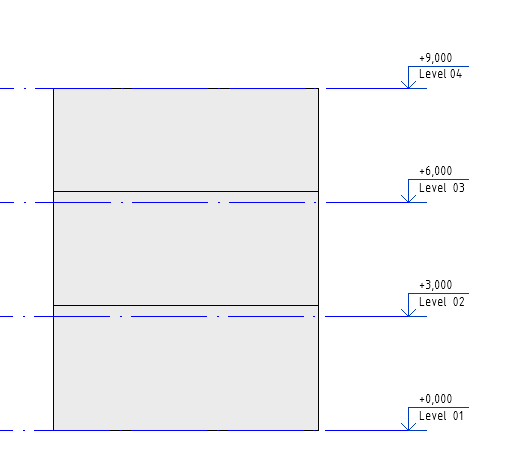

Wir teilen sie nach den Ebenen Level 02 und Level 03 mit einem oberen Versatz von 300 mm:
