Elementenverbindung

Symbol

Verwendung

Die Funktionen des Plugins sind in Registerkarten unterteilt:

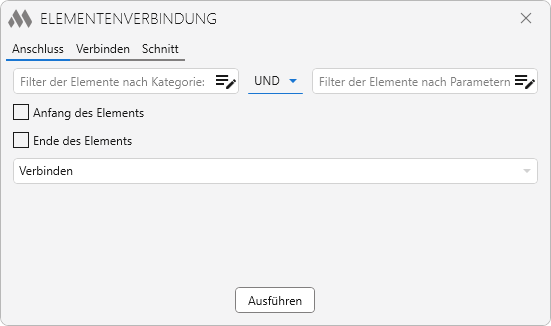

Anschluss

Stapelverwaltung der Endanschlüsse.

Es ist erforderlich, die Kategorien der Elemente auszuwählen, deren Endanschlüsse geändert werden sollen, und dabei den Elementfilter nach Kategorie zu verwenden.

Für eine genauere Auswahl von Elementen besteht die Möglichkeit, den Elementfilter nach Parametern zu verwenden.

Dann müssen die Kontrollkästchen gesetzt werden, um anzugeben, welches Ende der Elemente verarbeitet werden soll, sowie der Verarbeitungsmodus in der Dropdown-Liste ausgewählt werden – Verbinden, Abtrennen oder Invertieren.

Beim Klicken auf die Schaltfläche Ausführen erscheint ein Dialogfeld mit den Auswahlmöglichkeiten, welche Elemente verarbeitet werden sollen – Ausgewählte Elemente, alle Elemente In der aktuellen Ansicht oder alle Elemente Im Projekt verarbeiten.

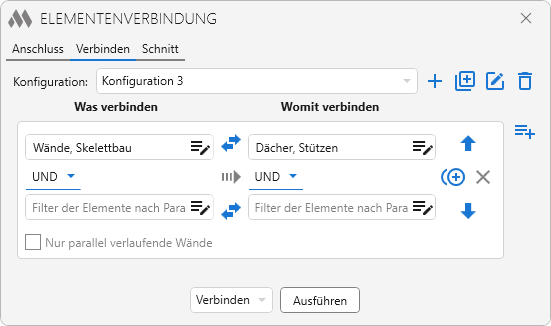

Verbinden

Stapelweises Verbinden oder Trennen von Elementen.

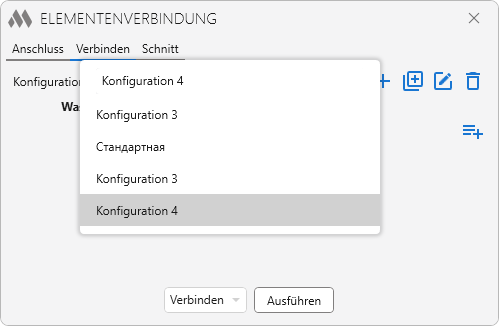

Im oberen Teil des Plugin-Fensters befindet sich eine Dropdown-Liste mit Konfigurationen. Die Standardkonfiguration kann nicht gelöscht werden. Rechts neben der Liste befinden sich die Schaltflächen zur Verwaltung der Konfiguration:

– neue benutzerdefinierte Konfiguration hinzufügen
– Konfiguration duplizieren
– Konfigurationsname bearbeiten
– benutzerdefinierte Konfiguration löschen.

Darunter befindet sich das Feld mit den Verarbeitungsregeln der Elemente. Die Reihenfolge der Regeln in der Liste beeinflusst die Reihenfolge der Verarbeitung. Rechts neben der Liste befinden sich die Schaltflächen zur Verwaltung:

– neue Regel hinzufügen
– ausgewählte Regel nach oben verschieben
– Regel duplizieren
– ausgewählte Regel nach unten verschieben
– Regel löschen.

In jeder Regel muss mit dem Elementfilter die Kategorie der Elemente definiert werden; Parameter werden bei Bedarf angegeben. Links wird die Kategorie der Elemente ausgewählt, die verbunden werden sollen, und rechts eine oder mehrere Kategorien von Elementen, aus denen das verbundene Element ausgeschnitten wird (Elemente, mit denen verbunden wird).

Mit der Schaltfläche können sowohl die Kategorie- als auch die Parameterfilter vertauscht werden.

Nur parallel verlaufende Wände – Option ist nur verfügbar, wenn links und rechts die Kategorie "Wände" ausgewählt wird. Mit dieser Option können Ausbauswände mit Hauptwänden verbunden werden.

Falls die Elemente bereits verbunden sind, ändert das Plugin die Reihenfolge ihrer Verbindung.

Unter der Liste der Regeln muss in der Dropdown-Liste ausgewählt werden, welche Aktion auf die Elemente angewendet werden soll – Verbinden oder Trennen.

Beim Klicken auf die Schaltfläche Ausführen erscheint ein Dialogfeld mit den Auswahlmöglichkeiten, welche Elemente verarbeitet werden sollen – Ausgewählte Elemente, alle Elemente In der aktuellen Ansicht oder alle Elemente Im Projekt verarbeiten.

Beispielsweise müssen die Wände mit der Markierung 'W-1" mit der Decke verbunden werden. Wir erstellen eine neue Konfiguration:

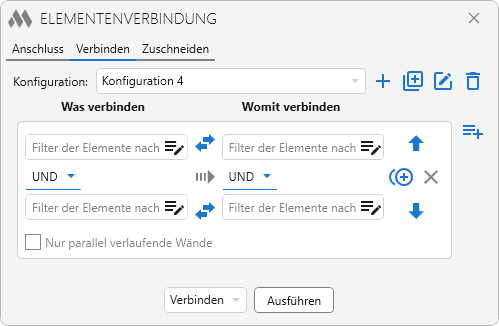

Wir fügen eine Verarbeitungsregel hinzu:

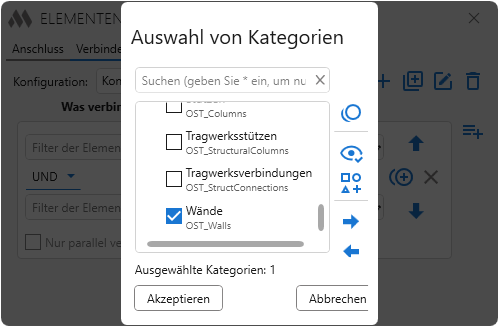

Im linken Feld des Kategorie-Filters wählen wir "Wände":

Im rechten Feld des Kategorie-Filters wählen wir "Geschossdecken":

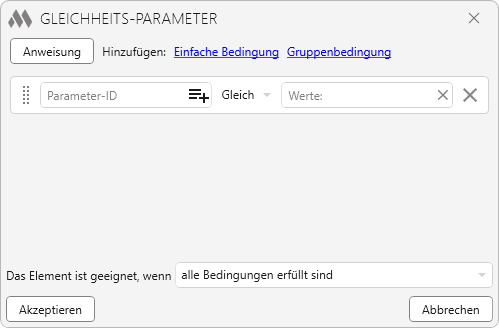

Im linken Feld des Parameter-Filters erstellen wir eine einfache Bedingung:

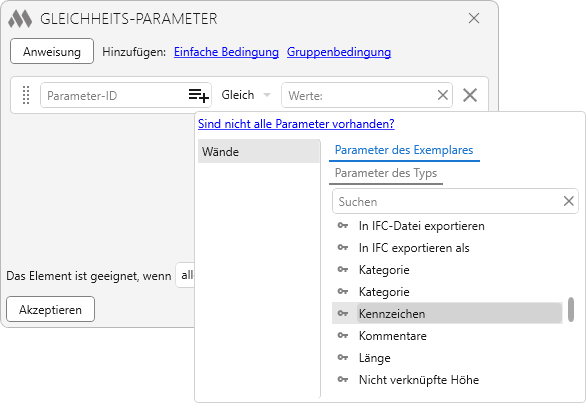

Im linken Feld wählen wir den Instanzparameter "Kennzeichen":

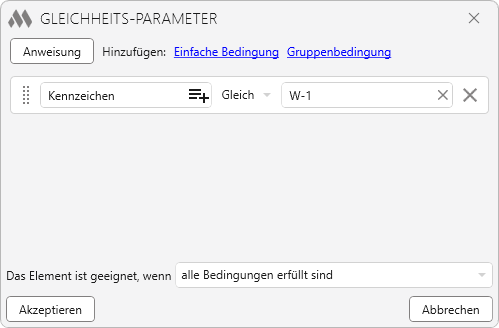

Im rechten Feld geben wir den Wert des Parameters "W-1" ein:

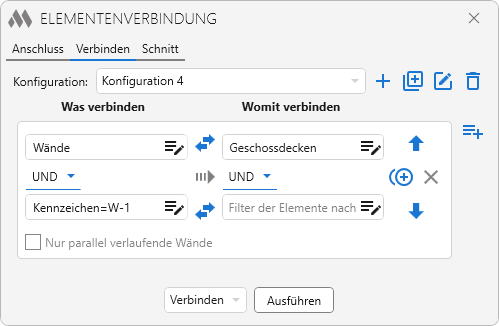

Wir klicken auf die Schaltfläche Akzeptieren Und dann auf die Schaltfläche Abbrechen im Hauptfenster:

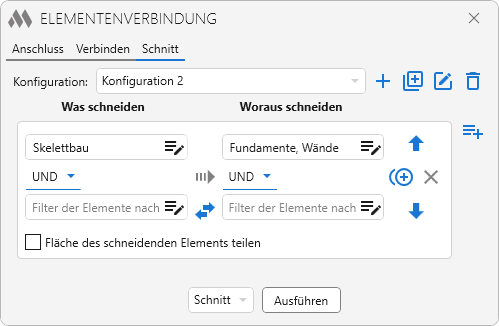

AUSSCHNEIDEN

Stapelweises Ausschneiden oder Aufheben des Ausschneidens von Elementen.

Im oberen Teil befindet sich eine Dropdown-Liste mit Konfigurationen. Die Standardkonfiguration kann nicht gelöscht werden. Rechts neben der Liste befinden sich die Schaltflächen zur Verwaltung der Konfiguration:

– neue benutzerdefinierte Konfiguration hinzufügen
– Konfiguration duplizieren
– Konfigurationsname bearbeiten
– benutzerdefinierte Konfiguration löschen.

Darunter befindet sich das Feld mit den Verarbeitungsregeln der Elemente. Die Reihenfolge der Regeln in der Liste beeinflusst die Reihenfolge der Verarbeitung. Rechts neben der Liste befinden sich die Schaltflächen zur Verwaltung:

– neue Regel hinzufügen
– ausgewählte Regel nach oben verschieben
– Regel duplizieren
– ausgewählte Regel nach unten verschieben
– Regel löschen.

In jeder Regel muss mit dem Elementfilter die Kategorie der Elemente definiert werden; Parameter werden bei Bedarf angegeben. Links wird die Kategorie der Elemente ausgewählt, die ausschneiden, und rechts eine oder mehrere Kategorien von Elementen, aus denen das Element ausgeschnitten wird.

Mit der Schaltfläche können die Parameterfilter vertauscht werden.

Unter der Liste der Regeln muss in der Dropdown-Liste ausgewählt werden, welche Aktion auf die Elemente angewendet werden soll – Ausschneiden oder Ausschneiden aufheben.

Beim Klicken auf die Schaltfläche Ausführen erscheint ein Dialogfeld mit den Auswahlmöglichkeiten, welche Elemente verarbeitet werden sollen – Ausgewählte Elemente, alle Elemente In der aktuallen Ansicht oder alle Elemente Im Projekt verarbeiten.
