Corrección de duplicados

Icono

Descripción

El complemento permite copiar las tipologías (tipos de familia) desde familias duplicadas hacia las familias principales, copiar los valores de los parámetros de los tipos, actualizar las ejemplares de las familias y también eliminar las familias duplicadas. El complemento permite reemplazar tipos duplicados de familias y eliminar los tipos que han sido reemplazados.

Uso

Corrección de duplicadas de familias

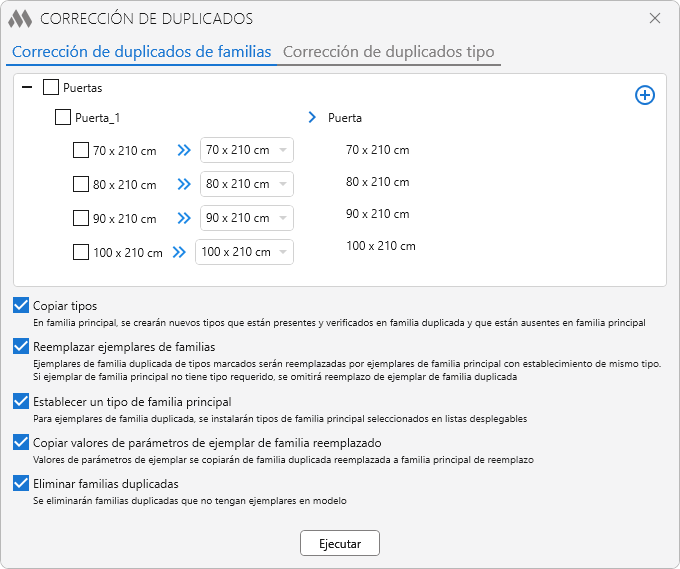

La parte superior de la ventana contiene un árbol de familias agrupadas por categorías. Cada elemento contiene dos familias: la familia duplicada (izquierda) y la familia principal (derecha). Al iniciarse, el complemento busca familias duplicadas mediante la máscara estándar — "NombreFamiliaN" (donde N es un número entero).

– añadir un par de familias a la lista de procesamiento en caso de que las familias duplicadas no se detecten con la máscara de búsqueda estándar.

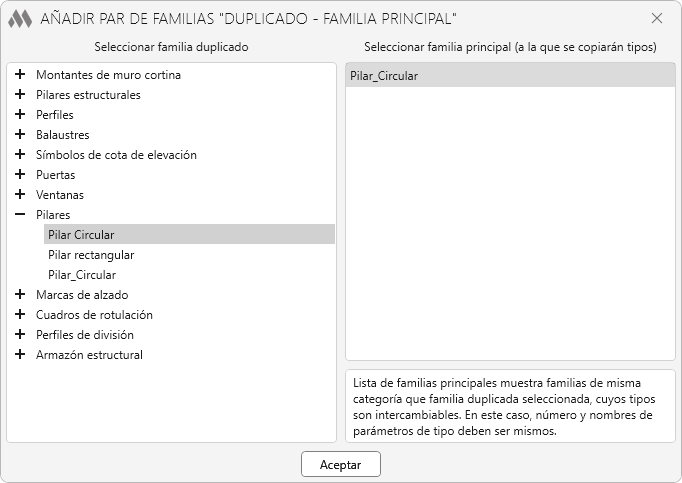

Para añadir un nuevo par de familias se utiliza la siguiente ventana:

La parte izquierda de la ventana se rellena con familias agrupadas por categoría. Las familias se muestran en el árbol solo si en la categoría hay al menos dos familias. Tampoco aparecen las familias que ya están usadas en la ventana principal del complemento. Tras seleccionar en la parte izquierda la familia duplicada, en la derecha se llenará la lista con las demás familias, de las que hay que elegir la familia principal.

En la parte inferior de la ventana principal del complemento debe indicar las opciones de procesamiento:

Copiar tipos – en la familia principal se crearán nuevos tipos que existen en la familia duplicada y faltan en la familia principal.

Reemplazar ejemplares de familias – las ejemplares de las familias-duplicado de los tipos seleccionados se reemplazarán por ejemplares de la familia principal con el tipo correspondiente. Si en la familia principal falta el tipo necesario, el reemplazo de la ejemplar de la familia-duplicado será omitido. Al activar esta opción se habilitan opciones adicionales para el reemplazo de ejemplares:

• Establecer un tipo de familia principal – para las ejemplares de la familia-duplicado se establecerán los tipos de la familia principal seleccionados en las listas desplegables.
• Copiar valores de parámetros de ejemplar de familia reemplazada – se copiarán los valores de los parámetros de la ejemplar de la familia-duplicado reemplazada a la ejemplar de la familia principal.
• Eliminar familias duplicadas – las familias duplicadas que no tengan ejemplares en el modelo serán eliminadas.

Ejecutar – ejecutar todas las opciones indicadas para las familias cuyos tipos estén marcados en la lista.

Corrección de duplicados tipo

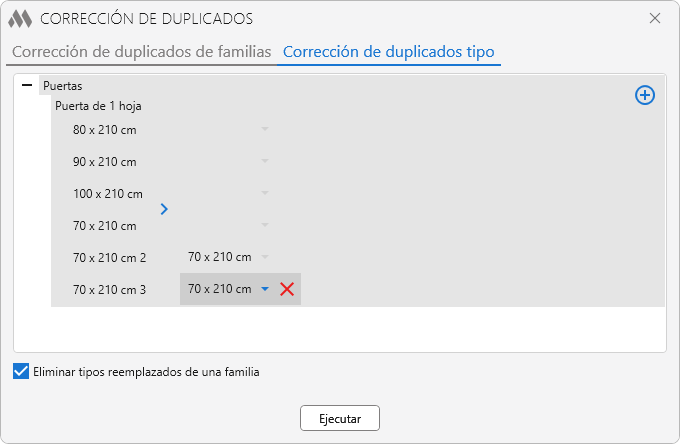

La parte superior de la ventana contiene el árbol de familias agrupadas por categorías. Para cada familia se visualiza la lista de tipos. En la parte derecha de la lista hay un desplegable para seleccionar el tipo sustituto. Si no se selecciona un tipo en la lista, no se realizará el reemplazo.

– añadir familias a la lista de procesamiento si los tipos duplicados no se detectan con la máscara estándar de búsqueda.

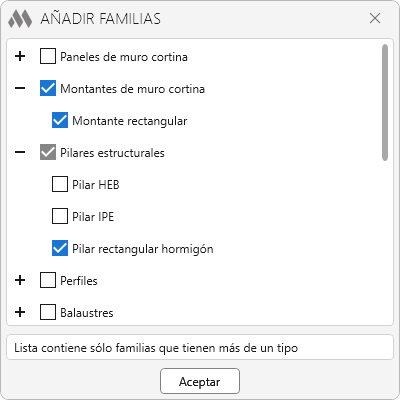

Para seleccionar las familias a añadir se usa una ventana en la que hay que marcar con la casilla las familias requeridas:

En la parte inferior de la ventana principal debe indicar las opciones de procesamiento:

Eliminar tipos reemplazados de una familia – todos los tipos de las familias para los que se ha definido un tipo sustituto serán eliminados de la familia sin comprobar su uso en el modelo.

Ejecutar – ejecutar el reemplazo de tipos con las opciones indicadas.

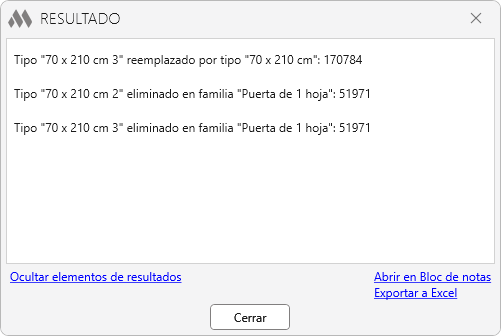

Tras completar el reemplazo de tipos se mostrará una ventana con los resultados del reemplazo:
