Замена блоков

Это бесплатный плагин!

  • Плагин позволяет производить быструю замену блоков или примитивов в чертеже на указанный блок

    Варианты вызова

    • Меню ModPlus
    • Палитра ModPlus
    • Лента AutoCAD
    • Командная строка: _mpBlkReplace

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Описание

    Плагин работает в трех режимах: Заменить выбранные – позволяет заменить все выбранные блоки на один указанный блок; Заменить подобные – позволяет заменить все вхождения одного блока на один указанный блок; Заменить примитивы - позволяет заменить выбранные примитивы типа Круг, Эллипс и Точка на указанный блок. Позволяет удалить описание замененного блока из базы чертежа. По аналогии с командой "Очистить" (_PURGE). Присутствуют различные настройки


    Связанные новости и статьи


    Использование

    1

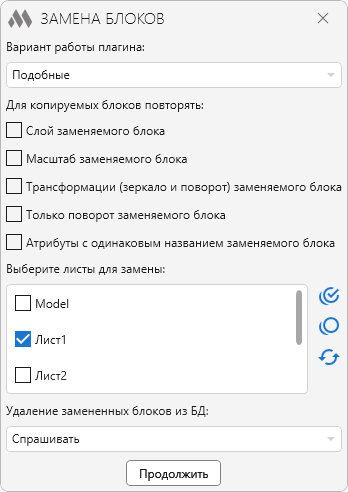

    После запуска плагина необходимо выбрать Вариант работы плагина. Доступны следующие режимы работы:

    • Выбранные — позволяет заменить все выбранные блоки на один указанный блок
    • Подобные — позволяет заменить все вхождения одного блока на один указанный блок
    • Замена примитивов — позволяет заменить выбранные примитивы типа Круг, Эллипс и Точка на указанный блок.

    В средней части окна плагина можно включить требуемые настройки замены блоков.

    Далее необходимо выбрать один из вариантов для опции Удаление замененных блоков из БД:

    • Спрашивать — после замены блоков будет предложено выполнить следующую команду:

    Удалить замененные блоки из базы чертежа? [Да/Нет]: — Да — удаление описаний блока из базы чертежа; Нет — завершение работы плагина.

    • Удалять автоматически — описания замененных блоков будут удалены из базы чертежа, по аналогии с командой "Очистить" (_PURGE).
    • Не удалять — описания замененных блоков из базы чертежа удаляться не будут.

    Продолжить — переход к выбору заменяющего блока и объектов для замены. Плагин также обрабатывает предварительно выбранные объекты — заменяющий блок можно выбрать перед запуском плагина.

    ВЫБРАННЫЕ

    Выберите заменяющий блок: — выбор блока, на который будут заменены выбранные далее блоки.

    Выберите несколько блоков для их замены: — выбор одного или нескольких блоков. В выбор может попадать и заменяющий блок.

    ПОДОБНЫЕ

    Выберите заменяющий блок: — выбор блока, на который будут заменены выбранные далее блоки.

    Выберите заменяемый блок: — выбор одного блока, все вхождения которого требуется заменить.

    ЗАМЕНА ПРИМИТИВОВ

    Выберите заменяющий блок: — выбор блока, на который будут заменены выбранные далее примитивы.

    Выберите несколько объектов для их замены: — выбор одного или нескольких примитивов типа Круг, Эллипс и Точка.

  • История изменений за
    Год

    2024 Год

    AutoCAD: Замена блоков 2.0.1.0 (02.10.2024)

    Improved
    Обработка предварительно выбранных объектов как заменяемых.

    AutoCAD: Замена блоков 2.0.0.0 (10.09.2024)

    New
    Добавлено окно настроек плагина, вместо командных запросов.
    New
    Добавлена возможность заменять объекты (круг, эллипс, точка) на блок.
    New
    Добавлена возможность копировать значения одинаковых атрибутов из заменяемого блока в заменяющий.

    AutoCAD: Замена блоков 1.4.3.0 (23.07.2024)

    Fix
    Исправлены некоторые ошибки.

    AutoCAD: Замена блоков 1.4.2.0 (23.07.2024)

    Fix
    Исправлены некоторые ошибки.

    AutoCAD: Замена блоков 1.4.1.0 (23.07.2024)

    Fix
    Корректное определение имени динамических блоков при выборке подобных блоков.

    AutoCAD: Замена блоков 1.4.0.0 (23.07.2024)

    New
    Корректная замена блоков, размещенных на листах.

    AutoCAD: Замена блоков 1.3.0.0 (09.01.2024)

    Fix
    Корректная обработка динамических блоков при замене подобных блоков.

    2020 Год

    AutoCAD: Замена блоков 1.2.5.0 (05.11.2020)

    Improved
    Сервисное обновление.

    2018 Год

    AutoCAD: Замена блоков 1.2.4.0 (03.11.2018)

    Оформление в стиле ModPlusStyle.

    AutoCAD: Замена блоков 1.2.2.0 (14.09.2018)

    Сервисное обновление.

    AutoCAD: Замена блоков 1.2.1.0 (14.06.2018)

    Замена основных иконок функции с добавлением иконок для темной темы оформления ленты AutoCAD.

    2015 Год

    AutoCAD: Замена блоков 1.1.0.0 (19.11.2015)

    Добавлена возможность повторять для заменяющих блоков некоторые свойства заменяемых блоков (слой, масштаб, трансформации).
    Добавлено окно настроек функции.
    Для запроса на удаление блоков из базы данных добавлены варианты (спрашивать, удалять автоматически, не удалять).
