Использование
Плагин выполняет 2 основные функции:
- анализ и пакетное редактирование типоразмеров в текущем проекте
- сравнение значений параметров типоразмеров в двух разных проектах
Функции расположены на отдельных вкладках в окне плагина.
Окно плагина состоит из трех таблиц: Типоразмеры, Редактирование параметров типа и Экземпляры.
Таблица Типоразмеры при запуске плагина заполняется списком всех типоразмеров текущего проекта. В ней присутствуют следующие обязательные столбцы:
Состояние – отображает наличие несохраненных изменений типоразмера
Семейство – имя семейства
Тип – имя типоразмера
Категория – категория элементов (при наличии)
Элементов – количество размещенных в модели экземпляров типоразмера
С помощью кнопки
можно добавить дополнительные столбцы в таблицу. В открывшемся окне будет представлен список параметров типа всех видимых в таблице типоразмеров:
Требуемый параметр можно найти с помощью поля быстрого поиска, кнопка
отображает только выбранные параметры, а
снимает флажки со всех отмеченных параметров.
Столбцы можно менять местами, перетаскивая их за заголовок с помощью левой кнопки мыши. Содержимое всех столбцов можно сортировать, кликнув по имени столбца.
Над таблицей расположены кнопка Обновить (обновляет список типоразмеров в таблице) и инструменты фильтрации:
- поле для быстрого поиска типоразмера по имени семейства без учета регистра
- выпадающий список категорий элементов
- опция Только используемые позволяет отобразить типоразмеры, у которых имеется хотя бы один экземпляр в модели
При выборе типоразмера становится доступной таблица Редактирование параметров типа в правой части окна плагина.
В верхней части таблицы располагается кнопка Открыть редактор в Revit, открывающая диалоговое окно Revit “Свойства типа”.
В левом столбце таблицы приводятся параметры типа выбранного типоразмера, в правом столбце – значения параметров. В случае изменения значения одного или нескольких параметров необходимо нажать Принять для сохранения изменений или Отмена для возвращения к исходным значениям. Если не нажать ни на одну из кнопок, то в столбце Состояние в таблице Типоразмеры появится цветовая индикация, предупреждающая о том, что изменения не были применены.
Если выделить несколько типоразмеров в списке, то в правой части окна плагина отобразятся общие для всех типоразмеров параметры. В этом случае можно пакетно изменять значения этих параметров для выбранных типоразмеров.
При выборе одного типоразмера, у которого есть размещенные в модели экземпляры, в нижней части окна плагина заполняется таблица Экземпляры. В ней приведены все экземпляры выбранного типоразмера. Столбец ID присутствует для всех типоразмеров, остальные столбцы соответствуют параметрам экземпляра размещенных элементов.
При выделении одной или нескольких строк (с помощью клавиш Ctrl или Shift) соответствующие экземпляры выделяются в модели. При клике по ID экземпляра этот экземпляр будет выделен и показан в центре экрана, а также будет открыт вид, на котором экземпляр расположен.
В нижней части окна плагина расположена строка состояния, отображающая общее количество типоразмеров, количество размещенных в модели, отображаемых и выбранных типоразмеров.

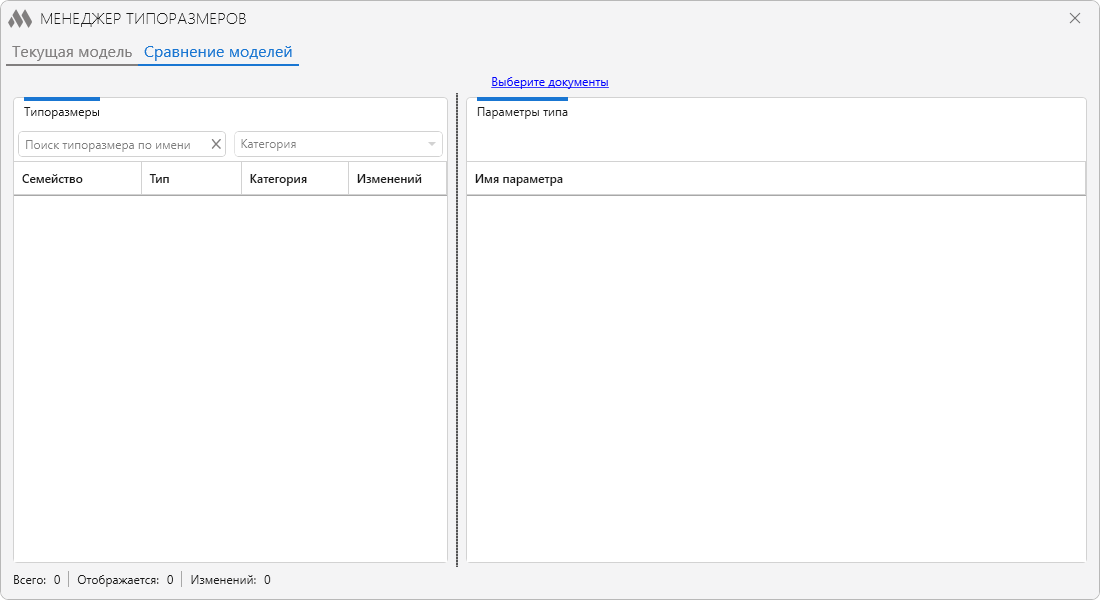

Окно плагина состоит из зоны выбора документов и двух таблиц: Типоразмеры и Параметры типа.
В первую очередь необходимо выбрать в выпадающих списках Документ 1 и Документ 2 файлы, типоразмеры которых требуется сравнить. В списки попадают все открытые документы кроме документов семейств, а также связанные файлы открытых документов. Далее следует нажать Сравнить.
Таблица Типоразмеры содержит одинаковые для обоих проектов типоразмеры, значения параметров которых имеют отличия.
Для удобства сравнения типоразмеров над таблицей расположены:
- поле для быстрого поиска по имени типоразмера без учета регистра
- выпадающий список имеющихся категорий элементов
При выборе в списке типоразмера становится активной таблица Параметры типа. Над ней отображаются имя семейства и имя типоразмера, для которого производится сравнение значений параметров. Таблица содержит список параметров типа и их значений в Документе 1 и Документе 2. Строки, в которых значения различаются, подсвечены зеленым цветом.
В строке состояния отображается общее количество сравниваемых типоразмеров, количество отображаемых типоразмеров и количество изменений.
