多段线

---

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行: _mpPlinesEdit

---

图标

使用方法

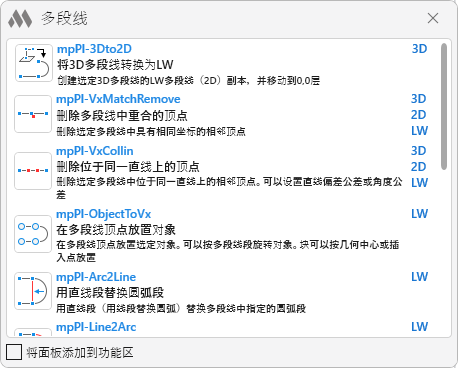

主窗口显示插件列表。每个列表项包含插件图标、插件名称（可用于命令行调用）、简要和详细说明，以及插件可处理的多段线类型（3D 多段线、2D 多段线或 LW 多段线）。

将面板添加到功能区 – 在 AutoCAD 的 ModPlus 选项卡中添加/删除“多段线”面板。

---

mpPl-3Dto2D – 将 3D 多段线转换为 LW

创建所选 3D 多段线的 LW（2D）副本，并将其移动到高度 0.0。

选择3D多段线: – 选择一个或多个 3D 多段线以创建 2D 副本。选中的多段线将被删除。

---

mpPl-VxMatchRemove – 删除重合顶点

删除所选多段线中相邻且坐标相同的顶点。

选择多段线: – 选择一个或多个多段线。插件支持所有类型的多段线（3D、2D、LW）。

---

mpPl-VxCollin – 删除共线顶点

删除所选多段线中位于同一直线上的相邻顶点。可设置最大偏差容差或角度容差。

选择多段线或: [公差]: – 选择一个或多个多段线。插件支持所有类型的多段线（3D、2D、LW）。

公差 :

在此窗口中可设置最大直线偏差和角度容差。默认值为 0.0。插件将根据两个条件进行检查（即只要满足任一条件，顶点就会被删除）。

---

mpPl-ObjectToVx – 在多段线顶点处放置对象

在多段线顶点处放置选定对象。可选择对象沿多段线段旋转。块可按几何中心或插入点放置。

选择多段线: – 选择一条多段线。插件支持轻型多段线 (LW)。

已删除顶点: – 选择一个图形对象。

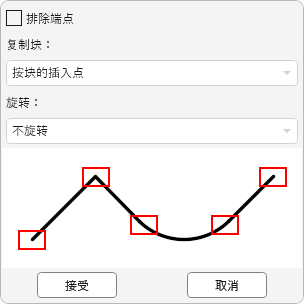

随后会出现插件设置窗口：

排除端点 – 排除多段线的首个和最后一个顶点。

复制块 – 块放置方式：按几何中心或插入点。

旋转 – 对象在多段线顶点处的旋转选项。

---

mpPl-Arc2Line – 将弧段替换为直线段

将指定多段线中的弧段替换为直线段。

选择多段线的圆弧段: – 选择多段线中的弧段。插件支持轻型多段线 (LW)。

插件以循环方式运行，直到用户中断。在光标悬停于弧段时，会显示结果预览辅助几何图形。

---

mpPl-Line2Arc – 将直线段替换为弧段

将指定多段线中的直线段（或弧段）替换为弧段。可按切线或弧上点构建弧。

选择多段线段: – 选择多段线的直线或弧段。插件支持轻型多段线 (LW)。

---

mpPl-AddVertex – 动态添加顶点

向指定多段线动态添加顶点。插件支持轻型多段线 (LW)。

选择多段线: – 选择需要添加顶点的多段线。

指定点（按住Ctrl-向前移动到顶点）: – 指定空间点，将在此处添加新的顶点。

---

mpPl-Rect3Pt – 通过三点绘制矩形

通过三点绘制矩形。

指定第一点: – 指定矩形的第一个点。

指定第二点: – 指定矩形的第二个点。

指定第三点: – 指定矩形的第三个点。

---

mpPl-NoArc – 删除多段线中的弧段

通过将弧段替换为直线段来删除多段线中的弧段。插件支持多种工作模式：段数、段长、段高（弦偏差）、弦长。

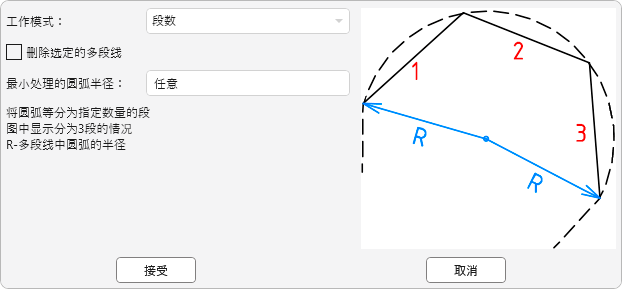

工作模式 – 选择工作模式。右侧将显示相应的示意图，底部显示说明。

删除选定的多段线 – 删除原始多段线。插件将创建新的多段线。

最小处理的圆弧半径 – 设置插件将处理的最小弧半径。

确定 – 进入多段线选择：

选择多段线: – 选择一条或多条需要删除弧段的多段线。

取消 – 取消插件操作。

---

mpPl-MiddleLine – 构建中线

在两条指定曲线（直线、多段线或样条曲线）之间构建中线（作为多段线）。

选择第一个参考元素（线段、多段线或样条曲线）: – 选择第一个参考对象。

选择第二个参考元素（线段、多段线或样条曲线）: – 选择第二个参考对象。

参考点数量 <100>: – 指定参考点数量。数量越多，中线越精确。可取值范围：2 至 1000 点。

---

mpPl-MoveVertices – 快速移动顶点

快速移动所选多段线的顶点。

选择多段线: – 选择需要移动顶点的多段线。插件支持轻型多段线 (LW)。

指定点（按住Ctrl-向前移动到顶点）: – 指定要移动的顶点。

插件以循环方式运行，直到用户中断。

---

mpPl-DivideOnIntersection – 在交点处分割曲线

在曲线（直线、多段线或样条曲线）与其他对象的交点处分割曲线。

选择曲线（线段、多段线或样条曲线） – 选择需要分割的曲线。
