规格

调用方式

• ModPlus 菜单
• ModPlus 面板
• AutoCAD 功能区
• 命令行：_mpSpecifications

图标

说明

该插件可在 AutoCAD 的上下文菜单中添加条目，扩展规范（规格表）相关功能：表格的上下文菜单：从数据库添加产品 — 允许将插件数据库中的产品直接添加到 AutoCAD 表格中；块的上下文菜单：为规格添加/修改属性 — 允许向块添加用于规格的属性。

使用方法

窗口上部包含用于管理当前规格或加载先前保存规格的控件。用于选择规格的 下拉列表 可以加载先前保存的规格。

仅当前文件 — 勾选此项时，规格列表只显示在当前图纸中保存的规格。

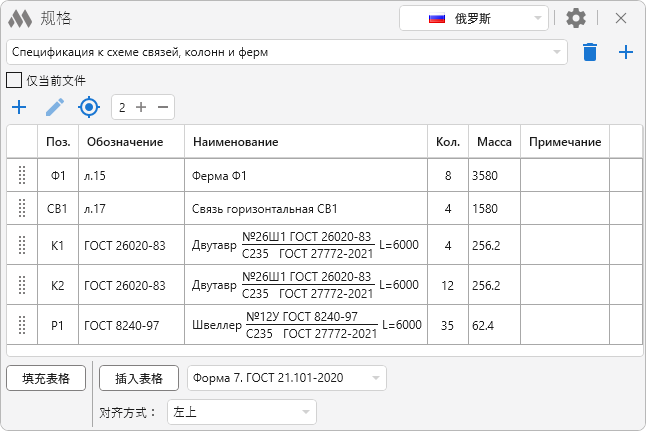

保存 — 保存当前规格以便以后使用。注意！ 规格只会保存一次。保存后所有更改将自动保存。保存规格（或选择已保存项）后，保存 按钮将被以下按钮替换：

– 删除当前规格。注意！ 规格将被不可恢复地删除。

– 创建新的（空）规格。

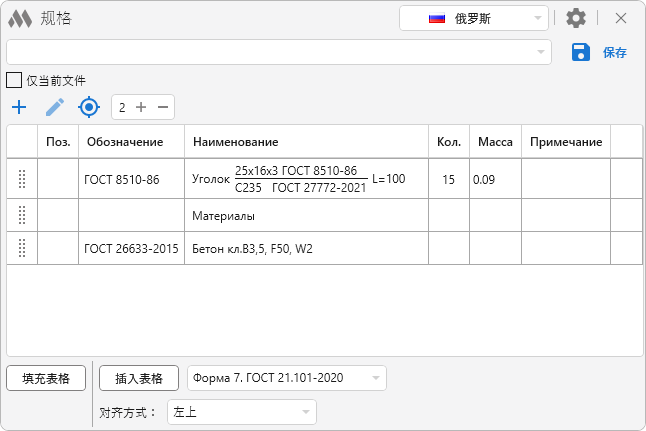

插件窗口如下所示：

接下来是用于向当前规格添加条目并编辑的控件：

下拉列表	– 列表包含三种规格条目类型： 从数据库添加 – 从数据库将条目添加到规格中 添加子分类 – 在规格中添加小节说明 手动输入 – 手动添加条目

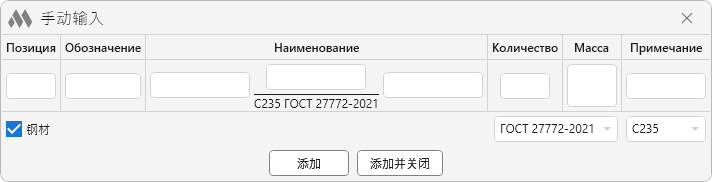

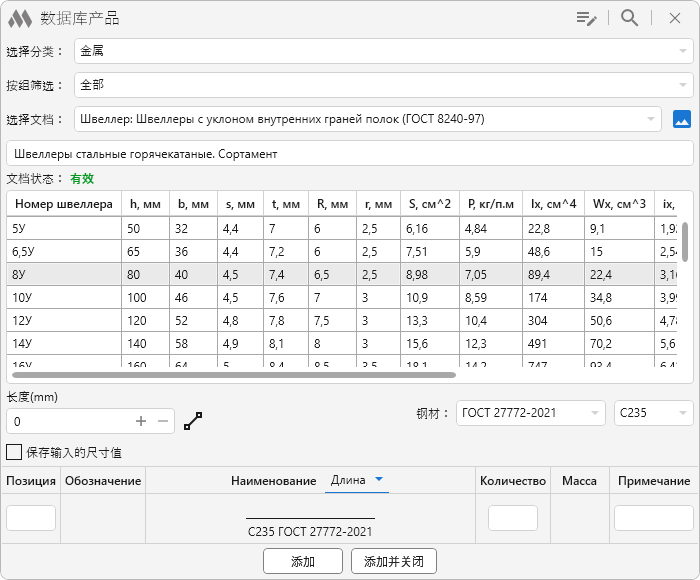

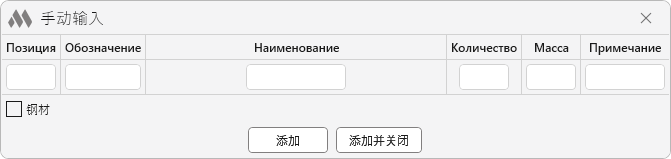

	– 根据下拉列表中选择的选项打开添加条目的窗口： 从数据库添加: 此窗口在很大程度上类似于插件 插入产品 的主窗口。 添加子分类: 在该窗口可以从列表选择标准值或输入自定义值 手动输入: 勾选 钢材 时，窗口将如下所示：
	– 在规格中选中某条目时，打开与添加功能类似的编辑窗口
	– 将图纸中属于 ModPlus 产品的对象添加到当前规格。这些对象包括由插件 插入产品 创建的块、包含描述产品/材料的扩展数据的原语，以及具有用于规格的特殊属性的块。
质量四舍五入	– 为当前规格中的质量小数值设置四舍五入（小数位数）

要在规格中移动条目，将光标移到目标条目上，按住左键并拖动到下一条目的下边界或其他选定边界位置。这样可以将条目向下移动。向上移动时操作类似，但请将光标移到上方条目的上边界。

– 删除选定条目（不可恢复！）。当将鼠标移到所选规格上时会出现此图标。

注意！ 可以直接在表格中编辑 Позиция、Количество 和 Примечания 的值。

以下是导出当前规格的方式：

填充表格 – 选择要填充的 AutoCAD 表格，用当前规格填充。工作方式类似于插件 产品到表格。

插入表格 – 将当前规格以表格形式插入到 AutoCAD 中。表格样式在按钮旁的下拉菜单中选择。

设置

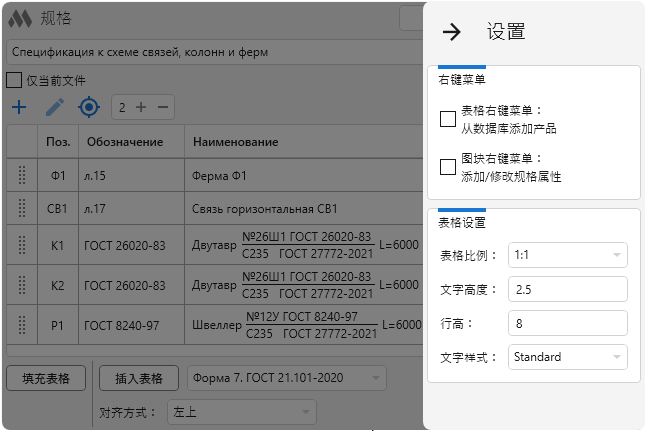

通过窗口右上角的按钮打开插件设置：

表格右键菜单：从数据库添加产品 – 允许将数据库中的产品直接添加到 AutoCAD 表格。

图块右键菜单：添加/修改规格属性 – 允许向块添加用于规格的属性（见下文）。

表格设置与插件 表格 的设置类似。

用于规格的属性

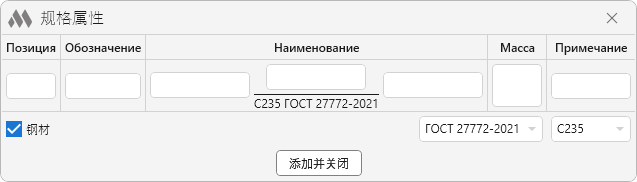

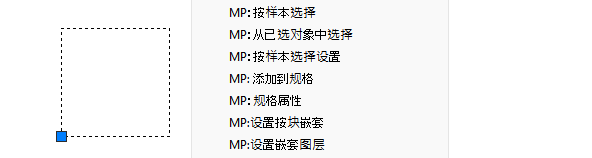

上下文菜单中的 MP：规格属性 会出现在块的菜单中。点击该项会弹出一个类似于手动输入规格值的窗口：

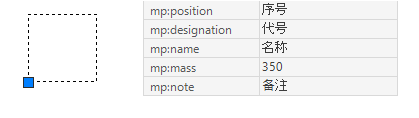

如果块已包含用于规格的属性，则窗口会用这些值填充。点击 添加 后，所选块将添加并填充用于规格的属性：

注意！ 如果在添加属性时勾选了 钢材，则 名称 字段会根据特定条件自动填充。因此不建议通过属性面板（或属性编辑器）修改该属性，因为这可能导致处理带属性块的插件出现错误。
