Таблицы

Это бесплатный плагин!

  • Плагин вставки в чертеж таблиц AutoCAD согласно ГОСТ/ДСТУ/СТБ или из указанного файла

    Варианты вызова

    • Меню ModPlus
    • Палитра ModPlus
    • Лента AutoCAD
    • Командная строка: _mpTables

    Значок

    32x32px 16x16px dark 32x32px dark 16x16px

    Связанные новости и статьи

    Использование

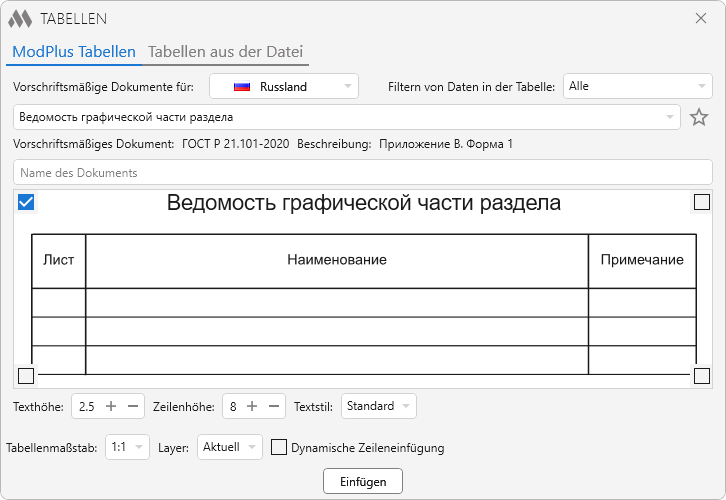

    Таблицы ModPlus

    1

    Нормативные документы для: - выпадающий список для выбора страны, по нормам которой будут заполнены списки таблиц и нормативных документов.

    Фильтр таблиц - выпадающий список для выбора варианта фильтрации, согласного которому будет заполняться список выбора таблицы.

    5 - позволяет добавть/убрать таблицу из списка избранных

    Нормативный документ - поле, отображающее название нормативного документа, содержащего выбранную таблицу.

    Описание - содержит описание местонахождения таблицы в нормативном документе.

    Ниже располагается поле для предварительного просмотра выбранной таблицы. Изображение можно перетаскивать и масштабировать, используя колесико мышки.
    По углам поля располагаются радиокнопки, определяющие точку привязки таблицы при вставке ее в чертеж.

    Группа Настройка таблицы содержит следующие параметры настройки:

    Высота текста - задает высоту текста в строках. Игнорирует высоту в названии и заголовке (шапке) таблицы.

    Высота строк - задает высоту строк. Игнорирует высоту в названии и заголовке (шапке) таблицы.

    Текстовый стиль - выпадающий список, содержащий все текстовые стили чертежа. Текстовый стиль применяется ко всей таблице

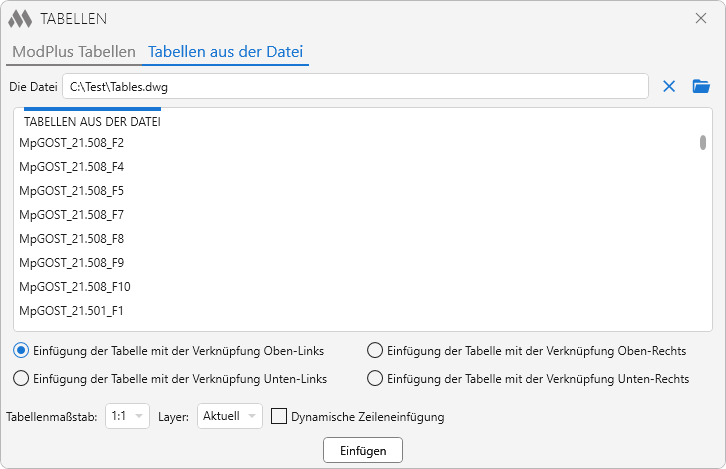

    Таблицы из файла

    2

    Файл - поле вывода пути к файлу, из которого требуется вставить таблицу. Данное значение сохраняется в файле конфигурации

    2.1 - очистить путь к файлу (очистить поле Файл)
    2.2 - указать путь к файлу

    Таблицы из файла - список таблиц (табличных стилей) в указанном файле.

    Вставка таблицы с привязкой Верх-лево/Низ-лево/Верх-право/Низ-право - точка привязки таблицы при вставке ее в чертеж.

    Масштаб таблицы - выпадающий список масштабов аннотации, содержащихся в чертеже.

    Слой - выпадающий список слоев, содержащихся в чертеже.

    Динамическая вставка строк - включение/отключения возможности динамической вставки строк (см. ниже)

    Вставить - переход к AutoCAD для вставки таблицы:

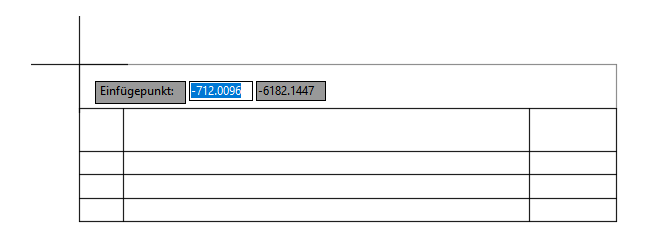

    Точка вставки:
    Указание точки вставки.

    3

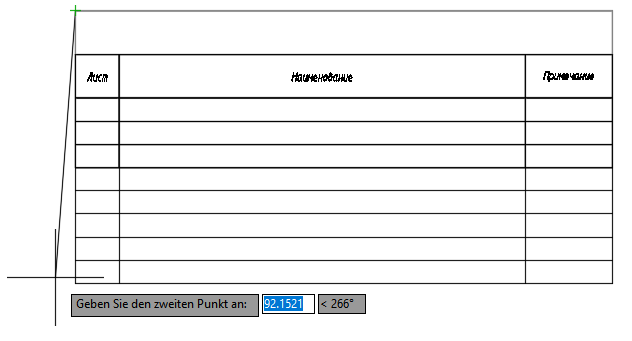

    Укажите вторую точку: (При включенном режиме Динамическая вставка строк)
    Указать точку. При этом количество строк вставляемой таблицы будет меняться

    4

  • История изменений за
    Год

    2023 Год

    AutoCAD: Таблицы 1.9.4.0 (03.01.2023)

    Fix
    Понижена версия dwg файла с таблицами.

    2022 Год

    AutoCAD: Таблицы 1.9.3.0 (03.12.2022)

    New
    Выполнена актуализация некоторых ГОСТ.
    New
    Добавлены таблицы: ГОСТ 21.508-2020 форма 6, ГОСТ 21.501-2018 форма 9.
    Improved
    Изменены таблицы: ГОСТ 21.608-2021 форма 1, ГОСТ 21.608-2021 форма 3, ГОСТ 21.501-2018 форма 1, ГОСТ 21.502-2016 формы 1 и 2, ГОСТ 21.110-2013 форма 1, ГОСТ 2.106-96 форма 6, ГОСТ 21.602-2003 формы 1 и 4.
    Improved
    Убрано изменение высоты текста в заголовках вставляемых таблиц.

    AutoCAD: Таблицы 1.8.2.0 (01.07.2022)

    Improved
    Улучшены некоторые стили таблиц.

    AutoCAD: Таблицы 1.8.1.0 (23.06.2022)

    Improved
    Исправлено выравнивание в таблице по ГОСТ 21.110 форма 1.

    2021 Год

    AutoCAD: Таблицы 1.8.0.0 (25.09.2021)

    New
    Таблицы по ГОСТ Р 21.1101-2013 заменены на таблицы по ГОСТ Р 21.101-2020.

    2020 Год

    AutoCAD: Таблицы 1.7.8.0 (03.11.2020)

    Improved
    Сервисное обновление.

    AutoCAD: Таблицы 1.7.7.0 (04.05.2020)

    New
    Добавлена возможность отмечать таблицы флагом "Избранное" и использовать соответствующий фильтр.
    New
    Добавлена возможность указывать слой для создаваемой таблицы.
    Improved
    Общие настройки для таблиц из плагина и таблиц из указанного файла вынесены в нижнюю часть окна.
    Fix
    Исправлена ошибка при чтении таблиц из файла, который открыт в AutoCAD.
    Fix
    Исправлена ошибка вставки таблиц, если слой "0" заблокирован.

    2019 Год

    AutoCAD: Таблицы 1.5.4.0 (18.07.2019)

    Исправлена проблема добавления в список текстовых стилей не валидного (с пустым именем) текстового стиля.

    AutoCAD: Таблицы 1.5.3.0 (07.01.2019)

    Панорамирование изображения предварительного просмотра изменено с колесика мышки на левую кнопку мышки.
    При выборе таблицы в списке масштаб изображения предварительного просмотра сбрасывается.
    Изменено качество отображения изображений предварительного просмотра.
    Добавлены новые таблицы (форма 1 – форма 10) по ГОСТ 21.613-2014.

    2018 Год

    AutoCAD: Таблицы 1.4.7.0 (21.11.2018)

    Исправлена фатальная ошибка при выборе варианта привязки в AutoCAD 2013-2015.
    Исправлена ошибка установки высоты строк и высоты текста при масштабе отличном от 1:1.

    AutoCAD: Таблицы 1.4.5.0 (30.10.2018)

    Оформление в стиле ModPlusStyle.

    AutoCAD: Таблицы 1.4.3.0 (30.08.2018)

    Исправлен заголовок колонки в таблице по форме 1 ГОСТ 21.508-93.
    Исправлена ошибка при вставке таблицы по форме 13 ГОСТ 21.1101-2013.

    AutoCAD: Таблицы 1.4.1.0 (12.06.2018)

    Замена основных иконок функции с добавлением иконок для темной темы оформления ленты AutoCAD.

    2017 Год

    AutoCAD: Таблицы 1.3.5.3 (30.10.2017)

    Исправлена опечатка в таблице по форме 3 ГОСТ 21.508-93.

    AutoCAD: Таблицы 1.3.5.1 (24.04.2017)

    Хранение базовых таблиц перенесено в один файл.
    Добавлена таблица по ГОСТ 21.111-84 Форма 1 "Ведомость объемов строительных и монтажных работ".
    Уточнены актуальные версии нормативных документов.
    Добавлены "боковики" по ГОСТ 21.608-2014 Формы 4 и 5.
    Небольшие изменения в оформлении окна функции.

    AutoCAD: Таблицы 1.3.0.0 (16.02.2017)

    Добавлена возможность выбора источника базы таблиц в зависимости от страны.
    Добавлены таблицы по документам: ДСТУ Б А.2.4-4:2009 для Украины и СТБ 2255-2012 для Беларуси.
    Переделаны внутренние методы работы функции с базами таблиц.
    Dwg-файлы таблиц разделены согласно стран.
    Убрана кнопка "свернуть окно".
    Исправлены некоторые недочеты.

    2016 Год

    AutoCAD: Таблицы 1.2.4.0 (17.08.2016)

    Исправлены небольшие ошибки в коде.

    AutoCAD: Таблицы 1.2.3.0 (28.04.2016)

    Исправлена ошибка, приводящая к очистке ячеек Высота текста и Высота строк в окне программы при первом использовании функции.

    AutoCAD: Таблицы 1.2.2.0 (05.04.2016)

    Убран вариант "Динамическая отрисовка таблицы при вставке".
    Исправлены проблемы, приводящие к фатальной ошибке при вставке таблиц в некоторых файлах (в основном в AutoCad 2016).

    AutoCAD: Таблицы 1.2.1.0 (22.02.2016)

    Исправлена привязка таблицы к точке вставки при варианте "без отрисовки на курсоре".

    AutoCAD: Таблицы 1.2.0.0 (14.02.2016)

    Добавлена возможность вставки таблиц без отрисовки на курсоре в процессе указания точки вставки.

    2015 Год

    AutoCAD: Таблицы 1.1.0.0 (11.11.2015)

    При вставке таблиц иногда происходила фатальная ошибка в AutoCad. В связи с этим код по вставке таблиц в чертеж был переделан.
    Добавлены новые таблицы (11 штук) по ГОСТ 21.701-2013 "СПДС. Правила выполнения рабочей документации автомобильных дорог".
    Добавлена возможность масштабировать и панорамировать изображения пред просмотра таблиц.
    Заменены все изображения пред просмотра таблиц.
    Добавлено отображение названия документа в окне функции.

    AutoCAD: Таблицы 1.0.4.0 (22.06.2015)

    Добавлена возможность удалить путь к файлу для вставки таблиц из файла.
    Исправлена ошибка при вставке некоторых таблиц.
    Различные мелкие изменения.

    AutoCAD: Таблицы 1.0.2.6 (26.05.2015)

    Исправлена проблема переопределения текстового стиля MpTxtStyle при вставке таблицы.

    AutoCAD: Таблицы 1.0.2.5 (26.05.2015)

    Убрана регенерация после вставки таблицы.
    Улучшено применение свойств к вставленной таблице.
    Небольшие изменения в оформлении окна.

    AutoCAD: Таблицы 1.0.2.2 (29.03.2015)

    Изменен ГОСТ Р 21.1101-2009 на ГОСТ Р 21.1101-2013.
    Добавлены таблицы по ГОСТ 21.602-2003 (Формы 1,2,3,4).
    Различные сопутствующие исправления в коде.

    AutoCAD: Таблицы 1.0.1.0 (27.02.2015)

    Исправлена ошибка не позволяющая скопировать файл с таблицами из ресурсов программы на диск пользователя.
