梁钢筋

图标

说明

该插件既可以处理单独选择的梁，也可以处理当前视图或整个文档中的所有梁。横向钢筋可以通过使用不同形式的钢筋进行组合。该插件甚至可以在空模板中工作。

使用方法

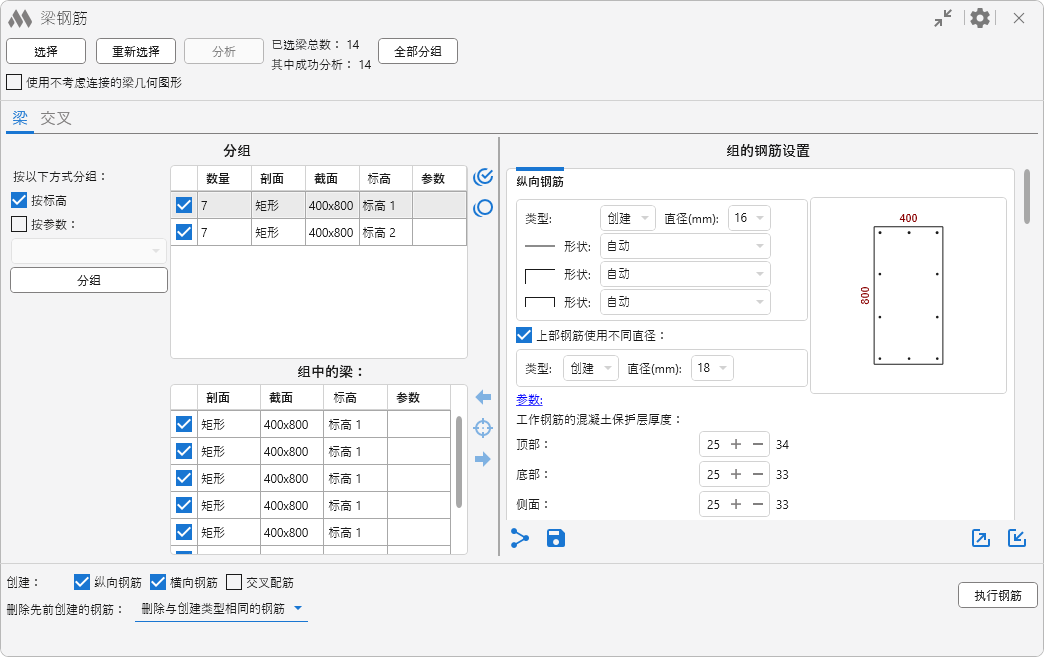

插件主窗口分为三个区域：选择与分析、钢筋设置，以及最终设置和钢筋创建过程的启动。在窗口底部有启动钢筋创建过程的按钮。

窗口标题中包含以下选项：

– 折叠窗口内容

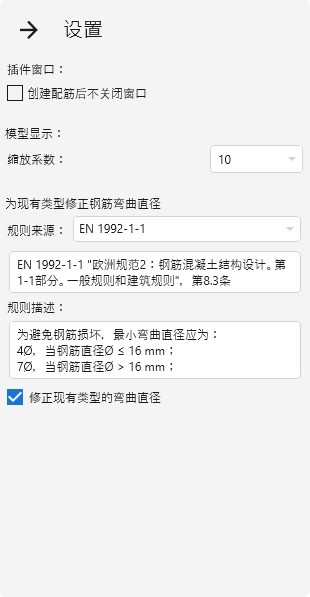

– 插件的常规设置：

缩放系数 – 为命令 在模型中显示列表中选中的梁 选择缩放比例的选项（如下所述）。

在 钢筋弯折规则 组中，可以选择钢筋弯折规则的来源：SP 63.13330.2018 或 EN 1992-1-1。下面会显示所选规范中的规则说明。

如果启用 修正现有类型的弯折直径 选项，并且在操作过程中找到合适的钢筋类型，则会根据所选规范检查并修正其弯折直径。当创建新的钢筋类型（在未找到合适类型时）时，将始终执行直径检查和设置。

选择与分析

使用插件的第一步是选择需要进行钢筋布置的梁。点击 选择 按钮，然后在下拉菜单中选择以下选项之一：选择梁、选择当前视图中的所有梁 或 选择项目中的所有梁。

筛选时只会选择具有矩形截面并具有轮廓的梁。此外，梁族属性“模型行为材料”必须为“混凝土”或“预制混凝土”。已选择梁的数量会显示在插件窗口的顶部。

重新选择 按钮允许选择在当前视图中上一次使用插件时处理过的梁。全部分组 按钮可以根据当前分组设置对梁及其交点进行分组。

接下来需要点击 分析 按钮，对所选梁的几何和参数数据进行分析。成功分析的梁数量会显示在插件窗口顶部。

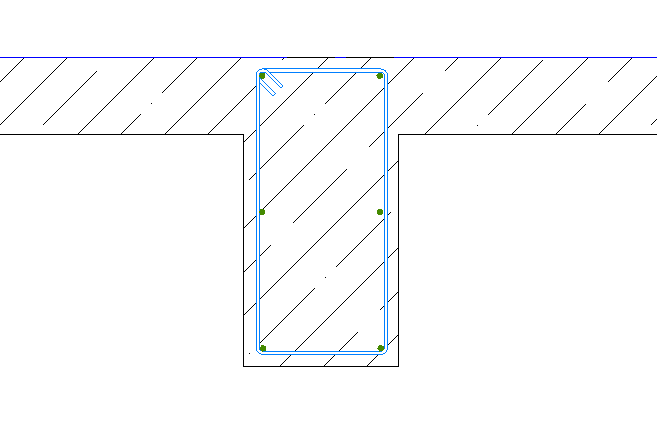

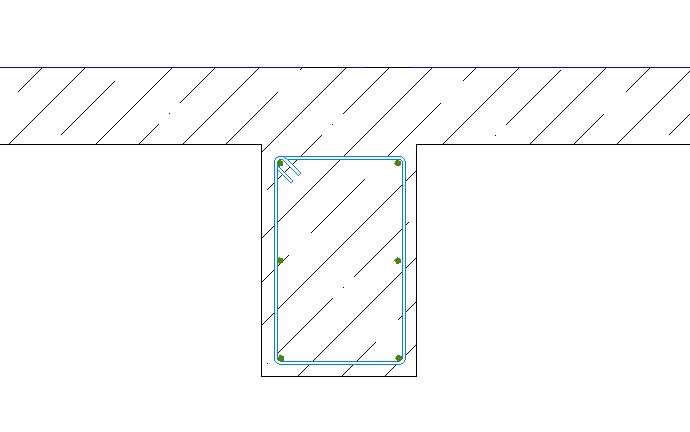

使用不考虑连接的梁几何形状 选项允许在梁与其他结构（例如板）横向连接时，在布置钢筋时仅考虑梁的几何形状。启用或关闭该选项后，需要重新执行分析并重新进行元素分组。关闭该选项时的钢筋示例：

启用该选项时：

钢筋设置

插件窗口中间区域包含两个选项卡，用于设置梁及其交点的钢筋参数：

梁钢筋

交点钢筋

在每个选项卡中，窗口左侧是已成功分析并分组的元素列表，右侧是相应的钢筋设置。

每个选项卡右下角包含以下按钮：

– 将当前选项卡的钢筋设置复制到已勾选的组。

– 将当前钢筋设置保存为默认钢筋设置。

– 将当前钢筋设置导出为 XML 文件或保存到钢筋设置存储中。

要将设置保存为 XML 文件，只需点击 保存到文件 按钮，然后在打开的资源管理器窗口中输入设置名称。

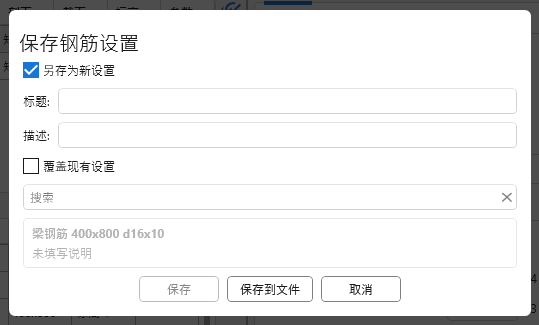

要将当前设置保存到存储中，可以选择以下两种方式之一：

1. 保存为新设置 – 需要为当前选项卡的设置指定 名称 和（可选）说明。
2. 覆盖现有设置 – 当前设置将使用列表中所选已保存设置的名称进行保存。

然后点击 保存 以将设置保存到存储中。

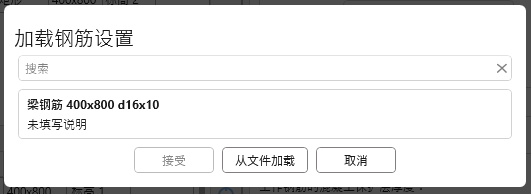

– 从 ранее导出的 XML 文件或钢筋设置存储中加载钢筋设置。

要从 XML 文件加载设置，请点击 从文件加载。要从存储中加载设置，请在列表中选择所需设置并点击 应用。

最终设置和钢筋创建过程启动

在 创建 行中，可以指定为已勾选项目创建哪种类型的钢筋：纵向钢筋、横向钢筋、交点钢筋。

删除 ранее创建的钢筋 – 此选项允许删除插件 ранее创建的钢筋（与当前创建类型相同的钢筋或所有 ранее创建的钢筋），如果设置为重新创建。

执行钢筋布置 – 启动为梁及其交点创建钢筋的过程。

梁钢筋

分组

所有梁都会按照其截面尺寸进行分组。此外，还可以使用窗口左侧的 分组 按钮，根据 按标高 和/或从下拉列表中选择的 按参数 对元素进行分组。

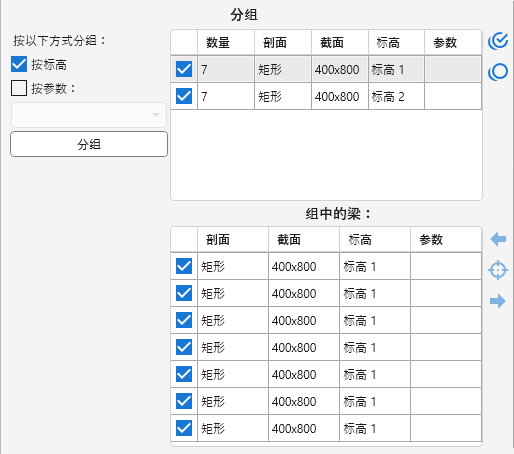

分组区域包含两个表格。上方表格显示梁组。默认情况下，每个组都会勾选复选框，表示需要为该组梁创建钢筋。列表右侧有按钮，可用于选择所有组 或取消选择所有组 。

下方列表显示在上方表格中选中的梁组中的梁。默认情况下，每根梁也会被勾选，表示需要为该梁创建钢筋。通过列表右侧的按钮可以在模型中显示选中的梁 ，以及显示列表中的上一根 和下一根 梁。

组的钢筋设置

设置针对在插件窗口左侧组列表中选中的单个梁组进行。在每组设置的右侧显示根据当前设置生成的梁截面预览。

纵向钢筋

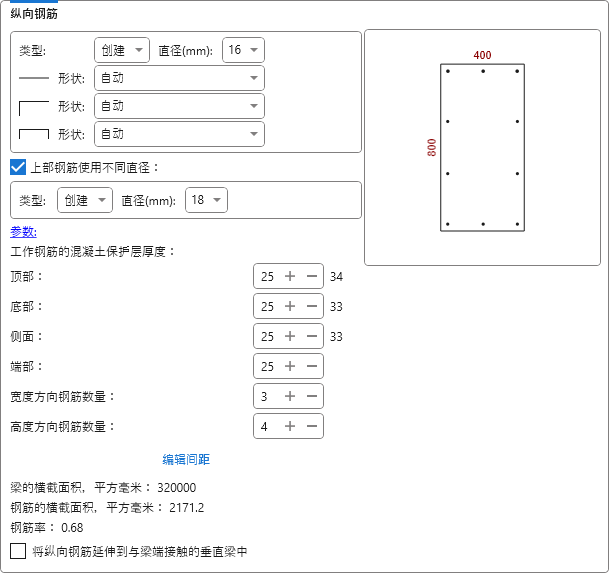

在该组中设置纵向钢筋参数：钢筋类型、工作钢筋的钢筋保护层厚度，以及沿高度和宽度方向的钢筋数量。

在所有钢筋设置组中，都可以为相应类型的钢筋指定钢筋形状。

对于纵向钢筋的上排，可以启用相应选项并指定不同的钢筋类型和直径。

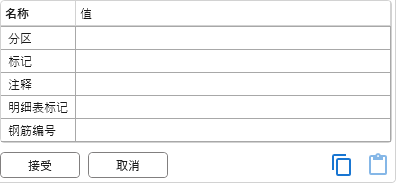

要为创建的钢筋设置文本参数值，可以点击 参数 按钮，这将打开一个对话框。参数列表会根据当前文档自动填充：

如果当前文档中的钢筋包含关键参数，在打开的对话框底部将显示相应部分，可以从下拉列表中选择关键参数值。

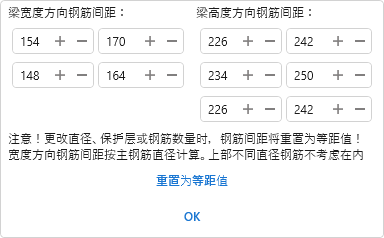

当鼠标悬停在截面预览区域时，会显示钢筋边缘之间的距离。点击 编辑间距 按钮会打开一个对话框，在其中可以为每个方向设置钢筋边缘之间的距离（左列）或钢筋轴线之间的距离（右列）：

当更改钢筋直径、钢筋保护层或钢筋数量时，钢筋之间的间距将被重置为等距值。

插件窗口会自动计算梁的截面面积、钢筋截面面积、配筋率，以及工作钢筋相对于梁边缘（按钢筋中心）的定位。

纵向钢筋的延伸

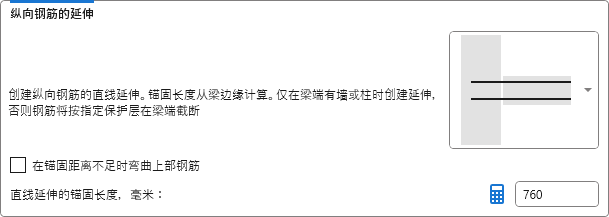

在该设置组中，可以从下拉列表中选择是否创建纵向钢筋伸出段。

纵向钢筋伸出段仅在梁端存在墙或柱时创建，否则不会创建伸出段，纵向钢筋将根据 ранее设置的钢筋保护层在梁端截断。

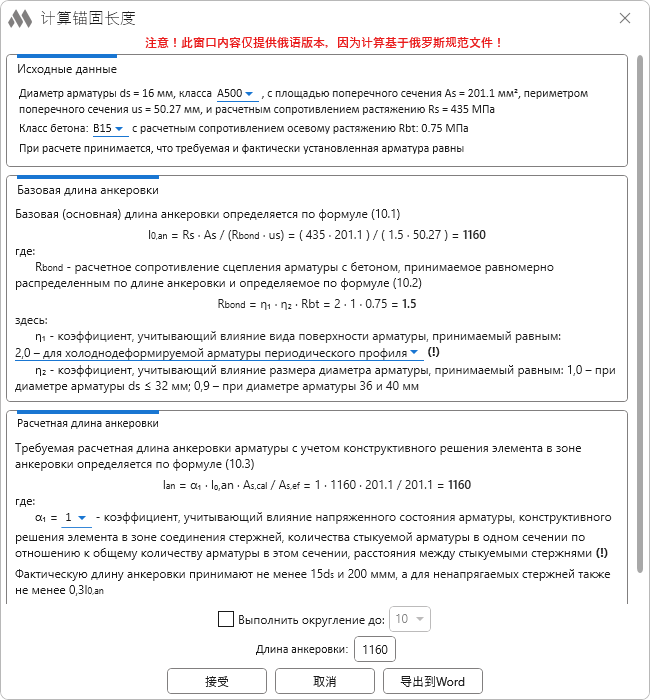

直延伸的锚固长度 可以通过点击 进行计算 – 将打开根据 SP 63.13330.2018 计算锚固长度的窗口：

如果锚固长度空间不足，可以启用选项以允许弯折上部钢筋。

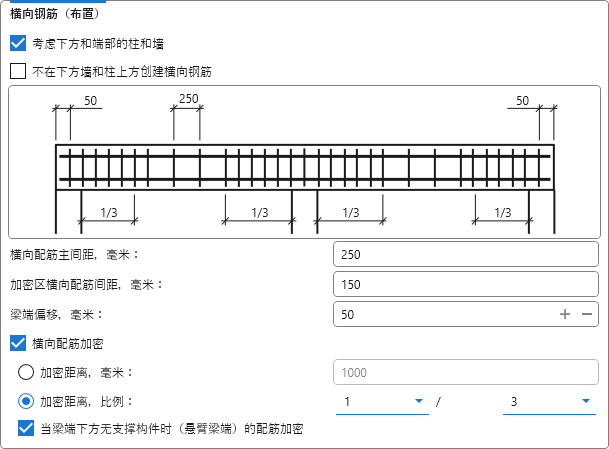

横向钢筋（布置）

梁的横向钢筋布置方案和横向钢筋形状在单独的设置组中进行配置。

在布置方案设置中，需要指定横向钢筋的基本间距、加密区域的间距，以及与区域起点的偏移量。根据设置的不同，横向钢筋区域的起点可以是梁端，也可以是下方柱/墙的边缘。

当启用 横向钢筋加密 选项时，会在梁端创建加密区域。其长度 加密距离 可以设置为绝对值（毫米），也可以设置为梁跨度长度的比例。

当启用 考虑下方及端部柱和墙 选项时，横向钢筋加密仅在梁支承于墙或柱的位置创建，其距离从柱或墙的边缘计算。同时将启用以下选项：

• 不要在下方墙和柱上方创建横向钢筋
• 当梁端没有下方构件时（悬臂端），允许在梁端创建横向钢筋加密区域的选项。

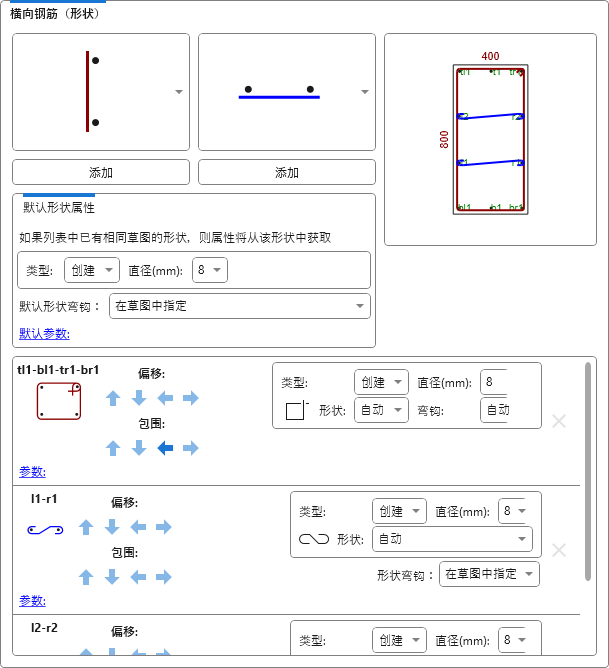

横向钢筋（布置）

横向钢筋的布置使用特定的钢筋形状列表。形状列表会根据纵向钢筋数量变化。对于某些形状，可以更改钢筋钩类型——使用 Revit 钩，或将钩作为草图的一部分创建。

在设置组中提供两个形状下拉列表——用于按高度和宽度进行布置。在列表下方可以指定默认用于新增横向钢筋形状的钩类型、参数、钢筋直径和钢筋类型。选择形状后需要点击 添加 按钮。

添加后的横向钢筋形状会显示在梁截面预览区域以及已添加形状列表中。

在列表中可以为每个已添加的形状指定形状类型、修改参数、钢筋直径和钢筋类型，以及（如果可用）钩类型。横向钢筋形状可以移动、改变钢筋包络范围，也可以通过列表中对应的按钮删除。

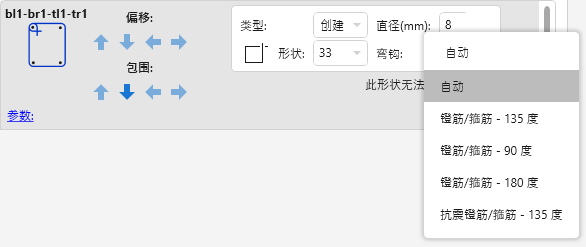

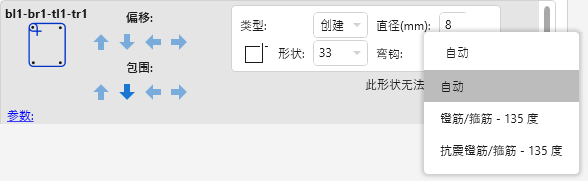

对于带有钢筋钩的形状，还可以在下拉列表 弯钩 中选择弯折类型。可选择的弯折类型列表取决于当前文档的钢筋常规参数设置。

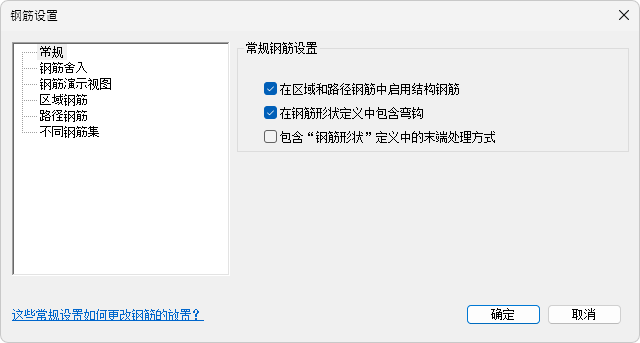

选项“在钢筋形状定义中包含弯折”只能在当前文档中创建第一根钢筋之前修改。

当启用“在钢筋形状定义中包含弯折”选项时，弯折列表中只会显示适用于当前形状角度的弯折类型：

如果该选项被禁用，则弯折列表中会显示该形状可用的所有弯折类型：

交点钢筋

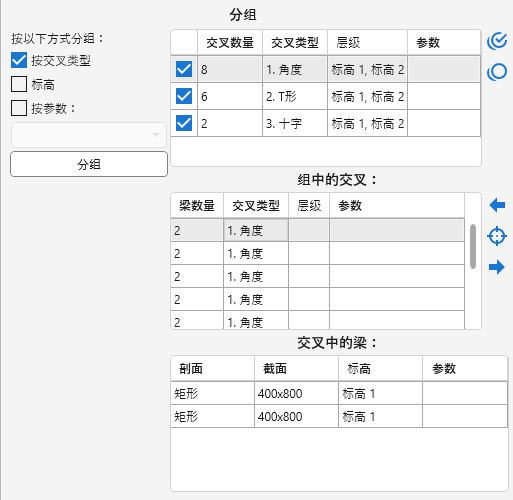

分组

梁的交点可以按照 按交叉类型、标高 和从下拉列表中选择的 按参数 进行分组，使用插件窗口左侧的 分组 按钮。

分组区域包含三个表格。上方表格显示梁交点组。默认情况下，每个组都会勾选复选框，表示需要为该组交点创建钢筋。

中间列表显示在上方表格中选中的梁交点。

位于上方和中间表格右侧的按钮与 梁 选项卡中的按钮作用相同。

下方表格显示组成所选交点的梁。

组的钢筋设置

设置针对在插件窗口左侧组列表中选中的单个梁交点组进行。

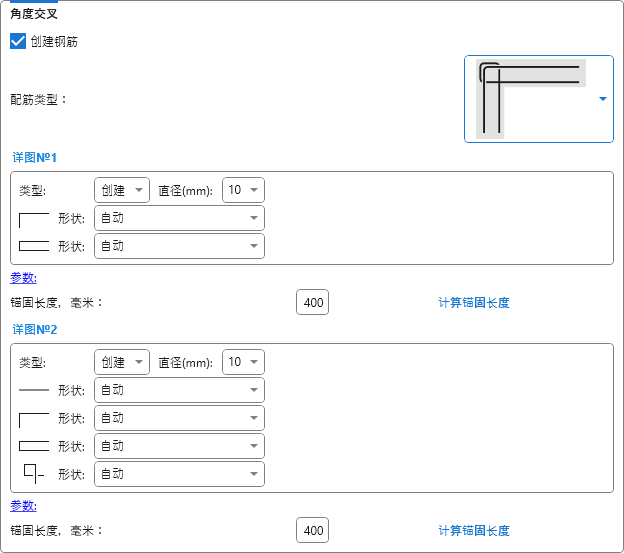

角部交点设置：

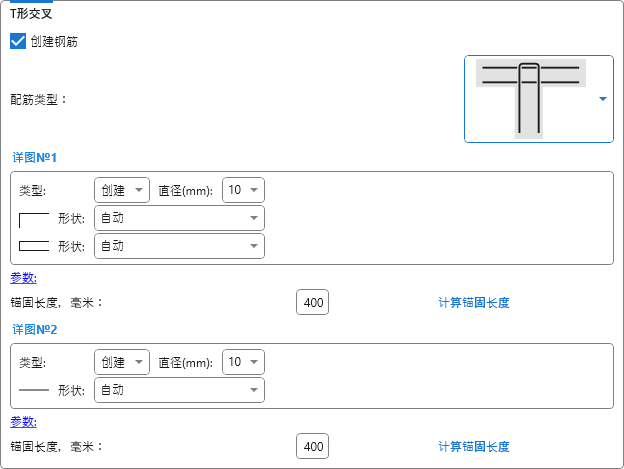

T 形交点设置：

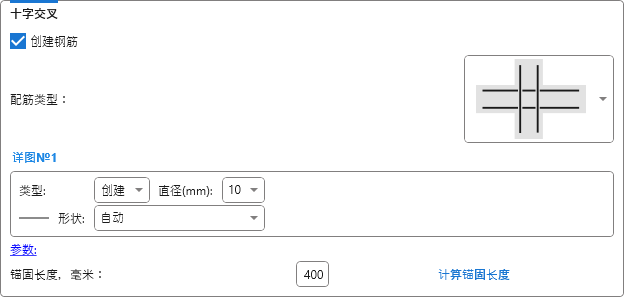

十字交点设置：

所需的 钢筋类型 从下拉列表中选择。根据选择的钢筋类型，需要为一个或两个构件指定参数、钢筋类型、直径和钢筋形状，并计算 锚固长度。当鼠标悬停在“构件 №1”或“构件 №2”的设置上时，对应的钢筋会在 钢筋类型 示意图中高亮显示。
