Разбивка слоев

Значок

Связанные новости и статьи

• Новый плагин для Revit. Разбивка слоев

Использование

Стены

Стены текущего файла – отображает количество выбранных стен в текущем файле

Стены из связанных файлов – отображает количество выбранных стен из связанных файлов

	– выбрать стены в текущем файле или выбрать стены в связанном файле. Если стены были предварительно выделены на виде, то при нажатии кнопки они будут обработаны и их количество отобразится в одной из указанных выше строк. Если не выделено никаких элементов или среди выделенных нет многослойных стен – плагин перейдет в режим выбора элементов и стены нужно будет выбрать
	– очистить список стен

Вариант разбивки – выбор варианта разбивки:

• послойно – каждый слой исходной стены будет создан в виде одной новой стены
• по границе сердцевины – будет создана трехслойная стена, в которой слой выше огибания будет содержать все слои выше огибания исходной стены, слой сердцевины будет содержать все слои сердцевины исходной стены, слой ниже огибания будет содержать все слои ниже огибания исходной стены. Соответственно, может быть создана двухслойная или однослойная стена, в зависимости от слоев исходной стены.

При создании новых стен типоразмеры для них подбираются из существующих в проекте (проверка по толщине, материалу и функции слоя) или создаются новые. Имя создаваемого типоразмера задается по имени материала и толщине слоя.

Вариант восстановления вставок – выбор варианта восстановления вставок. К вставкам относятся проемы и семейства в категории «Окна», «Двери». Порядок выбора целевого слоя для восстановления вставок описан в окне плагина.

Прикрепить созданные стены – если установить галочку, то созданные стены будут автоматически прикреплены.

При разбивке стен с отредактированным профилем, в случае когда верхняя часть стены располагается выше уровня, указанного в параметре “Зависимость сверху”, у созданных стен  верхняя привязка не задается.

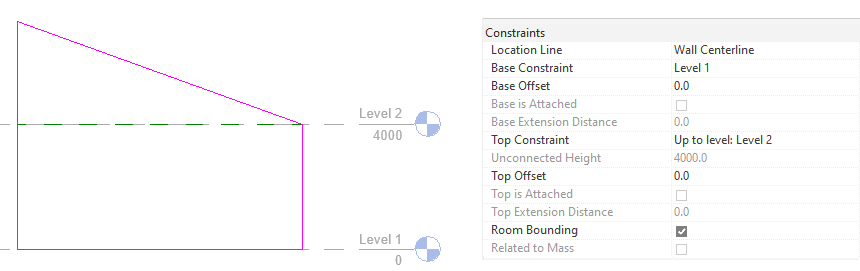

Исходная стена:

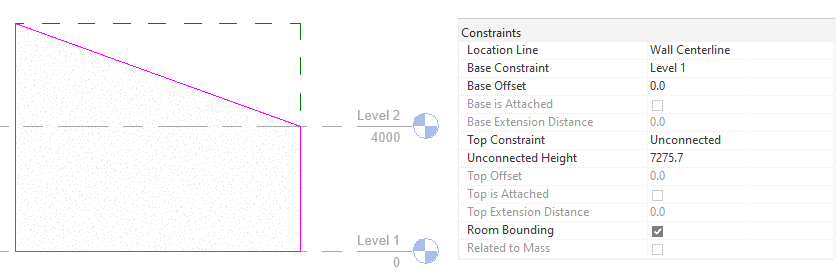

Стена созданная после разбивки:

Перекрытия

Настройки для перекрытий аналогичны настройкам для стен.

Рассмотрим пример разбивки стены:

Выделяем стену, выбираем вариант разбивки – послойно и нажимаем кнопку Разбить выбранные стены.

Рассмотрим какие типоразмеры были подобраны для новых стен.

В проекте уже имеется типоразмер стены, в котором толщина, материал и функция слоя совпадают с теми же параметрами новой стены. Поэтому новая стена создана со следующим типоразмером:

Для остальных слоев подходящих типоразмеров стен в проекте нет, поэтому были созданы новые:
