Tabellen

Aufrufvarianten

• ModPlus-Menü
• ModPlus-Palette
• AutoCAD-Menüband
• Befehlszeile: _mpTables

Symbol

Verwendung

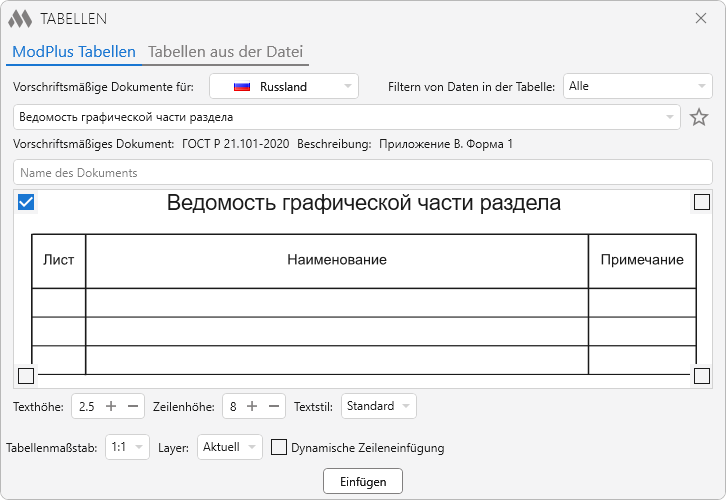

ModPlus-Tabellen

Vorschriftsmäßige Dokumente für: – Dropdown-Liste zur Auswahl des Landes, nach dessen Normen die Tabellenliste und Normdokumente gefüllt werden.

Filtern von Daten in der Tabelle – Dropdown-Liste zur Auswahl der Filteroption.

– Tabelle zu Favoriten hinzufügen oder entfernen.

Vorschriftsmäßiges Dokument – zeigt den Namen des Normdokuments an, das die ausgewählte Tabelle enthält.

Beschreibung – enthält die Beschreibung der Tabellenposition im Normdokument.

Darunter befindet sich das Vorschaubild. Es kann gezoomt, verschoben oder eingepasst werden. In den Ecken befinden sich Radiobuttons zur Auswahl des Einfügepunkts.

Die Gruppe Tabellen­einstellungen enthält:

Texthöhe – Höhe des Zeilentextes (Titel/Überschrift ausgenommen).

Zeilenhöhe – Höhe der Tabellenzeilen.

Textstil – die Textstile der Zeichnung; wird auf die gesamte Tabelle angewendet.

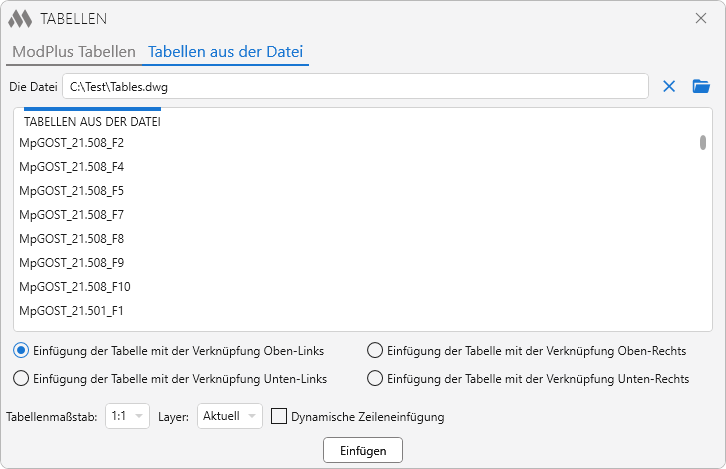

Tabellen aus der Datei

Die Datei – Pfadangabe der Datei. Wert wird in der Konfiguration gespeichert.

Tabellen aus der Datei – Liste der Tabellenvorlagen in der Datei.

Einfügung der Tabelle mit der Verknüpfung Oben-Links/Unten-Links/Oben-Rechts/Unten-Rechts – Ankerpunkt beim Einfügen.

Tabellenmaßstab – Liste der Beschriftungsmaßstäbe der Zeichnung.

Layer – Liste der Layer.

Dynamische Zeileneinfügung – aktivieren/deaktivieren.

Einfügen – Wechsel zu AutoCAD zum Einfügen:
Einfügepunkt: – Punkt angeben.

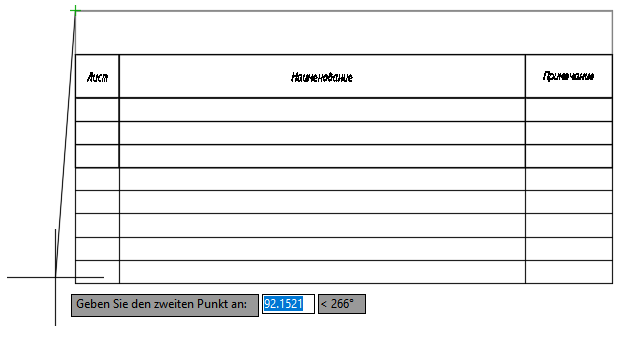

Geben Sie den zweiten Punkt an: (bei aktivem Dynamische Zeileneinfügung) – Anzahl der Zeilen ändert sich.
