Export in Exce

Symbol

Verwendung

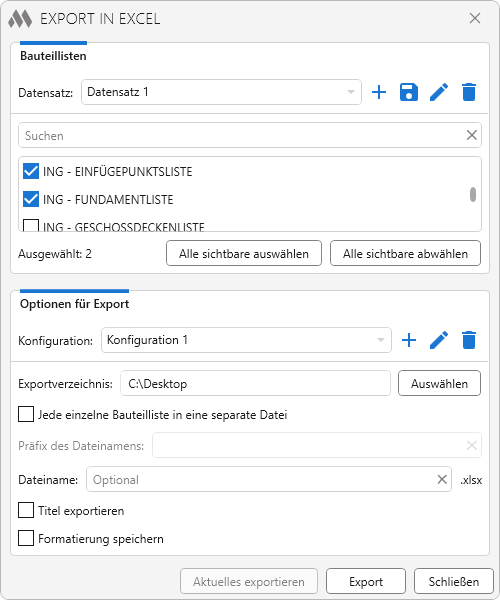

Das Fenster des Plugins besteht aus zwei Hauptgruppen: der Auswahl der zu exportierenden Spezifikationen und den Exporteinstellungen.

In der Auswahlgruppe Bauteillisten sind enthalten:

Datensatz – enthält eine Dropdown-Liste von Sätzen der in der Liste markierten Spezifikationen sowie Befehle, um einen neuen Satz hinzuzufügen , Änderungen im aktuellen Satz zu speichern , den aktuellen Satz umzubenennen und den aktuellen Satz zu löschen .

Darunter befindet sich die Liste der Spezifikationen des aktuellen Dokuments (mit Ausnahme der Revisionsspezifikationen), ein Eingabefeld für die „Live“-Suche in der Spezifikationsliste sowie Schaltflächen, um alle sichtbaren Spezifikationen auszuwählen oder die Auswahl aller sichtbaren Spezifikationen aufzuheben.

Spezifikationen, die zuvor im Projektbrowser ausgewählt wurden, werden beim Start des Plugins automatisch in der Spezifikationsliste ausgewählt.

Die Gruppe Optionen für Export enthält folgende Optionen:

• Konfiguration – besteht aus einer Dropdown-Liste der Plugin-Konfigurationen und Befehlen, mit denen eine neue Konfiguration erstellt , der Name der aktuellen Konfiguration bearbeitet und die aktuelle Konfiguration gelöscht werden kann .
• Exportverzeichnis – Eingabefeld für den Pfad zum Exportordner. Der Pfad kann direkt im Feld angegeben oder über den Explorer durch Klicken auf die Schaltfläche Auswählen gewählt werden.
• Jede einzelne Bauteilliste in eine separate Datei – wenn diese Option aktiviert ist, wird jede Spezifikation in eine separate Excel-Datei exportiert. Ist die Option deaktiviert, werden alle Spezifikationen in eine einzige Excel-Datei mit verschiedenen Blättern exportiert.
• Präfix des Dateinamens – fügt den erstellten Excel-Dateien ein Präfix hinzu. Die Option ist verfügbar, wenn die Option Jede einzelne Bauteilliste in eine separate Datei aktiviert ist.
• Dateiname – Feld zur Eingabe des Namens der exportierten Datei. Das Feld ist verfügbar, wenn die Option Jede einzelne Bauteilliste in eine separate Datei deaktiviert ist. Wenn das Feld leer bleibt, wird der Name des aktuellen Dokuments als Dateiname verwendet.
• Titel exportieren – ermöglicht den Export der Kopfzeile der Spezifikation sowie der Fußzeile. Die Breite und die Anzahl der Spalten der Kopfzeile können von der Breite und der Anzahl der Spalten der Spezifikation abweichen.
• Formatierung speichern – beim Export werden Schriftart und Texthöhe, Textfarbe, Hintergrundfarbe der Zellen, Vorhandensein und Dicke der Rahmen, Zeilenhöhe und Zellverbindungen beibehalten. Die Spaltenbreite wird immer beibehalten, unabhängig davon, ob die Option aktiviert ist oder nicht.

Wenn beim Start des Plugins gerade eine Spezifikationsansicht geöffnet ist, wird im Plugin die Schaltfläche Aktuelles exportieren aktiv. Damit kann die aktuelle Spezifikation sofort nach Excel exportiert werden, ohne dass sie in der Spezifikationsliste gesucht und markiert werden muss, mit den aktuellen Exporteinstellungen.

Die Schaltfläche Export führt den Export nach Excel der in der Liste markierten Spezifikationen mit den aktuellen Exporteinstellungen aus.
