SYMBOL
VERWENDUNG
Das Plugin kann nur auf Grundrissen gestartet werden.

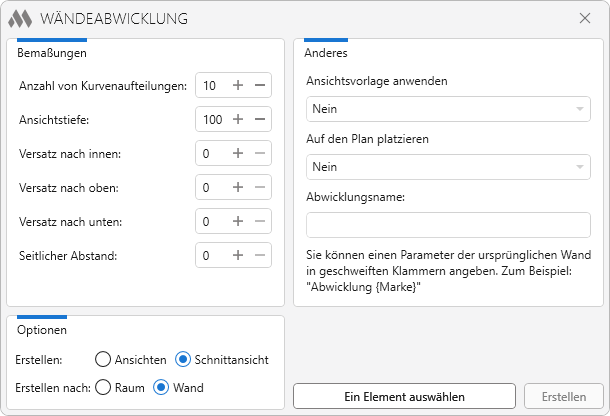

Das Hauptfenster des Plugins besteht aus drei Hauptteilen: Bemaßungen, Optionen und Anderes.
Anzahl von Kurvenaufteilungen – die Anzahl der geraden Segmente, in die gekrümmte Wände unterteilt werden.
Ansichtstiefe – legt die Verschiebung der hinteren Grenze des Schnittbereichs (mm) für die erstellten Ansichten (in die Wand hinein) fest.
Versatz nach innen – legt die Verschiebung der hinteren Grenze des Schnittbereichs (mm) für die erstellten Ansichten (von der Wand weg) fest.
Versatz nach oben – legt die Verschiebung der Ansichtsgrenze von der oberen Wandkante nach oben fest.
Versatz nach unten – legt die Verschiebung der Ansichtsgrenze von der unteren Wandkante nach unten fest.
Seitlicher Abstand – legt die Verschiebung der Ansichtsgrenze von den seitlichen Wandkanten zur Seite fest.
Erstellen: Ansichten/Schnitt – Auswahl des Ansichtstyps, mit dem die Wandentfaltung erstellt wird.
Erstellen nach: Raum/Wand – Auswahl der Elementkategorie, auf deren Basis die Wandentfaltung erstellt wird.
Bei Auswahl der Option "Nach Raum" wird die Option Umgekehrte Reihenfolge verfügbar, die die Richtung der Entfaltung festlegt. Bei aktivierter Option werden die Entfaltungen gegen den Uhrzeigersinn erstellt, bei deaktivierter Option im Uhrzeigersinn.
Ansichtsvorlage anwenden – Dropdown-Liste der im aktuellen Dokument verfügbaren Ansichtsvorlagen. Wenn keine Ansichtsvorlage angewendet werden soll, wählen Sie in der Liste die Option "Keine".
Auf den Plan platzieren – Dropdown-Liste der im aktuellen Dokument verfügbaren Blätter, auf denen die erstellte Ansicht platziert werden kann. Wenn in der Liste die Option Keine ausgewählt ist, wird die erstellte Ansicht nicht auf einem Blatt platziert.
Abwicklungsname – Feld, in dem der Name der erstellten Ansicht festgelegt werden kann. In den Entfaltungsnamen kann der Wert eines Parameters der ursprünglichen Wand oder des ursprünglichen Raums geschrieben werden, indem der Parametername in geschweiften Klammern angegeben wird.
Nachdem alle Einstellungen vorgenommen wurden, sollten zuerst die Elemente ausgewählt und dann die Wandentfaltungen mit den Schaltflächen in der unteren rechten Ecke des Plugin-Fensters erstellt werden.
Bei Klick auf die Schaltfläche Ein Element auswählen In dem vorliegenden Dokument/In dem verknüpften Dokument muss ausgewählt werden, in welchem Dokument die Elementauswahl erfolgt, und auf der Ansicht die Wände oder Räume ausgewählt werden, für die die Wandentfaltung durchgeführt wird.
Erstellen – Erstellung der Entfaltung der ausgewählten Wand oder der Wände, die den ausgewählten Raum umgeben.
Wenn beim Start des Plugins eine einzelne Wand ausgewählt wurde, muss nach Klicken auf die Schaltfläche Erstellen angegeben werden, von welcher Seite der Wand aus die Entfaltung erfolgen soll.

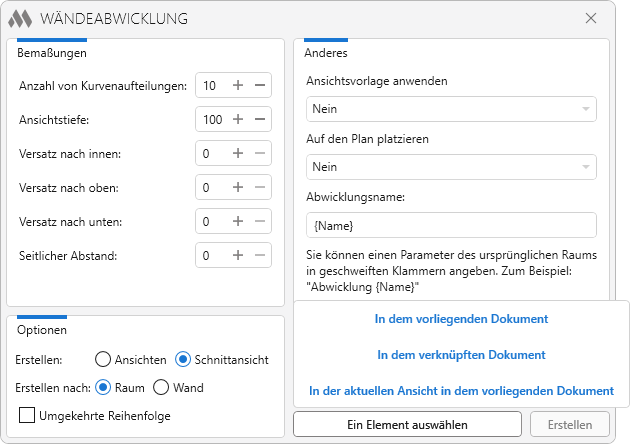

Bei Auswahl der Erstellung einer Wandentfaltung nach Raum wird bei Klick auf Element auswählen die Option In aktiver Ansicht im aktuellen Dokument verfügbar, die die Auswahl aller Räume in der aktiven Ansicht ermöglicht:
Für eine genauere Auswahl der Räume kann der Elementfilter nach Parametern
verwendet werden.
