使用说明
该插件仅在平面图中可用。

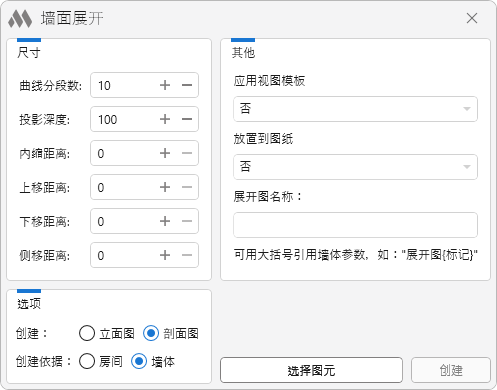

插件主窗口由三个主要部分组成：尺寸、选项和其他：
曲线分段数 - 将曲线墙分割为直线段的数量。
投影深度 - 设置创建视图的远截面范围偏移量(mm)(向墙内方向)。
内缩距离 - 设置创建视图的远截面范围偏移量(mm)(从墙面方向)。
上移距离 - 设置视图边界从墙顶向上的偏移量。
下移距离 - 设置视图边界从墙底向下的偏移量。
侧移距离 - 设置视图边界从墙侧面向外的偏移量。
创建: 立面/剖面 - 选择用于创建墙展开图的视图类型。
基于: 房间/墙体 - 选择创建墙展开图所依据的图元类别。
当选择基于房间创建时，反向顺序选项将可用，可以选择展开图的创建方向。启用该选项时按逆时针方向创建，禁用时按顺时针方向。
应用视图样板 - 当前文档中可用视图样板的下拉列表。如果不需要应用视图样板，请选择"无"。
放置到图纸 - 当前文档中可用图纸的下拉列表，可将创建的视图放置其上。如果选择无，创建的视图将不会放置在图纸上。
展开图名称 - 可设置创建视图名称的字段。可以在展开图名称中使用原始墙体或房间的参数值，用大括号{}指定参数名。
完成所有设置后，应先选择图元，然后使用插件窗口右下角的按钮创建墙展开图。
点击选择图元 在当前文档中/在链接文档中按钮时，需要选择在哪个文档中进行图元选择，并在视图中选择要创建展开图的墙体或房间。
创建 - 为选定的墙体或围绕选定房间的墙体创建展开图。
如果启动插件时选择了单个墙体，点击创建按钮后需要指定墙体的哪一侧。

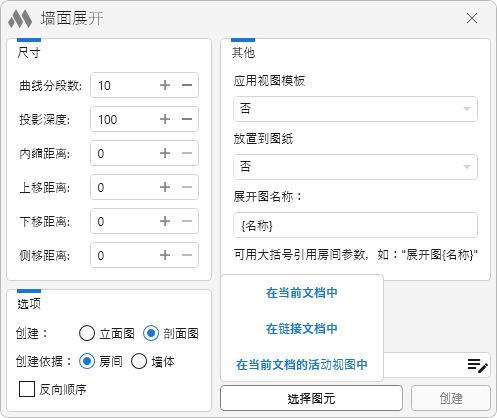

当选择基于房间创建墙展开图时，点击选择图元后，在当前文档的活动视图中选项将可用，可以选择活动视图中的所有房间：
如需更精确地选择房间，可使用图元过滤器按参数筛选
。
