Нумератор листов

Варианты вызова

• Меню ModPlus
• Палитра ModPlus
• Лента AutoCad
• Командная строка: _mpSheetNumbers

Значок

Связанные новости и статьи

• Новая функция: Нумератор листов
• Оформление и компоновка чертежей при помощи ModPlus
• Привет Вам, Украина и Беларусь

Использование

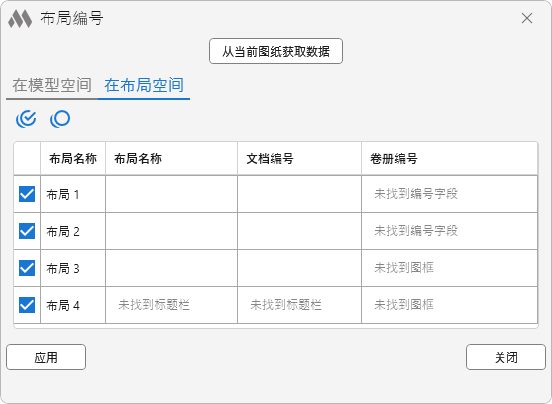

Плагин позволяет менять название и номер листа (значения в штампе) и номер листа в томе (поле в верхнем правом углу форматки).

Получить данные из текущего чертежа – чтение данных из текущего чертежа в зависимости от выбранной вкладки – в модели или в листах. Для поиска в модели нужно сначала перейти в модель.
Поиск данных происходит по форматкам и штампам, созданным плагинами ModPlus. В зависимости от наличия форматки и/или штампа в списке становятся активными/неактивными поля для указания названия листа, номера в документе и номера в томе.

– выбрать все листы в списке.

– снять выбор со всех листов в списке.

Применить – все значения для отмеченных в списке листов, будут записаны в штампы и форматки. Для форматок номер в томе добавляется в виде атрибута блока.

Закрыть – закрыть окно без применения изменений.
