CAD管理器

图标

描述

插件显示所有插入的DWG文件视图 - 包括属于视图和不属于视图的。提供列表搜索、复制DWG插入ID或视图ID、打开包含DWG插入的视图以及删除DWG插入的功能

相关资讯与文章

• Новая функция для Revit: CAD менеджер

使用说明

插件的所有操作都直接通过插件窗口进行。

插件窗口不会阻塞Revit。当通过Revit添加/删除DWG插入或在Revit中切换文档时，DWG插入列表会动态更新。

可以按视图归属和插入类型过滤DWG插入列表。

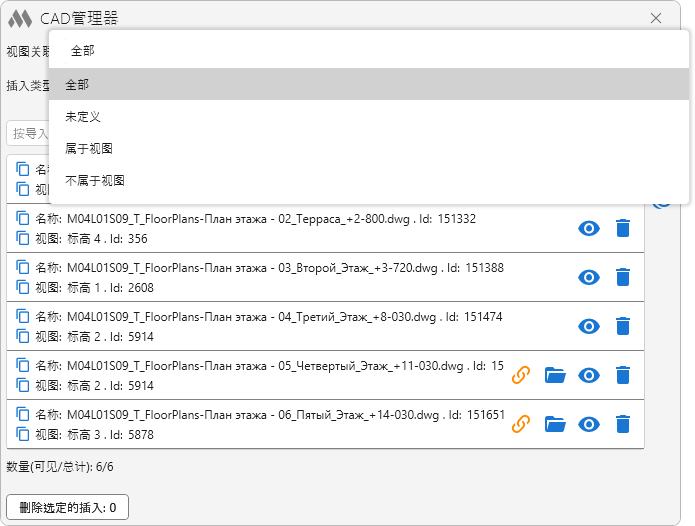

视图归属 – 按视图归属过滤列表中的DWG插入：

• 未定义 – 显示插件启动时从项目卸载的DWG插入列表
• 属于视图 – 显示已放置在视图上的DWG插入列表
• 不属于视图 – 显示未放置在视图上的DWG插入列表

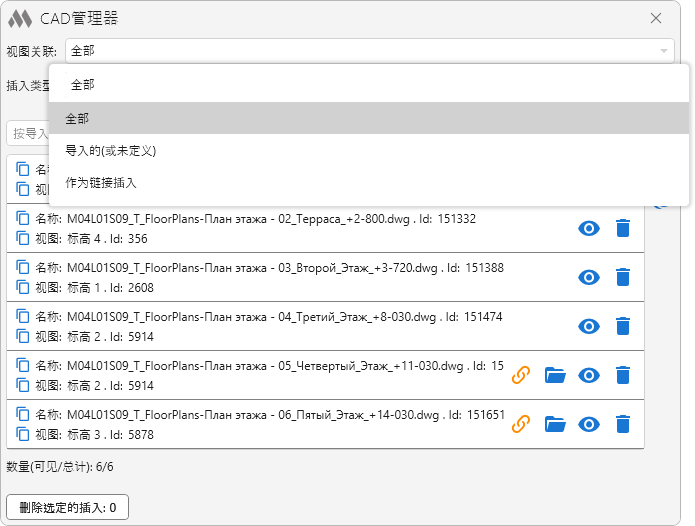

插入类型 – 按插入类型过滤列表中的DWG插入：

• 导入的(或未定义) – 显示导入项目的DWG插入列表("CAD导入")
• 作为链接插入 – 显示作为链接插入项目的DWG插入列表("CAD链接")

按导入名称和ID或视图名称和ID搜索 – 在DWG插入列表中实时搜索

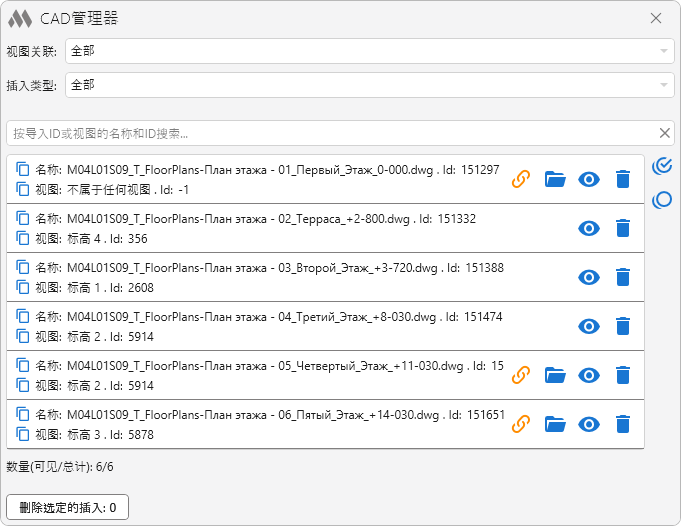

下方是当前文档的DWG插入列表。列表中的每个元素都包含DWG插入的信息：DWG插入名称、DWG插入ID、所属视图名称、视图ID。每个元素都支持以下操作：

 – 复制DWG插入或视图的ID
 – 图标表示该DWG插入是链接的而非导入的
– 打开作为链接插入的源文件所在文件夹
 – 选择并显示DWG插入
 – 删除DWG插入

DWG插入列表右侧有以下按钮：

 – 全选列表中的DWG插入
 – 取消全选列表中的DWG插入

列表元素支持按住Ctrl或Shift键加鼠标左键点击进行多选。

窗口底部显示列表中可见和全部的DWG插入数量。

删除选定的插入 – 删除列表中选中的多个DWG插入
