CAD-Manager

SYMBOL

Beschreibung

Im Plugin werden alle Ansichten der eingefügten dwg-Dateien dargestellt, die zu den Ansichten gehören oder nicht gehören. Es ist auch möglich, in der Liste zu suchen, die ID der dwg-Einfügung oder Ansicht zu kopieren, die Ansicht mit der dwg-Einfügung zu öffnen und die dwg-Einfügung zu löschen

Verwendung

Die gesamte Arbeit des Plugins erfolgt direkt über das Plugin-Fenster.

Das Plugin-Fenster blockiert Revit nicht. Die Liste der DWG-Einfügungen ändert sich dynamisch beim Hinzufügen/Entfernen von DWG-Einfügungen mit Revit-Mitteln und beim Wechseln des Dokuments in Revit.

Die Liste der DWG-Einfügungen kann nach Zugehörigkeit zur Ansicht und Einfügetyp gefiltert werden.

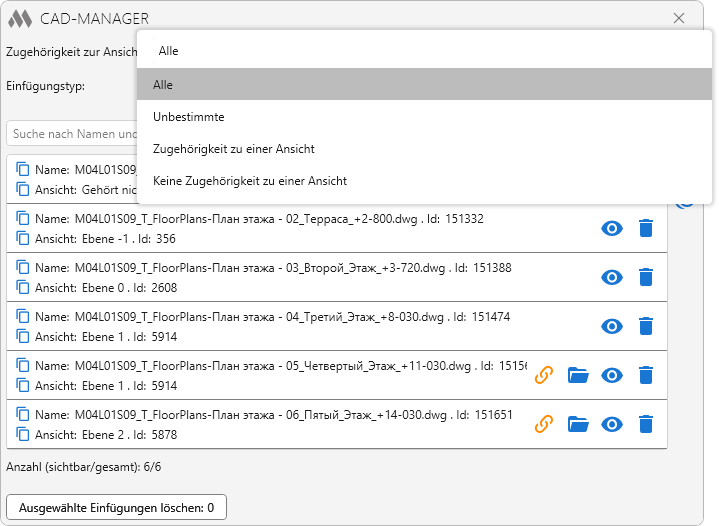

Zugehörigkeit zur Ansicht – Filteroption für DWG-Einfügungen in der Liste nach Zugehörigkeit zur Ansicht:

• Unbestimmt – Zeigt eine Liste von DWG-Einfügungen an, die beim Start des Plugins aus dem Projekt entladen wurden.
• Zugehörigkeit zu einer Ansicht – Zeigt eine Liste von DWG-Einfügungen an, die in Ansichten platziert sind.
• Keine Zugehörigkeit zu einer Ansicht – Zeigt eine Liste von DWG-Einfügungen an, die nicht in Ansichten platziert sind.

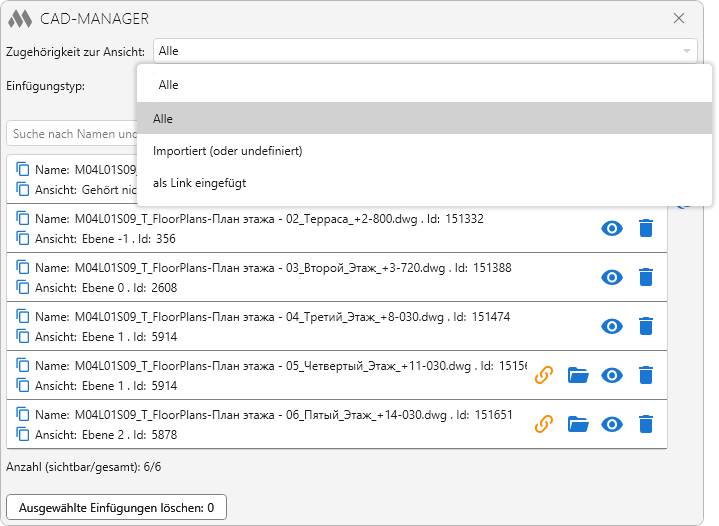

Einfügungstyp – Filteroption für DWG-Einfügungen in der Liste nach Einfügetyp:

• Importiert (oder undefiniert) – Zeigt eine Liste von DWG-Einfügungen an, die in das Projekt importiert wurden ("CAD-Import");
• Als Link eingefügt – Zeigt eine Liste von DWG-Einfügungen an, die als Verknüpfung in das Projekt eingefügt wurden ("CAD-Verknüpfung").

Suche nach Name und ID des Imports oder nach Name und ID der Ansicht – Echtzeit-Suche in der Liste der DWG-Einfügungen.

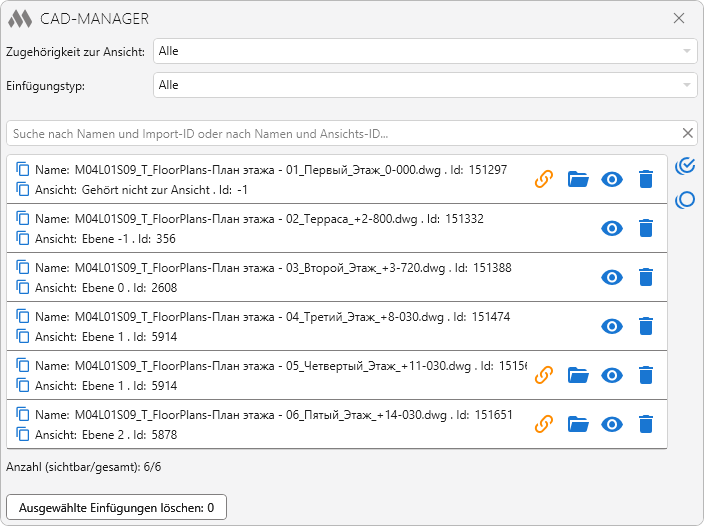

Unten befindet sich die Liste der DWG-Einfügungen des aktuellen Dokuments. Jedes Element in der Liste enthält Informationen zur DWG-Einfügung: Name der DWG-Einfügung, ID der DWG-Einfügung, Name der Ansicht, zu der die DWG-Einfügung gehört, ID der Ansicht. Jedes Element ermöglicht bestimmte Aktionen:

 – Kopieren der ID der DWG-Einfügung oder Ansicht
 – Das Vorhandensein des Symbols zeigt an, dass die DWG-Einfügung verknüpft und nicht importiert ist
– Öffnen des Ordners mit der Quelldatei des Imports, der als Verknüpfung eingefügt ist
 – DWG-Einfügung auswählen und anzeigen
 – DWG-Einfügung löschen.

Rechts neben der Liste der DWG-Einfügungen befinden sich Schaltflächen:

 – Alle DWG-Einfügungen in der Liste auswählen
 – Auswahl aller DWG-Einfügungen in der Liste aufheben.

Elemente in der Liste unterstützen Mehrfachauswahl durch gedrückte Strg- oder Umschalttaste und Linksklick.

Im unteren Teil des Fensters wird die Anzahl der sichtbaren und die Gesamtanzahl der DWG-Einfügungen in der Liste angezeigt.

Ausgewählte Einfügungen löschen – Löschen mehrerer ausgewählter DWG-Einfügungen in der Liste.
