MEP旋转

7798

MEP旋转

这是一个免费插件!

  • 工程系统部件旋转插件集

    图标

    32x32px 16x16px

    相关资讯与文章


    使用说明

    MEP元件旋转

    旋转管件或工程系统部件

    32x32px 16x16px dark 32x32px dark 16x16px

    启动命令后需按顺序执行以下选择操作:

    选择要旋转的元件 - 选择需旋转的元件(管件或系统区段)

    选择靠近旋转中心的连接件所在元件 - 选择MEP元素:将以其最近连接件为旋转中心。也可直接选择待旋转元素,此时将以选择点最近的连接件为中心旋转

    本命令支持预选元素 - 若启动时模型中有已选元素,将自动作为旋转对象,只需再选择基准连接件

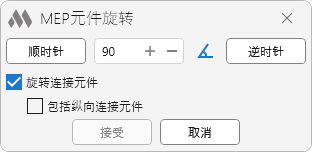

    选择完成后将显示设置窗口:

    1

    在字段中输入旋转角度。可手动输入或点击angle acute从标准角度列表选择

    旋转连接元件 - 启用时,相关联元素(纵向连接除外)将同步旋转

    包括纵向连接元件 - 当存在纵向连接元素时可启用,可旋转连接件另一侧的关联元素

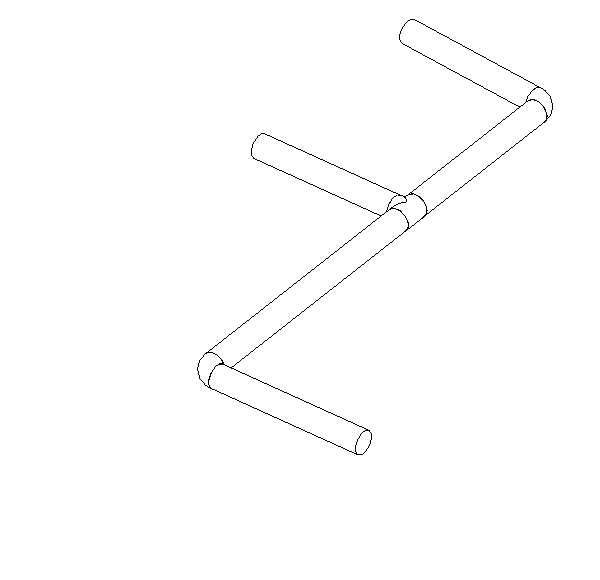

    禁用包括纵向连接元件选项的旋转示例:
    4

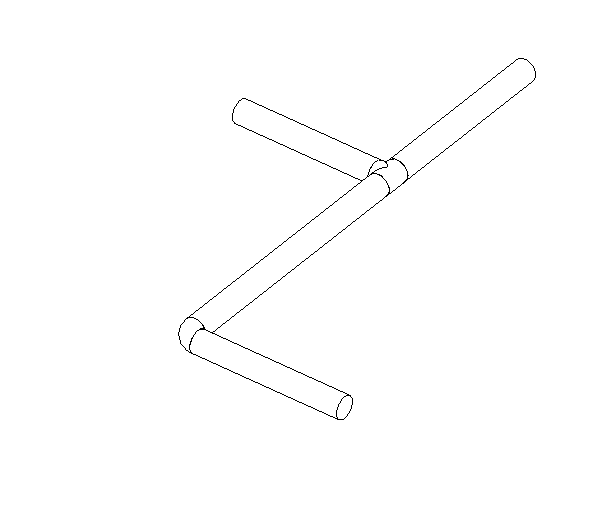

    启用包括纵向连接元件选项的旋转示例:
    5

    然后点击以下按钮之一:

    顺时针 - 沿旋转轴视角按指定角度顺时针旋转

    逆时针 - 沿旋转轴视角按指定角度逆时针旋转

    元素到达目标位置后,点击确认(首次旋转后激活)。取消按钮可恢复原始位置

    MEP定向旋转

    沿MEP曲线方向旋转管件或系统部件

    32x32px 16x16px dark 32x32px dark 16x16px

    启动命令后需按顺序执行以下操作:

    选择要旋转的元件 - 选择需旋转的元件

    选择MEP曲线基准元件 - 选择系统区段,元素将按其曲线基准轴方向旋转

    若启动时已预选元素,将自动作为旋转对象,只需选择基准曲线

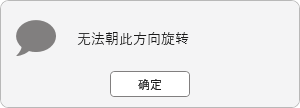

    若所选元素无法旋转,将显示警告窗口:

    2

    桥架侧翻

    将电缆桥架旋转至侧立状态

    32x32px 16x16px dark 32x32px dark 16x16px

    启动命令后选择要旋转的电缆桥架。支持预选模型元素

    选择后将显示设置窗口:

    3

    点击以下按钮之一:

    顺时针 - 沿元素端部视角顺时针旋转90度

    逆时针 - 沿元素端部视角逆时针旋转90度

    达到目标位置后点击确认取消可恢复初始状态

  • 年度更新日志

    2024 年

    Revit: MEP旋转 2.3.4.0 (21.11.2024)

    Fix
    修复了某些三通旋转时的错误.

    Revit: MEP旋转 2.3.3.0 (24.05.2024)

    Fix
    修复了在某些情况下旋转具有纵向连接的配件时出现的错误.
    Fix
    修复了在某些情况下无法旋转连接到旋转配件的元素的错误.

    Revit: MEP旋转 2.3.1.0 (18.05.2024)

    Fix
    修复了一些错误.

    Revit: MEP旋转 2.3.0.0 (18.04.2024)

    New
    添加了选择未连接旋转元素的参考元素的功能.
    New
    添加了在存在纵向连接时旋转不考虑纵向连接元素的功能.

    Revit: MEP旋转 2.1.0.0 (29.03.2024)

    New
    在"MEP旋转方向"命令中添加了在有两个可能方向情况下确定旋转方向的功能.

    Revit: MEP旋转 2.0.0.0 (26.01.2024)  了解更多

    New
    添加了"托盘翻转"命令.
    New
    添加了"MEP按方向旋转"命令.
