Aufrufvarianten
- ModPlus-Menü
- ModPlus-Palette
- AutoCAD-Multifunktionsleiste
- Befehlszeile: _mpTableFromEntities
Symbol
Verwandte Neuigkeiten und Artikel
Verwendung

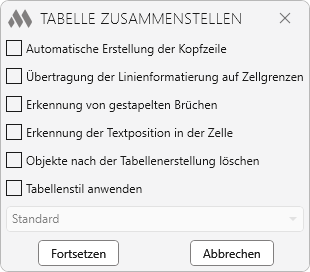

Das Plugin ermöglicht es, eine Tabelle aus Primitiven zu erstellen. Für die Erstellung der Tabelle sind mindestens zwei vertikale und zwei horizontale Linien erforderlich. Wenn mehrere Textobjekte in eine Zelle fallen, werden sie zu einem einzigen Textobjekt zusammengeführt. Beim Starten des Plugins erscheint ein Einstellungsfenster:
Automatische Erstellung der Kopfzeile – wenn oberhalb der Tabelle in einem bestimmten zulässigen Abstand ein Textobjekt ausgewählt wird, wird dieses automatisch in die neue oberste Zeile der Tabelle als Überschrift mit dem Zellstil „Titel“ eingefügt.
Übertragung der Linienformatierung auf Zellgrenzen – wendet die Stärke und den Stil der Linien, die die Tabelle bilden, auf die Zellgrenzen an. Wenn eine Linie eine Stärke von null und die graue Farbe (Index 8) hat, wird der Zelle eine unsichtbare Grenze zugewiesen.
Erkennung von gestapelten Brüchen – analysiert die ausgewählten Objekte auf das Vorhandensein von geteilten Brüchen mit einem waagerechten Strich und wandelt sie in Zellen mit einer korrekten Bruchdarstellung um.
Erkennung der Textposition in der Zelle – wenn diese Option aktiviert ist, wird die Position des Textes in der Zelle analysiert und die dem Textzentrum nächstgelegene Ausrichtung festgelegt. Wenn die Option deaktiviert ist, wird die Ausrichtung aus dem Tabellenstil übernommen. Wenn mehrere Textobjekte in eine Zelle fallen und zusammengeführt werden, wird die Position immer auf die Zellmitte gesetzt.
Objekte nach Tabellenerstellung löschen – alle ursprünglichen Linien und Textobjekte werden nach der Tabellenerstellung gelöscht.
Tabellenstil anwenden – wendet auf die erstellte Tabelle den im Dropdown-Menü ausgewählten Stil an.

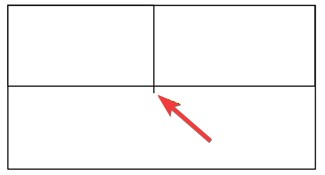

Toleranz der Zellgrenzen – diese Option definiert den zulässigen Wert, um den Linien über die Zellgrenzen hinausragen dürfen. Überschreitet der Überstand einer Linie den angegebenen Wert nicht, werden solche Überschneidungen ignoriert, und Zellen, in die die Linie nur teilweise hineinragt, gelten nicht als betroffen.
Nach der Auswahl der Einstellungen und dem Klicken auf die Schaltfläche Fortsetzen muss die folgende Aktion ausgeführt werden:
Objekte für Tabelle auswählen: – wählen Sie Linien und Textobjekte zur Erstellung der Tabelle aus.
