Verschieben von Bemaßungen

Symbol

Beschreibung

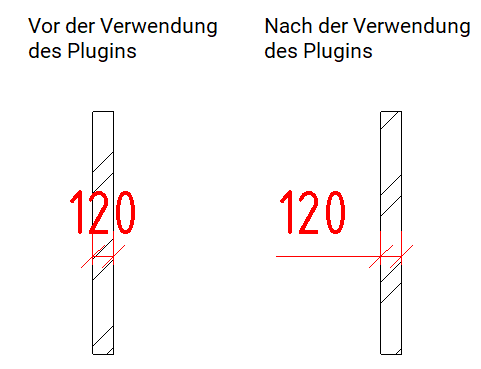

Das Plugin überwacht alle erstellten Bemaßungen und verschiebt den Maßtext zur Seite, wenn er auf die Maßlinien trifft.

Verwendung

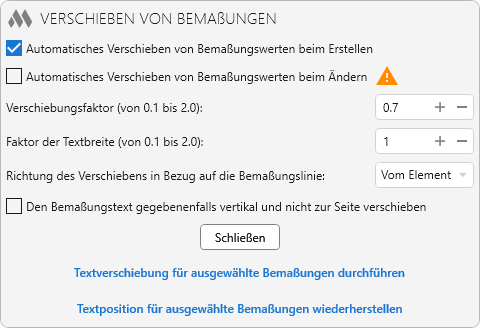

Beim Starten des Plugins wird ein Fenster zur Statusverwaltung geöffnet:

Wenn das Kontrollkästchen Automatisches Verschieben von Bemaßungswerten beim Erstellen aktiviert ist, werden alle erstellten Bemaßungen überwacht und, falls der Maßtext auf die Maßlinien trifft, der Text zur Seite verschoben.

Das automatische Verschieben der Maßwerte funktioniert nicht in abgekoppelten Revit-Fenstern.

Wenn Sie in Revit 2019–2020 arbeiten, müssen Sie vor dem Ausführen des Befehls „Letze neu laden“ auf der Registerkarte „Zusammenarbeit“ das Plugin deaktivieren, da sonst die Verschiebung des Maßtextes auch auf Bemaßungen angewendet wird, die aus geladenen Änderungen stammen!

Wenn das Kontrollkästchen Automatisches Verschieben von Bemaßungswerten beim Ändern aktiviert ist, werden alle vorhandenen Bemaßungen im Dokument überwacht und, falls beim Bearbeiten einer Bemaßung (z. B. beim Hinzufügen neuer Maßlinien) der Maßtext auf die Maßlinien trifft, der Text zur Seite verschoben.

Aufgrund von Einschränkungen der Revit-API verarbeitet das Plugin keine Bemaßungen, bei denen in der Eigenschaft „EQ anzeigen“ die Option „EQ-Formel“ festgelegt ist.

Richtung des Verschiebens in Bezug auf die Bemaßungslinie – Richtung der Verschiebung des Textes nach oben oder unten relativ zur Maßlinie. Der Verschiebungsvektor wird relativ zum Vektor der Maßlinie bestimmt, der in den meisten Fällen von links nach rechts verläuft. Wenn der Vektor der Maßlinie von rechts nach links verläuft, erfolgt die Verschiebung des Textes in umgekehrter Reihenfolge.

Faktor der Textbreite – wird zur Berechnung der Breite des Maßtextes und zur Bestimmung der Notwendigkeit einer Verschiebung verwendet, falls die programmatisch berechnete Breite von der in Revit dargestellten Textbreite abweicht.

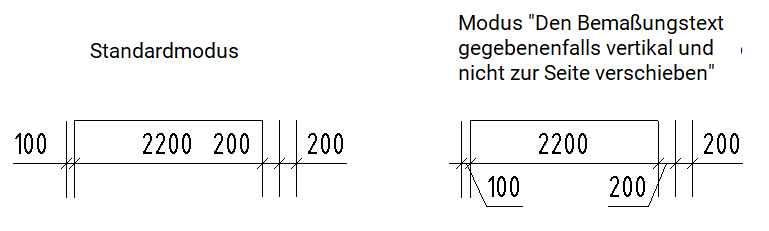

Den Bemaßungstext gegebenenfalls vertikal und nicht zur Seite verschieben – wenn für den Text eines Segments einer Bemaßungskette eine Verschiebung erforderlich ist und diese auch zur Seite in Richtung eines benachbarten Segments erfolgen könnte, wird der Text nicht nur zur Seite, sondern auch nach unten verschoben:

Der Status des Plugins wird in den Einstellungen gespeichert und beim nächsten Start von Revit wird die automatische Überwachung der erstellten Bemaßungen aktiviert/deaktiviert.

Wenn bei Bemaßungstypen die Eigenschaft „Textversatz“ auf null gesetzt ist, kann die Arbeit des Plugins in großen Projekten sehr viel Zeit in Anspruch nehmen.

AUSGEWÄHLTE VERSCHIEBEN

Ausführen des Befehls Textverschiebung für ausgewählte Bemaßungen durchführen

WIEDERHERSTELLEN

Ausführen des Befehls Textposition für ausgewählte Bemaßungen wiederherstellen
