Вес пластин

SYMBOL

VERWENDUNG

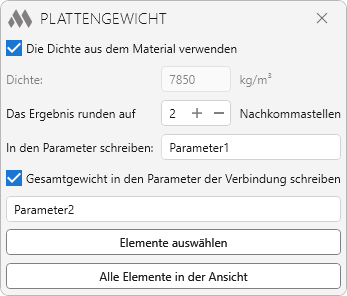

Das Plugin verarbeitet sowohl einzeln erstellte Platten als auch Platten, die in Verbindungen von Tragkonstruktionen enthalten sind.

Die Dichte aus dem Material verwenden – wenn das Häkchen gesetzt ist, wird die Dichte aus den physikalischen Eigenschaften des Materials entnommen.

Dichte – ermöglicht die Eingabe eines benutzerdefinierten Dichtewerts, falls das Häkchen Dichte aus Material verwenden nicht gesetzt ist.

Das Ergebnis runden auf … Nachkommastellen – gibt die Anzahl der Nachkommastellen für die Gewichtsrundung an. Zulässige Werte sind von 0 bis 5.

In den Parameter schreiben – ermöglicht die Angabe des Zielparameters der Platte, in den der Gewichtswert geschrieben wird. Der Parameter kann den Datentyp Zahl, Ganzzahl oder Text haben.

Gesamtgewicht in den Parameter der Verbindung schreiben – wenn das Häkchen gesetzt ist, wird das Feld zur Angabe des Zielparameters der Tragkonstruktionsverbindung freigeschaltet. In diesen Parameter wird der Gesamtgewichtswert der in der Verbindung enthaltenen Platten geschrieben.

Elemente auswählen – Wechsel zur Auswahl von Elementen in der aktuellen Ansicht mit anschließender Verarbeitung. Wenn beim Start des Plugins die Detailstufe nicht auf Fein eingestellt ist, ist diese Schaltfläche nicht verfügbar.

Alle Elemente in der Ansicht – Verarbeitung aller Platten in der aktuellen Ansicht, einschließlich Platten in Verbindungen von Tragkonstruktionen.
