Der Sichtbarkeitsbereich von Ansichten wird mit DirectShape farbig in 3D angezeigt
SYMBOL
Beschreibung
Das Plugin ermöglicht die Erstellung von Sichtbarkeitsbereichen für Ansichten in Farbe vom Typ DirectShape in 3D-Ansichten, basierend auf dem Beschnittsrand der Ansicht mit der Tiefe des primären Schnittbereichs von Grundrissen oder der Beschnitttiefe von Schnitten, Ansichten und Details. Im Plugin-Fenster besteht die Möglichkeit, zu Ansichten zu navigieren.
Verwendung
Das Plugin ermöglicht die Erstellung von farbigen Sichtbarkeitsbereichen für Ansichten in 3D-Ansichten unter Verwendung von DirectShape in der Kategorie "Allgemeines Modell". Elemente vom Typ DirectShape gehören zur nicht editierbaren Geometrie.

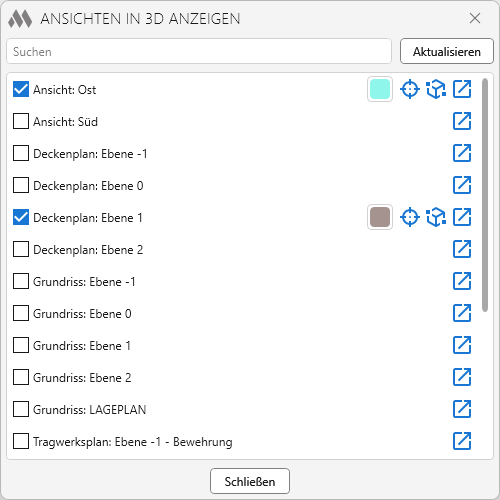

Das Plugin-Fenster wird mit einer Liste der Modellansichten gefüllt, die innerhalb der Grenzen der aktuellen 3D-Ansicht liegen. Rechts neben dem Ansichtsnamen befindet sich die Schaltfläche
, die ein schnelles Öffnen der jeweiligen Ansicht ermöglicht.
Im oberen Teil des Fensters befindet sich ein Feld für die Schnellsuche nach Ansichtsnamen.
Die Schaltfläche Aktualisieren dient dazu, die Ansichtsliste bei Änderungen zu aktualisieren, wenn das Plugin-Fenster in einer 3D-Ansicht geöffnet ist, sowie bei Änderungen der Grenzen der aktuellen 3D-Ansicht. Wenn Änderungen in anderen Ansichten vorgenommen wurden, wird die Liste beim Wechsel der Ansichten automatisch aktualisiert.
Um den Sichtbarkeitsbereich einer Ansicht anzuzeigen, muss das Kontrollkästchen vor dem Ansichtsnamen aktiviert werden. Auf der rechten Seite des Fensters wird dann die Farbe des Sichtbarkeitsbereichs angezeigt, die Schaltfläche
, die es ermöglicht, diesen Sichtbarkeitsbereich hervorzuheben und in der Bildschirmmitte anzuzeigen, sowie die Schaltfläche
, die die 3D-Beschnittgrenzen entsprechend dem Sichtbarkeitsbereich der Ansicht festlegt.
Beim Schließen des Plugin-Fensters werden alle Sichtbarkeitsbereiche entfernt.
Wenn das Dokument beim Schließen gespeichert wird, während das Plugin-Fenster geöffnet ist, bleiben die Elemente vom Typ DirectShape (werden gespeichert) im Dokument erhalten!
