Copiar recorte de vista

Icono

Uso

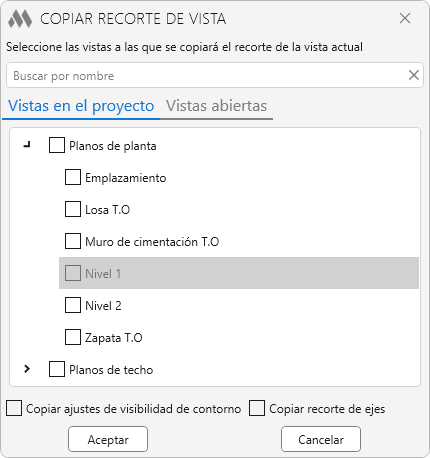

Al iniciar el complemento aparece una ventana para seleccionar las vistas en las que se pueden copiar los límites de recorte de la vista activa actual:

La ventana del complemento incluye dos pestañas:

• Vistas en el proyecto — contiene la lista completa de vistas en las que se pueden copiar los límites de recorte

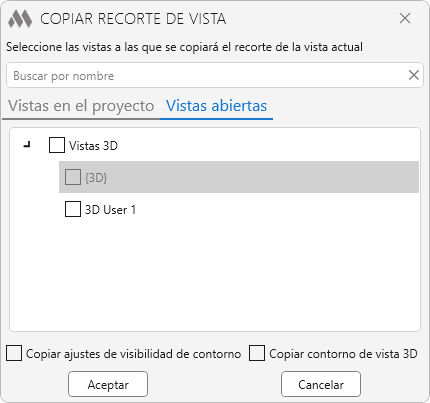

• Vistas abiertas — muestra las vistas abiertas en el documento actual en las que se pueden copiar los límites de recorte.

En la parte superior de la ventana del complemento se encuentra un campo para la búsqueda rápida por nombre de vista (sin distinguir mayúsculas y minúsculas).

Para las vistas planas (plano de planta, sección, etc.) en el árbol de selección solo estarán aquellas vistas cuyo ángulo de visión sea idéntico al de la vista activa actual. Si la vista actual es tridimensional, en el árbol de vistas aparecerán todas las vistas 3D.

El complemento no funciona con vistas a las que se les haya asignado una región de vista. Si la vista de origen tiene una región de vista, aparecerá un mensaje indicando que no es posible copiar el recorte. Si las vistas de destino tienen una región de vista, no se mostrarán en el árbol de selección del complemento.

Copiar ajustes de visibilidad de límites – aplica los mismos valores para los parámetros "Recortar vista", "Mostrar límite de recorte" y "Recortar anotaciones" que en la vista activa actual.

Copiar recorte de ejes – al copiar el recorte de ejes, se desactiva el límite de recorte de la vista y se eliminan todas las rupturas de vista.

Copiar límites de vista 3D – copia adicional de los límites para las vistas 3D.

Aceptar – realizar la copia de los límites de recorte en las vistas seleccionadas.

Cancelar – cancelar la ejecución del complemento.
