Kopieren zugeschnittener Ansicht

Symbol

Verwendung

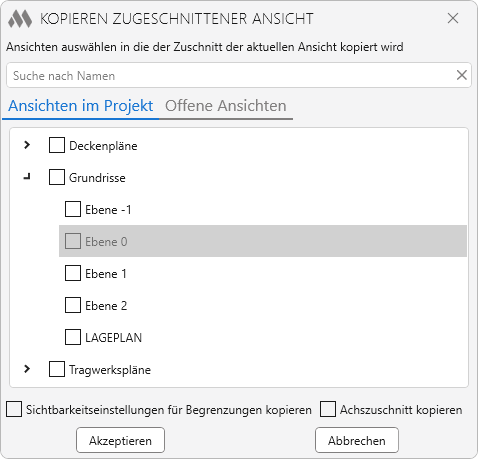

Beim Start des Plugins erscheint ein Fenster zur Auswahl der Ansichten, in die die Zuschnittsgrenzen der aktuell aktiven Ansicht kopiert werden können:

Das Plugin-Fenster enthält zwei Registerkarten:

• Ansichten im Projekt — enthält die vollständige Liste der Ansichten, in die die Zuschnittsgrenzen kopiert werden können
• Offene Ansichten — zeigt die im aktuellen Dokument geöffneten Ansichten an, in die die Zuschnittsgrenzen kopiert werden können.

Im oberen Bereich des Plugin-Fensters befindet sich ein Feld für die Schnellsuche nach dem Namen der Ansicht (ohne Berücksichtigung der Groß- und Kleinschreibung).

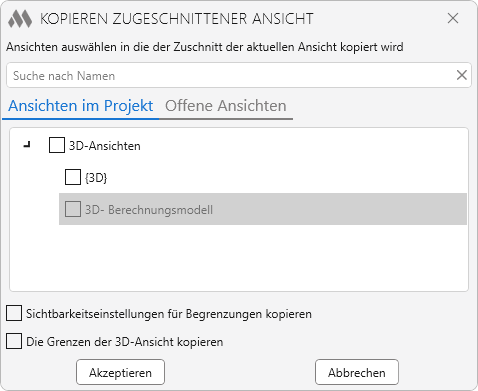

Für 2D-Ansichten (Grundriss, Schnitt usw.) werden im Auswahlbaum nur die Ansichten angezeigt, deren Blickrichtung mit der der aktuell aktiven Ansicht übereinstimmt. Wenn die aktuelle Ansicht eine 3D-Ansicht ist, werden im Ansichtsbaum alle 3D-Ansichten angezeigt.

Das Plugin funktioniert nicht mit Ansichten, für die ein Sichtbarkeitsbereich definiert ist. Wenn die Ausgangsansicht einen Sichtbarkeitsbereich hat, erscheint eine Meldung, dass das Kopieren des Zuschnitts nicht möglich ist. Wenn die Zielansichten einen Sichtbarkeitsbereich haben, werden sie im Auswahlbaum des Plugins nicht angezeigt.

Sichtbarkeitseinstellungen für Begrenzungen kopieren – übernimmt die gleichen Werte für die Parameter „Ansicht zuschneiden“, „Zuschnittsgrenze anzeigen“ und „Anmerkungen zuschneiden“ wie in der aktuell aktiven Ansicht.

Achszuschnitt kopieren – beim Kopieren des Achsen-Zuschnitts wird der Zuschnittsbereich der Ansicht deaktiviert und alle Ansichtsunterbrechungen werden entfernt.

Die Grenzen der 3D-Ansicht kopieren – zusätzliches Kopieren der Grenzen für 3D-Ansichten.

Akzeptieren – führt das Kopieren der Zuschnittsgrenzen in die markierten Ansichten aus.

Abbrechen – beendet die Ausführung des Plugins.
