使用说明

插件窗口包含配置控件和一些插件运行的通用设置：

窗口顶部是已创建配置的下拉列表。列表中选定的配置将成为插件运行时的当前配置。列表右侧提供以下命令：

- 打开新建配置窗口（如下所述）。

 - 打开编辑当前选定配置的窗口。编辑窗口与创建配置窗口类似（如下所述）。

 - 永久删除选定的配置。

循环工作 - 如果勾选此选项，插件将重复请求点以创建尺寸标注，直到按Esc取消。如果未勾选，插件将仅请求两个点一次。

指定点时对象捕捉 - 此选项允许在指定点时禁用对象捕捉。

指定尺寸线放置点 - 如果勾选此选项，在请求两个假设切线的点后，将额外请求指定要创建的尺寸标注的尺寸线放置点。

处理链接文件 - 如果勾选此选项，标注尺寸时将考虑链接文件中的元素。请注意，这将分析链接文件的全部元素，甚至可能为视图中不可见的元素添加尺寸标注。

在平面上预览线 - 此选项启用需要创建尺寸标注的线条预览。

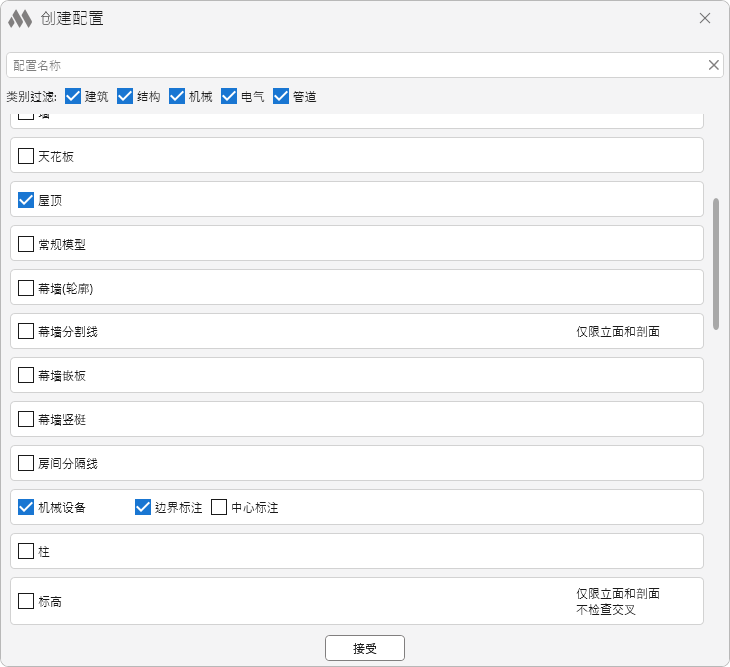

创建/编辑配置窗口

窗口顶部是用于指定配置名称的字段。此名称将显示在上一个窗口的配置选择列表中。

类别过滤 - 允许在列表中仅显示已标记部分的类别。

下方是插件处理的类别列表。需要在当前配置中标注尺寸的类别必须勾选。对于某些类别，勾选此选项可能会打开关于如何标注尺寸的详细说明 - 按极边和/或轴线。在这种情况下，必须至少勾选一个附加选项！

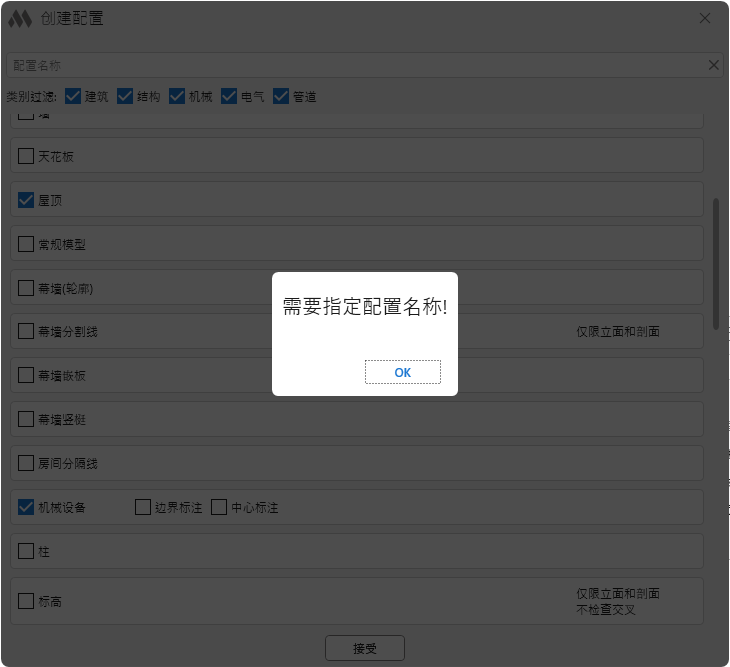

接受 - 关闭此窗口并保存所有配置设置。如果某类别已勾选但未勾选"按极边"或"按轴线"中的任一选项，点击接受按钮后将出现警告窗口：

使用当前配置启动插件后，将请求指定点：

指定第一点 - 指定假设线的第一个点。

指定第二点 - 指定假设线的第二个点。

尺寸标注沿垂直于第一条被切线穿过的元素的线构建，位于第一个点的对面。

如果启用了尺寸线放置点请求，尺寸标注的构建原则保持不变，但尺寸线将放置在指定点。
