使用说明

插件有两种使用方式：针对房间的朝向分析，以及不考虑房间存在的独立元素朝向分析。

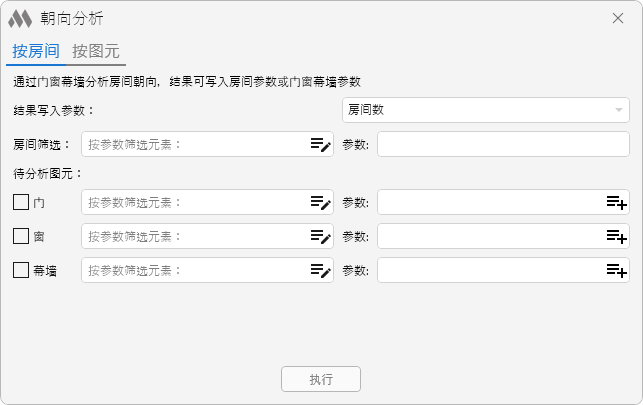

按房间

通过窗户、门和幕墙对房间进行朝向分析。分析结果可写入房间参数或门窗幕墙参数。

结果写入参数： – 选择分析结果的存储位置。所选选项将影响参数字段的可用性。

房间筛选： – 可选的房间参数筛选器。若未设置，将根据选择条件处理所有房间。

参数： – 指定存储分析结果的参数名称。参数必须为文本类型。当在结果写入参数：下拉菜单中选择房间数或房间和图元时，此字段可用。

分析元素： – 选择待分析的元素类型。至少需选择一种类型。

可为每种类型设置可选参数筛选器及结果存储参数名。当在结果写入参数：下拉菜单中选择图元数或房间和图元 时，参数：字段可用。

执行 – 进入房间选择流程（当前选择/当前视图/整个模型），随后通过房间围护结构中的门窗幕墙进行朝向分析。

朝向以"北"、"南"、"西"、"东"、"西北"、"西南"、"东北"、"东南"表示。当向房间参数写入多个朝向时，结果将以"+"连接。例如某房间同时存在北向和东向窗户，将记录为"北+东"。

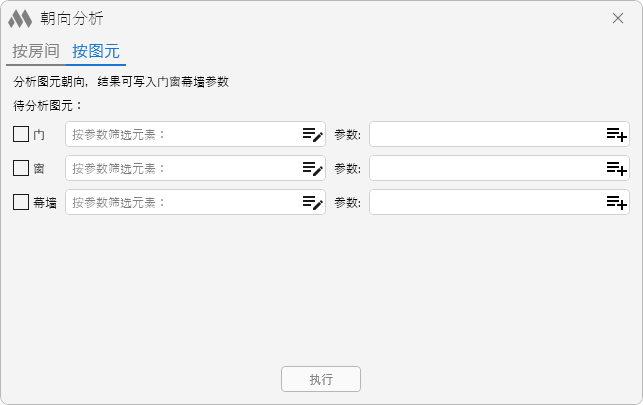

按图元

不考虑房间存在的独立元素朝向分析。结果可写入门窗幕墙参数。

待分析图元： – 选择待分析的元素类型。至少需选择一种类型。

可为每种类型设置可选的元素参数筛选器及结果存储参数名。参数必须为文本类型。

执行 – 进入元素选择流程（当前选择/当前视图/整个模型），随后进行元素朝向分析。

朝向以"北"、"南"、"西"、"东"、"西北"、"西南"、"东北"、"东南"表示。
