Himmelsrichtung

SYMBOL

VERWENDUNG

Es gibt zwei Möglichkeiten, das Plugin zu verwenden: Analyse der Ausrichtung nach Himmelsrichtung für Räume und Analyse der Ausrichtung für Elemente unabhängig von der Anwesenheit eines Raums.

NACH RÄUMEN

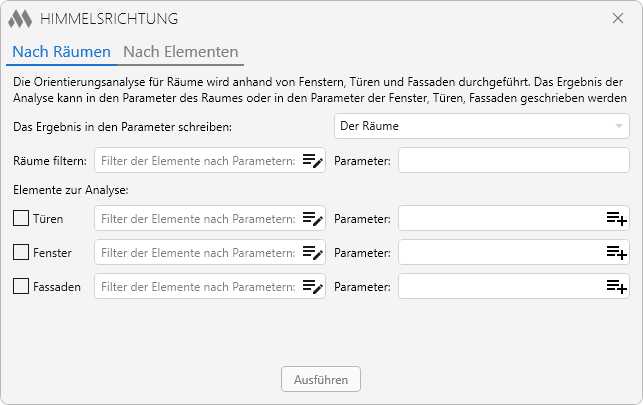

Für Elemente der ausgewählten Kategorien wird die Himmelsrichtung (unter Berücksichtigung der Ausrichtung nach dem geografischen Norden) relativ zum ausgewählten Raum bestimmt, unabhängig von der eigenen Ausrichtung des Elements auf dem Gelände. Das Analyseergebnis kann in den Raumeparameter und/oder in den Parameter der ausgewählten Elemente eingetragen werden.

Das Ergebnis in den Parameter schreiben: – wählen Sie aus, wohin die Analyseergebnisse geschrieben werden. Die gewählte Option beeinflusst die Verfügbarkeit der Felder zur Parameterangabe.

Räume filtern: – optionaler Filter für Räume nach Parametern. Wenn nichts angegeben ist, werden alle Räume entsprechend der Auswahlvariante verarbeitet.

Parameter: – Feld zur Angabe des Parameternamens, in den das Analyseergebnis geschrieben wird. Der Parameter muss einen Zeichenfolgentyp haben. Das Feld ist verfügbar, wenn in der Dropdown-Liste Ergebnis in Parameter schreiben: die Option Räume oder Räume und Elemente ausgewählt ist.

Elemente zur Analyse: – Auswahl der Elementtypen, für die die Analyse durchgeführt wird. Für die Analyse muss mindestens ein Typ ausgewählt werden.

Für jeden Typ können ein optionaler Filter nach Parametern und ein Parametername für die Ergebnisspeicherung angegeben werden. Das Feld Parameter: ist verfügbar, wenn in der Dropdown-Liste Ergebnis in Parameter schreiben: die Option Elemente oder Räume und Elemente ausgewählt ist.

Ausführen – Wechsel zur Auswahl von Räumen (ausgewählte, in aktueller Ansicht oder im gesamten Modell) mit anschließender Analyse der Ausrichtung durch Fenster, Türen oder Verglasungen in den umschließenden Konstruktionen der Räume.

Die Ausrichtung wird in Form der Werte "N", "S", "W", "O", "NW", "SW", "NO", "SO" geschrieben. Wenn die Ausrichtung in den Parameter eines Raums geschrieben wird und für den Raum mehrere Ausrichtungen gefunden werden, werden diese durch ein "+"-Zeichen getrennt. Zum Beispiel, wenn ein Raum ein nach Norden ausgerichtetes Fenster und ein nach Osten ausgerichtetes Fenster hat, wird das Ergebnis als "N+O" geschrieben.

NACH ELEMENTEN

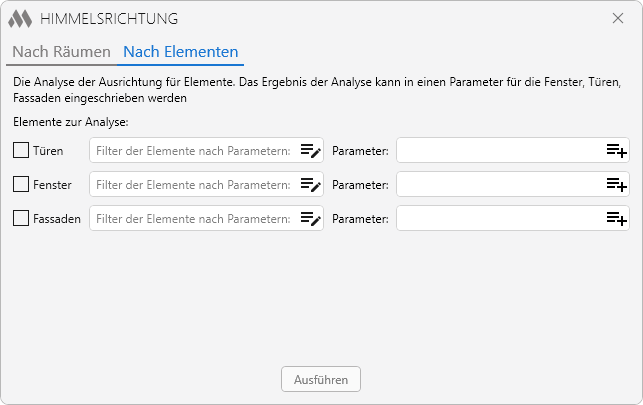

Für Elemente der ausgewählten Kategorien wird die Ausrichtung der Vorderseite relativ zum geografischen Norden bestimmt. Die Analyseergebnisse können in den Parameter der ausgewählten Elemente eingetragen werden.

Elemente für Analyse: – Auswahl der Elementtypen, für die die Analyse durchgeführt wird. Für die Analyse muss mindestens ein Typ ausgewählt werden.

Für jeden Typ können ein optionaler Elementefilter nach Parametern und ein Parametername für die Ergebnisspeicherung angegeben werden. Der Parameter muss einen Zeichenfolgentyp haben.

Ausführen – Wechsel zur Auswahl von Elementen (ausgewählte, in aktueller Ansicht oder im gesamten Modell) mit anschließender Analyse ihrer Ausrichtung.

Die Ausrichtung wird in Form der Werte "N", "S", "W", "O", "NW", "SW", "NO", "SO" geschrieben.
