Revit. Размеры на плане 4.0. Новая вкладка «Армирование», обработка элементов из связей и другие улучшения

Представляем вашему вниманию обновление плагина Размеры на плане версии 4.0!

В этой статье мы кратко расскажем вам о новых возможностях и доработках:

Лицензирование

Мы изменили принцип ограничения платной версии плагина. Раньше показывалось рекламное окно после использования плагина. Теперь будет месячный тестовый период, после чего плагин будет становится недоступным при отсутствии лицензии.

Вкладка «Армирование»

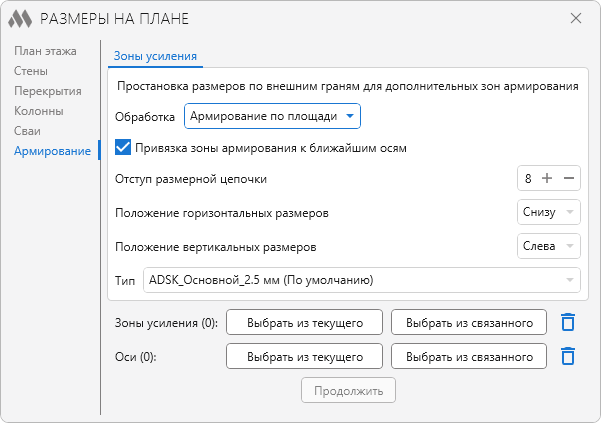

Добавлены новая вкладка Армирование, на которой мы планируем добавлять варианты образмеривания армирования на планах. На данный момент мы добавили вариант Зоны усиления:

Другие варианты будем добавлять, опираясь на вашу обратную связь!

Обработка элементов из связей и выбор типа размеров

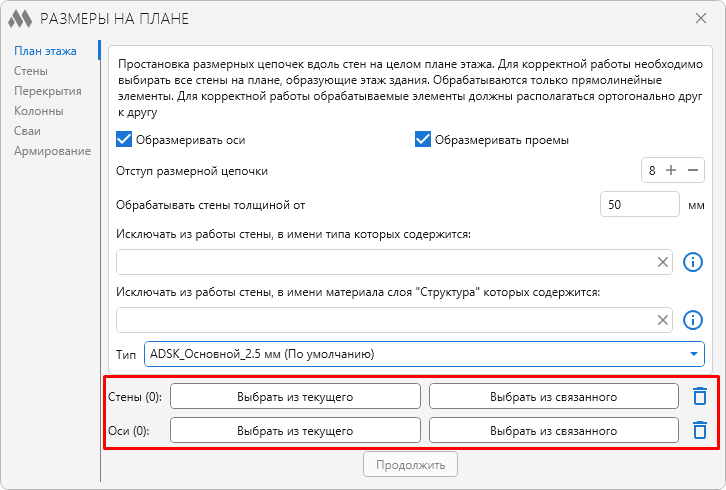

Теперь на всех вкладках доступны кнопки выбора элементов – из текущей модели или из связанной:

Вы сначала выбираете все нужные элементы, а потом запускаете процесс создания размеров, нажав кнопку Продолжить.

Также теперь во всех вкладках доступен выбор типа для создаваемых размеров.

Вкладка «Стены»

Поперечный размер стены теперь может ставиться не только по центру стены, но и с торца стены:

Добавлена опция Учитывать секущий диапазон, позволяющая игнорировать стены, расположенные ниже уровня сечения вида.

Добавлена опция Только не целые значения размеров, которая позволит выполнить проверку на корректные привязки стен.

Вкладка «Колонны»

Теперь можно указывать количество размеров для случаев, когда ось пересекает колонну – два размера или один:

Вкладка «Перекрытия»

Изменена логика создания размеров по проемам – теперь размер будет ставиться не на грань перекрытия, а на грань семейства, которое образовало проем в перекрытии.

---

Пишите нам свои идеи для автоматизации аннотирования на планах, и мы обязательно их учтем!

Приятной вам работы с ModPlus!
