Revit. 平面尺寸标注 4.0。新增"配筋"选项卡、处理链接模型中的图元及其他改进
向您隆重推出平面尺寸标注插件 4.0 版更新！
在本文中，我们将简要介绍新功能和改进：
许可
我们更改了插件付费版本的限制原则。此前，在使用插件后会显示广告窗口。现在将提供为期一个月的试用期，试用期结束后，若无许可证，插件将不可用。
"配筋"选项卡

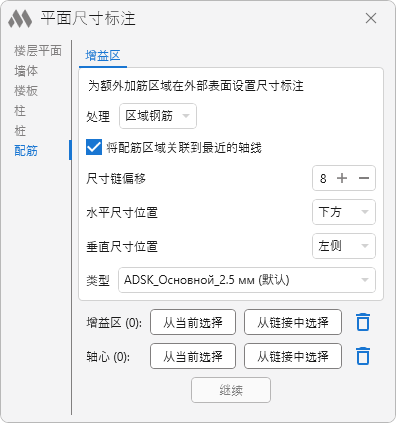

新增了配筋选项卡，我们计划在其中添加平面图中配筋标注的各种方式。目前我们已添加了增益区方式：
我们将根据您的反馈添加其他方式！
处理链接模型中的图元与选择尺寸标注类型

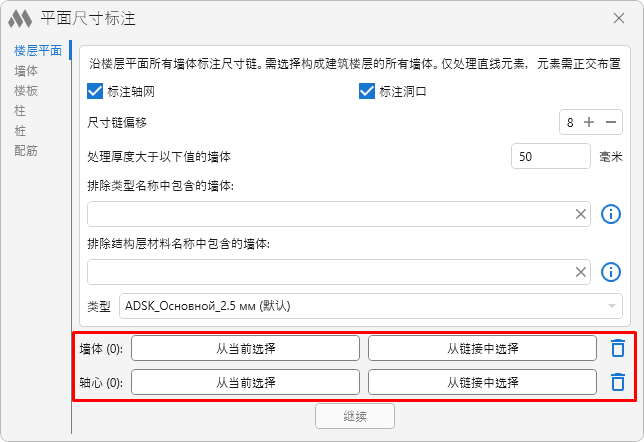

现在所有选项卡中都提供了图元选择按钮 – 可从当前模型或链接模型中选择：
您先选择所有需要的图元，然后点击继续按钮启动尺寸标注的创建过程。
此外，现在所有选项卡中都可以选择所创建尺寸标注的类型。
"墙"选项卡
墙的横向尺寸标注现在不仅可以放置在墙的中心，还可以放置在墙的端部：
新增了考虑视图范围选项，可忽略位于视图剖切面以下的墙。
新增了仅非整数尺寸值选项，可用于检查墙定位的正确性。
"柱"选项卡
现在可以指定轴线穿过柱时的尺寸标注数量 – 两个尺寸标注或一个：
"楼板"选项卡
更改了按洞口创建尺寸标注的逻辑 – 现在尺寸标注将不再放置在楼板边缘，而是放置在形成楼板洞口的族的边缘。
请给我们写下您对平面图标注自动化的想法，我们一定会加以考虑！
祝您使用 ModPlus 工作愉快！
