Revit. Cotas en plano 4.0. Nueva pestaña "Refuerzo", procesamiento de elementos de vínculos y otras mejoras
¡Les presentamos la actualización del complemento Cotas en plano versión 4.0!
En este artículo les contaremos brevemente sobre las nuevas funciones y mejoras:
Licenciamiento
Hemos cambiado el principio de limitación de la versión de pago del complemento. Antes se mostraba una ventana publicitaria después de usar el complemento. Ahora habrá un período de prueba de un mes, tras el cual el complemento dejará de estar disponible si no hay licencia.
Pestaña "Refuerzo"

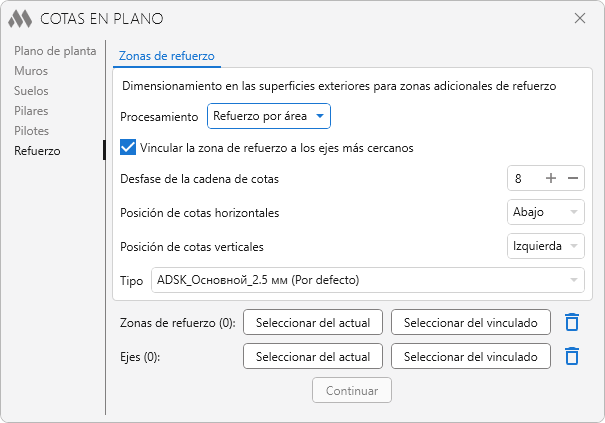

Se ha añadido una nueva pestaña Refuerzo, en la que planeamos agregar variantes de acotación del refuerzo en los planos. Por el momento hemos añadido la variante Zonas de refuerzo:
¡Agregaremos otras variantes basándonos en sus comentarios!
Procesamiento de elementos de vínculos y selección del tipo de cota

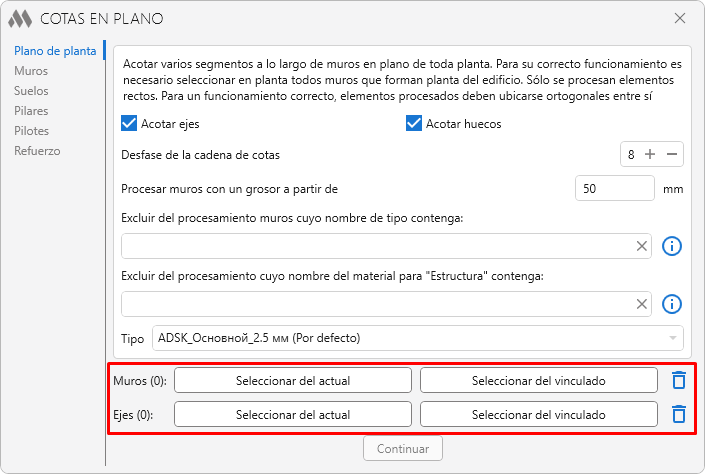

Ahora en todas las pestañas están disponibles los botones de selección de elementos: del modelo actual o de uno vinculado:
Primero selecciona todos los elementos necesarios y luego inicia el proceso de creación de cotas pulsando el botón Continuar.
Además, ahora en todas las pestañas está disponible la selección del tipo para las cotas creadas.
Pestaña "Muros"
La cota transversal del muro ahora puede colocarse no solo en el centro del muro, sino también en el extremo del muro:
Se ha añadido la opción Considerar el rango de vista, que permite ignorar los muros situados por debajo del plano de corte de la vista.
Se ha añadido la opción Solo valores de cota no enteros, que permitirá comprobar la correcta ubicación de los muros.
Pestaña "Columnas"
Ahora se puede indicar la cantidad de cotas para los casos en que un eje cruza una columna: dos cotas o una:
Pestaña "Suelos"
Se ha cambiado la lógica de creación de cotas para las aberturas: ahora la cota se colocará no en la cara del suelo, sino en la cara de la familia que formó la abertura en el suelo.
¡Escríbanos sus ideas para automatizar la anotación en los planos y las tendremos en cuenta sin falta!
¡Que disfrute trabajando con ModPlus!
