Идентичные витражи

Значок

Связанные новости и статьи

• Новый плагин для Revit. Идентичные витражи

Использование

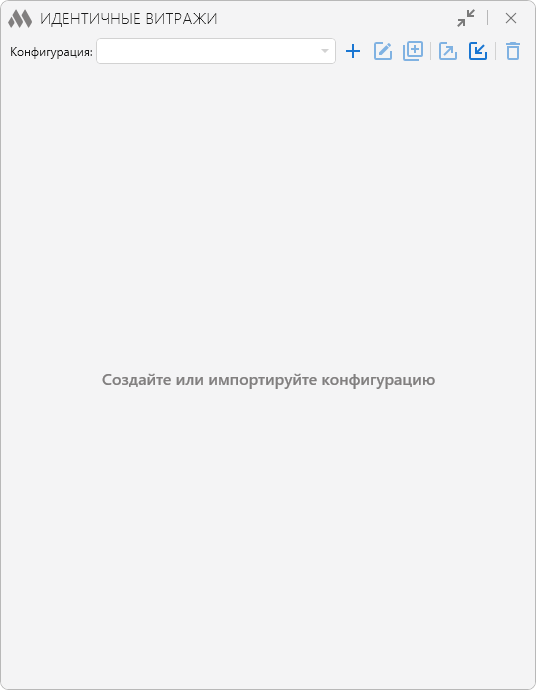

Для начала работы с плагином необходимо создать конфигурацию, нажав . Созданные конфигурации можно дублировать , переименовывать , экспортировать , импортировать  и удалять  с помощью соответствующих кнопок.

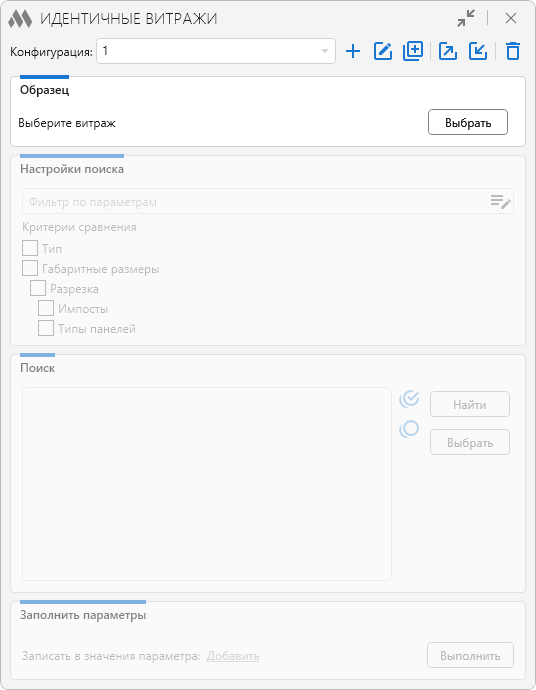

В разделе Образец выбирается витраж, с которым будут сравниваться остальные витражи текущего проекта. После нажатия кнопки Выбрать необходимо в модели указать витраж-образец для сравнения. После выбора образца становяться доступными остальные разделы плагина.

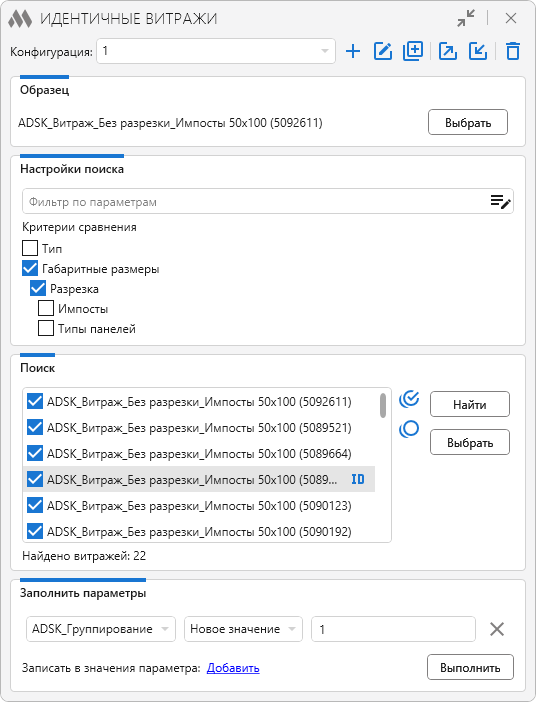

Настройки поиска позволяют отфильтровать витражи по параметрам и задать критерии, по которым искомые витражи будут сравниваться с образцом. Если не заполнен фильтр и не отмечен ни один из критериев, то будут найдены все витражи на виде или в модели.

Поиск – выполняет поиск витражей в соответствии с настройками поиска На активном виде или В модели.

Все найденные витражи в списке можно отметить  или снять отметку , а также скопировать id каждого элемента .

Выбрать – выбор в модели отмеченных в списке витражей.

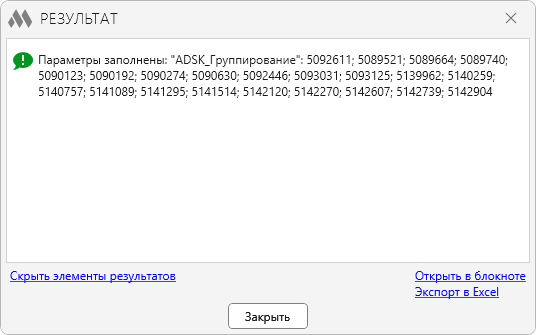

В разделе Заполнить параметры можно Добавить дополнительные поля для указания имени строкового параметра витража, типа записываемого значения (Новое значение или Значение из образца) и значения параметра. После нажатия кнопки Выполнить происходит заполнение значений параметров и появляется окно результатов:
