Muros cortina iguales

Icono

Noticias y artículos relacionados

• Nuevo complemento para Revit. Muros cortina iguales

Uso

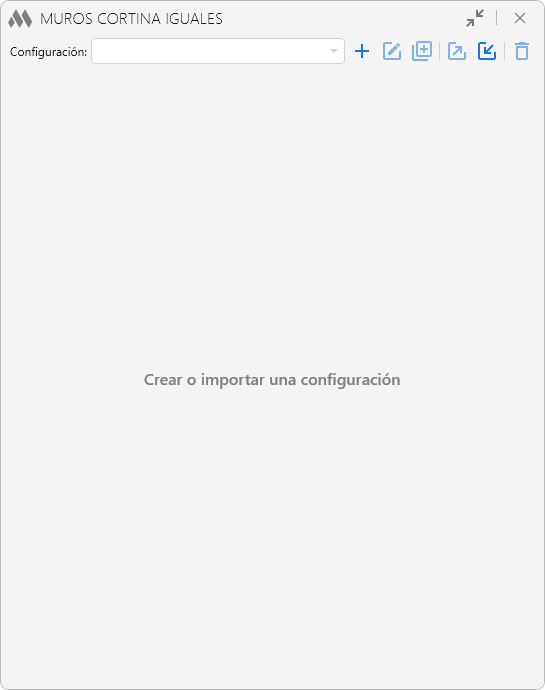

Para comenzar a trabajar con el complemento, es necesario crear una configuración haciendo clic en . Las configuraciones creadas se pueden duplicar , renombrar , exportar , importar y eliminar mediante los botones correspondientes.

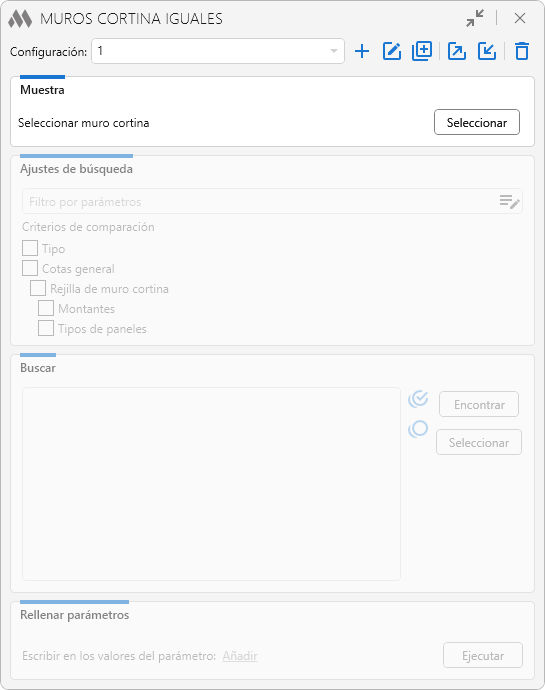

En la sección Muestra se selecciona la fachada que se utilizará como referencia para comparar las demás fachadas del proyecto actual. Tras pulsar el botón Seleccionar, es necesario indicar en el modelo la fachada de referencia. Una vez seleccionada la muestra, los demás apartados del complemento estarán disponibles.

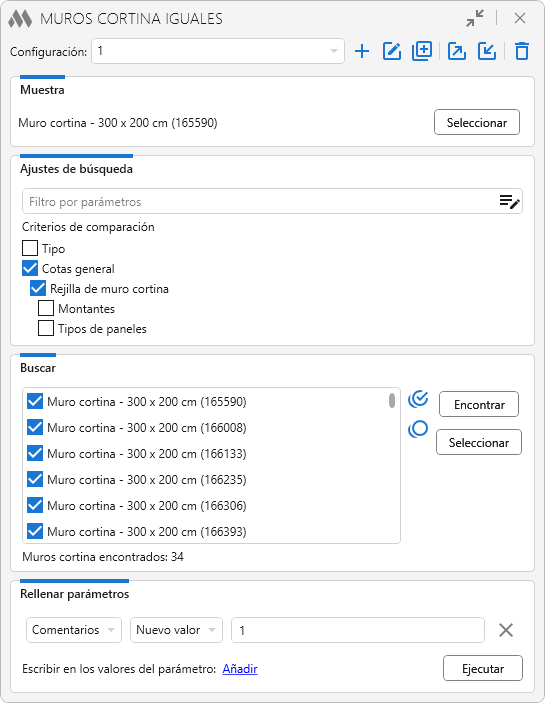

La sección Ajustes de búsqueda permite filtrar las fachadas por parámetros y definir los criterios según los cuales se compararán con la muestra. Si no se configura ningún filtro ni se selecciona ningún criterio, se encontrarán todas las fachadas en la vista o en el modelo.

Encontrar – realiza la búsqueda de fachadas según la configuración En vista activa o En modelo.

Todas las fachadas encontradas en la lista se pueden seleccionar o deseleccionar , así como copiar el ID de cada elemento .

Seleccionar – selecciona en el modelo las fachadas marcadas en la lista.

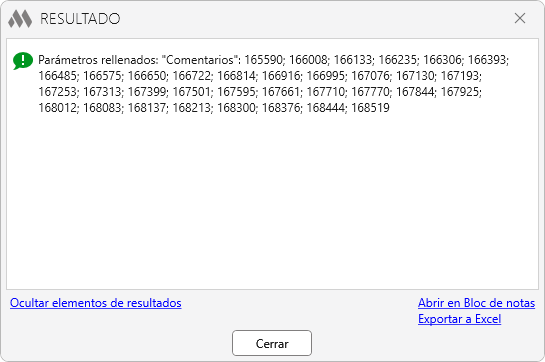

En la sección Rellenar parámetros se pueden Añadir campos adicionales para especificar el nombre del parámetro de texto de la fachada, el tipo de valor a escribir (Nuevo valor o Valor de la muestra) y el valor del parámetro. Tras pulsar el botón Ejecutar, se rellenan los valores de los parámetros y se muestra la ventana de resultados:
