Verwendung

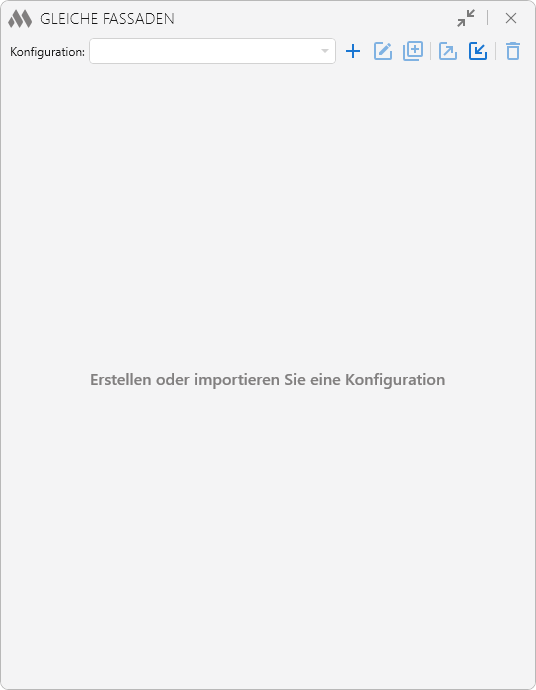

Um mit dem Plugin zu arbeiten, muss zunächst eine Konfiguration erstellt werden, indem auf geklickt wird. Erstellte Konfigurationen können dupliziert , umbenannt , exportiert , importiert und gelöscht werden.

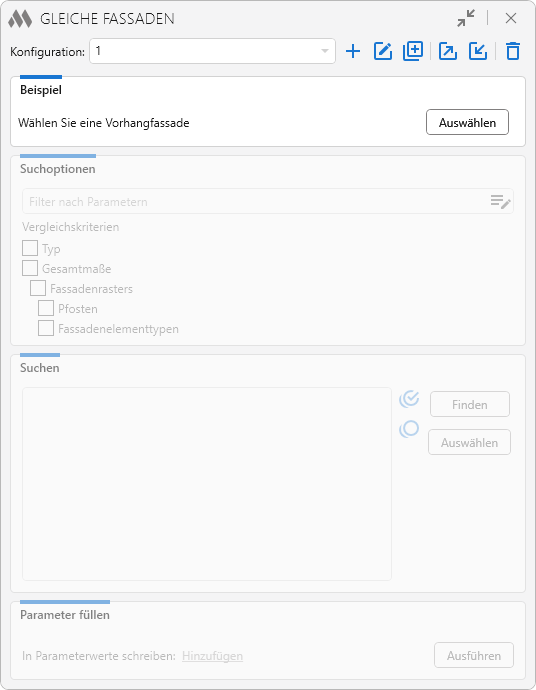

Im Abschnitt Beispiel wird die Fassade ausgewählt, mit der die übrigen Fassaden des aktuellen Projekts verglichen werden. Nach dem Klick auf Auswählen muss die Musterfassade im Modell angegeben werden. Nach der Auswahl des Musters werden die übrigen Plugin-Bereiche verfügbar.

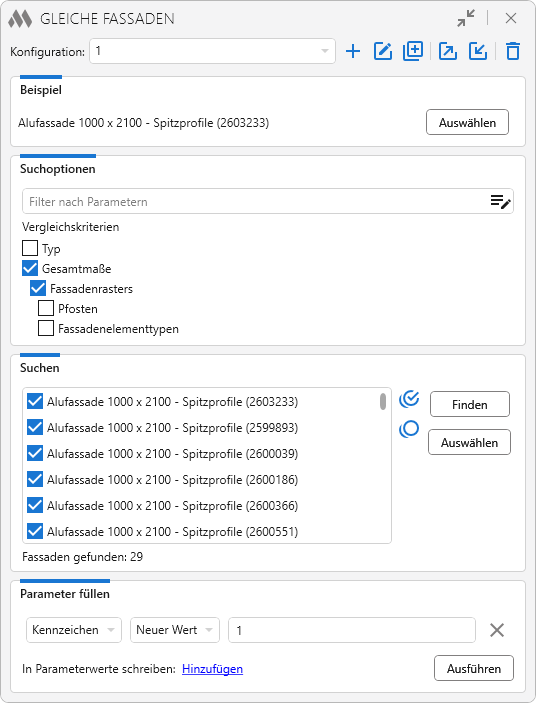

Die Suchoptionen ermöglichen es, Fassaden nach Parametern zu filtern und Vergleichskriterien mit dem Muster festzulegen. Wenn kein Filter ausgefüllt und kein Kriterium ausgewählt ist, werden alle Fassaden in der Ansicht oder im Modell gefunden.

Finden – führt die Suche nach Fassaden gemäß den Sucheinstellungen In aktiver Ansicht oder Im Modell aus.

Alle gefundenen Fassaden in der Liste können markiert oder demarkiert sowie die ID jedes Elements kopiert werden.

Auswählen – wählt die in der Liste markierten Fassaden im Modell aus.

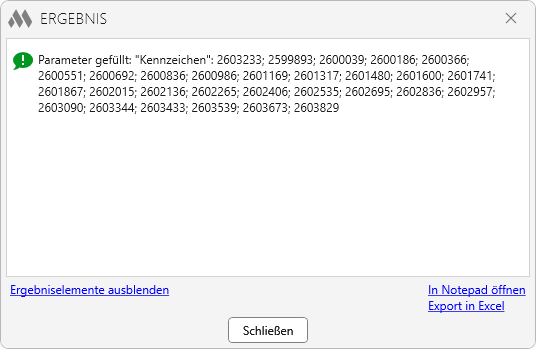

Im Abschnitt Parameter füllen können mit Hinzufügen zusätzliche Felder hinzugefügt werden, um den Namen des Zeichenfolgenparameters der Fassade, den Typ des zu schreibenden Werts (Neuer Wert oder Wert aus Beispiel) sowie den Parameterwert festzulegen. Nach dem Klick auf Ausführen werden die Parameterwerte gefüllt und das Ergebnisfenster angezeigt:
