Struktur in Parameter übernehmen

Symbol

Verwendung

• Einstellungen
• Hauptfenster
• Anwendungsbeispiele
• Befehl „Schichtvolumen in Parameter“

Plugin-Fenster beim ersten Start:

Um mit der Arbeit zu beginnen, müssen Sie in das Einstellungsfenster wechseln, indem Sie oben rechts im Fenster auf klicken und die Grundeinstellungen des Plugins vornehmen.

EINSTELLUNGEN

Im Abschnitt Parameter müssen folgende Parameter angegeben werden:

• Vorlage – obligatorischer Typ-Parameter mit dem Datentyp „Mehrzeiliger Text“. In diesem Parameter wird die Vorlage für die Ergebnisbildung unter Verwendung von Strukturplatzhaltern angegeben (weiter unten beschrieben).
• Ergebnis – obligatorischer Typ-Parameter mit dem Datentyp „Mehrzeiliger Text“. In diesen Parameter wird die Liste der Schichten des Aufbaus unter Berücksichtigung der eingestellten Zeilenformate und Nummerierung geschrieben.
• Umgekehrtes Ergebnis – optionaler Typ-Parameter mit dem Datentyp „Mehrzeiliger Text“. In diesen Parameter wird dieselbe Schichtenliste wie in den Parameter „Ergebnis“ geschrieben, jedoch in umgekehrter Reihenfolge. Der Parameter wird gefüllt, wenn er im bearbeiteten Typ vorhanden ist.
• Variable Dicke – optionaler Typ-Parameter mit dem Datentyp „Text“. In diesem Parameter wird ein benutzerdefinierter Wert der variablen Dicke angegeben, der im Zeilenformat für eine Schicht mit variabler Dicke verwendet wird.

Alle Parameter müssen auf die Kategorien von Bauteilen angewendet werden, für die die Informationen über den Schichtenaufbau in einen Parameter übertragen werden sollen (zum Beispiel Kategorien „Dächer“, „Wände“, „Decken“ usw.).

Im Abschnitt Strukturplatzhalter, die in der Vorlage angegeben werden ist die Verwendung der Platzhalter beschrieben, die in der „Vorlage“ angegeben und im „Ergebnis“ durch eine formatierte Liste der Schichten ersetzt werden.

@ – obligatorischer Platzhalter, wird zur Ersetzung durch die formatierte Schichtenliste im Ergebnis verwendet:

& – wird zur Ersetzung durch eine formatierte Liste der zusammengefassten Schichten im Ergebnis verwendet:

[n] – wird zur Angabe der Schichtenindizes verwendet, die für die Ersetzung durch die formatierte Schichtenliste im Ergebnis genutzt werden. Um mehrere Indizes anzugeben, müssen sie durch Punkt oder Komma getrennt aufgelistet werden (zum Beispiel [1,5]):

^ – wird zur Definition einer Zwischenüberschrift für Schichten verwendet. Sie nimmt nicht an der Nummerierung der Schichten im Ergebnis teil:

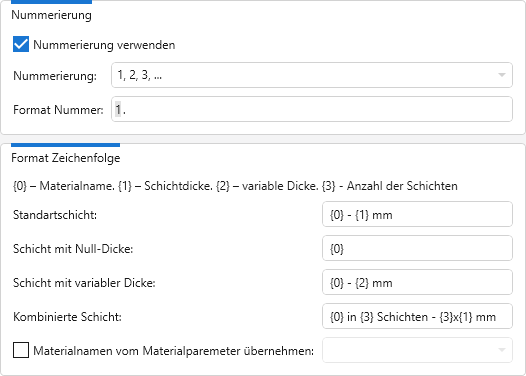

Im Abschnitt Nummerierung stehen folgende Einstellungen zur Verfügung:

• Nummerierung verwenden – wenn diese Option aktiviert ist, werden die Schichten des Aufbaus entsprechend den Nummerierungseinstellungen durchnummeriert.
• Nummerierung – Dropdownliste mit Varianten der Nummerierung der Schichten.
• Nummernformat – Zeichen oder Zeichenfolge, die die laufende Schichtnummer von ihrer Beschreibung trennt. Damit die Zeile zum Beispiel „1. Beton…“ lautet, muss in Nummerierung die Variante 1, 2, 3, … gewählt und im Feld Nummernformat ein Punkt und ein Leerzeichen angegeben werden.

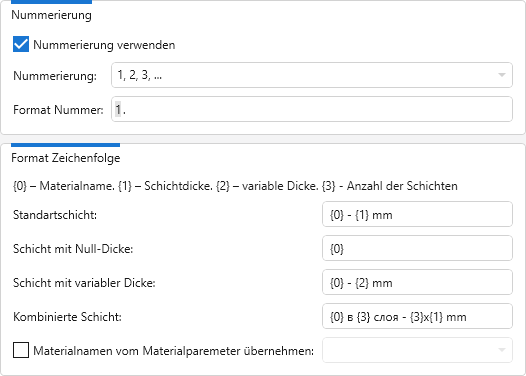

Im Abschnitt Zeilenformat werden die Vorlagen der Zeilen definiert, die Informationen über die Schichten enthalten und in den Parameter „Ergebnis“ geschrieben werden. Das Zeilenformat wird für folgende Schichtarten festgelegt:

• Standardschicht – Schicht aus einem Material mit konstanter, von null verschiedener Dicke
• Schicht mit Null-Dicke – Schicht aus einem Material mit Dicke gleich null
• Schicht mit variabler Dicke – Schicht aus einem Material mit variabler Dicke
• Zusammengefasste Schicht – zusammengefasste Schicht aus mehreren Materialien mit konstanter, von null verschiedener Dicke

In der Zeilenformatvorlage müssen Platzhalter verwendet werden: {0} – für den Namen des Materials, {1} – für die Schichtdicke, {2} – für die variable Dicke aus dem Parameter „Variable Dicke“, {3} – für die Anzahl der zusammengefassten Schichten. Wenn man zum Beispiel für eine Standardschicht den Wert „{0} - {1} mm“ eingibt, sieht das Ergebnis wie folgt aus: „Monolithischer Beton - 175 mm“.

Die Option Materialname aus Materialparameter übernehmen ermöglicht es, einen Materialparameter anzugeben, dessen Wert als Materialname {0} verwendet wird. Bei aktivierter Option wird in der Spalte Struktur des Hauptfensters des Plugins die Schaltfläche zum Ändern des Materialparameters verfügbar.

Bei späteren Starts des Plugins bleiben alle vorgenommenen Einstellungen erhalten.

HAUPTFENSTER

Das Hauptfenster des Plugins besteht aus Elementen zur Filterung und Suche von Typen, einer Tabelle mit Typen und ihren Parametern sowie aus einer Statuszeile und Steuerschaltflächen im unteren Bereich des Fensters.

Beim Start des Plugins werden in der Tabelle alle Typen des Modells für mehrschichtige Kategorien von Bauteilen angezeigt (zum Beispiel Kategorien „Dächer“, „Wände“, „Decken“ usw.).

Zur bequemeren und schnelleren Bearbeitung der Typen können die Einstellungen im oberen Teil des Plugin-Fensters genutzt werden:

• Kategorie – Dropdownliste, in der eine der Bauteilkategorien für die Anzeige in der Typentabelle oder alle Kategorien gleichzeitig ausgewählt werden können.
• Suche nach Typ- oder Materialname – Feld für die schnelle Suche in der Typentabelle ohne Beachtung der Groß-/Kleinschreibung.
• Nur Typen mit Pflichtparametern anzeigen – Option, bei deren Aktivierung in der Tabelle nur Typen angezeigt werden, die die Pflichtparameter „Vorlage“ und „Ergebnis“ enthalten.
• Nur verwendete Typen anzeigen – Option, bei deren Aktivierung in der Tabelle nur Typen angezeigt werden, die mindestens in einem Exemplar des Bauteils im Modell verwendet werden.
• Nur geänderte Typen anzeigen – Option, bei deren Aktivierung in der Tabelle nur Typen angezeigt werden, bei denen sich der neue Ergebniswert vom aktuellen Ergebniswert unterscheidet und in der Spalte Aktualisieren kein Häkchen gesetzt ist.

Die Liste der Typen und ihrer Parameter wird in Form einer Tabelle mit folgenden Spalten dargestellt:

Kategorie – Bauteilkategorie, zu der der Typ gehört.

Typ – enthält den Typnamen und die Anzahl der Exemplare im Modell mit diesem Typ.

Struktur – Schichtenaufbau des Typs. Jede Zeile enthält folgende Werte:

• Material der Schicht
• Funktion der Schicht
• Dicke der Schicht (variable Dicke wird durch einen roten Punkt gekennzeichnet)
• Anzahl der Verwendungen dieses Materials in anderen, im Plugin geladenen Typen einschließlich des aktuellen. Beim Anklicken (Auswählen) einer Zeile in der Materialliste werden in allen Typen die Zeilen mit diesem Material grün hervorgehoben.

Vorlage – Pflichtparameter. Damit die Schichtenliste des Aufbaus in den Parameter „Ergebnis“ geschrieben wird, muss in der Zelle ein Strukturplatzhalter angegeben werden. Das Feld kann im Plugin-Fenster bearbeitet werden. Außerdem können in der Vorlage zusätzliche Informationen vor und/oder nach dem Strukturplatzhalter angegeben werden.

Beispiel: Der Boden wird durch eine Decke definiert, deren Aufbau aus dem Typ übernommen wird, im Bodenaufbau soll jedoch zusätzlich die Deckenplatte angegeben werden. Dazu wird nach dem Strukturplatzhalter „Stahlbetonplatte“ eingegeben, sodass sich folgender Wert ergibt:

Var. Dicke – benutzerdefinierter Wert der variablen Dicke, der bei Bedarf für eine Schicht mit variabler Dicke angegeben werden kann. Das Feld kann im Plugin-Fenster bearbeitet werden.

Um die Parameter Vorlage oder Var. Dicke schnell mit denselben Werten zu füllen, müssen mehrere Zeilen (mit Strg oder Umschalt) markiert und in eine Zelle einer beliebigen markierten Zeile der gewünschte Wert eingegeben oder aus der Zwischenablage eingefügt werden.

Aktuelles Ergebnis – Wert des Parameters „Ergebnis“ zum Zeitpunkt des Plugin-Starts.

Neues Ergebnis – Liste der Schichten des Aufbaus unter Berücksichtigung der eingestellten Zeilenformate und Nummerierung, die in den Parameter „Ergebnis“ geschrieben wird, nachdem auf die Schaltfläche Übernehmen geklickt wurde.

Aktualisieren – Option zur Auswahl der Typen, in deren Parameter der Schichtenaufbau geschrieben werden soll. Um mehrere Typen zu markieren, müssen die Zeilen (mit Strg oder Umschalt) ausgewählt und in einer beliebigen markierten Zelle der Spalte ein Häkchen gesetzt werden. Die Option ist verfügbar, wenn der Typ beide Pflichtparameter enthält.

Der Inhalt aller Spalten (außer der Spalte „Struktur“) kann durch Klicken auf den Spaltennamen sortiert werden.

Damit der Schichtenaufbau in die Typ-Parameter geschrieben wird, müssen folgende Bedingungen erfüllt sein:

1. Der Typ enthält die Pflichtparameter „Vorlage“ und „Ergebnis“.
2. In der Spalte „Vorlage“ ist ein Strukturplatzhalter angegeben.
3. Der Inhalt der Spalten „Aktuelles Ergebnis“ und „Neues Ergebnis“ unterscheidet sich.
4. In der Spalte „Aktualisieren“ ist ein Häkchen gesetzt.

Zur Beurteilung der Übereinstimmung der Typen mit den oben genannten Bedingungen wird die erste Zelle jeder Zeile in einer von vier Farben hervorgehoben:

• ohne Farbe – keine Änderungen, die Typ-Parameter werden nicht aktualisiert.
• Rot – der Typ enthält die Pflichtparameter „Vorlage“ und „Ergebnis“ nicht oder diese Parameter sind in den Plugin-Einstellungen nicht angegeben.
• Orange – der neue Ergebniswert unterscheidet sich vom aktuellen Ergebniswert, aber die Typ-Parameter werden nicht aktualisiert, da in der Spalte Aktualisieren kein Häkchen gesetzt ist.
• Grün – der neue Ergebniswert unterscheidet sich vom aktuellen Ergebniswert; die Typ-Parameter werden aktualisiert, da in der Spalte Aktualisieren ein Häkchen gesetzt ist.

Wenn die ersten Zellen der Zeilen der benötigten Typen grün sind, müssen Sie zur Aktualisierung der Parameterwerte im Modell auf die Schaltfläche Übernehmen klicken. Wichtig ist, dass nur die sichtbaren grünen Positionen verarbeitet werden (wenn zum Beispiel ein Typ in der Kategorie „Wände“ markiert wurde und danach der Filter für die Kategorie „Decken“ aktiviert wird, wird der Typ in der Kategorie „Wände“ nicht aktualisiert).

Um das Plugin-Fenster zu schließen, müssen Sie auf die Schaltfläche Abbrechen oder die Esc-Taste drücken.

In der Statuszeile werden Informationen über die Anzahl der Typen in der Tabelle angezeigt, die verschiedenen Bedingungen entsprechen.

Nach dem Klicken auf die Schaltfläche Übernehmen erscheint das Ergebnisfenster:

BEISPIELE

SCHICHTVOLUMEN IN PARAMETER

Der Befehl berechnet die Volumen der Schichten und schreibt sie als nummerierte Liste in einen mehrzeiligen Exemplarparameter des Bauteils sowie das Gesamtvolumen der Schichten in einen mehrzeiligen Typ-Parameter.

Wie bei der Arbeit mit dem Hauptbefehl müssen Sie zunächst in das Einstellungsfenster wechseln, indem Sie oben rechts im Fenster auf klicken und die Grundeinstellungen vornehmen.

Die Einstellungen sind größtenteils analog zu den Einstellungen des Hauptbefehls, es gibt jedoch einige Unterschiede.

Den Parameter Vorlage können Sie derselbe verwenden wie für den Befehl „Schichtenaufbau in Parameter“.

Ergebnis für Exemplare – Exemplarparameter mit dem Datentyp „Mehrzeiliger Text“. In diesen Parameter wird eine nummerierte Liste der Schichtvolumen des Aufbaus unter Berücksichtigung der eingestellten Zeilenformate und Nummerierung geschrieben.

Ergebnis für Typ – Typ-Parameter mit dem Datentyp „Mehrzeiliger Text“. In diesen Parameter wird eine nummerierte Liste der Gesamtvolumen der Schichten des Aufbaus unter Berücksichtigung der eingestellten Zeilenformate und Nummerierung geschrieben.

Die Parameter müssen zu den Kategorien von Bauteilen hinzugefügt werden, für die Informationen über das Schichtvolumen in einen Parameter geschrieben werden sollen (zum Beispiel Kategorien „Dächer“, „Wände“, „Decken“ usw.).

Rundung des Volumenwertes – Dropdownliste zur Auswahl der Rundung des Schichtvolumenwertes.

Das Fenster dieses Befehls ähnelt ebenfalls dem des Hauptbefehls des Plugins:

Damit die Schichtvolumen in den Exemplarparameter des Bauteils geschrieben werden, müssen folgende Bedingungen erfüllt sein:

1. Der Typ enthält die Pflichtparameter „Vorlage“ und „Ergebnis für Exemplare“ und/oder „Ergebnis für Typ“.
2. In der Spalte „Vorlage“ ist ein Strukturplatzhalter angegeben.
3. In der Spalte „Aktualisieren“ ist ein Häkchen gesetzt.

Nach dem Klicken auf die Schaltfläche Übernehmen erscheint das Ergebnisfenster:
