使用

该插件包含两个命令：

• 对齐视图
• 对齐标题

对齐视图

对齐项目图纸中的视图。

启动命令后，选择图纸上的一个视口，其位置将作为对齐其他视图的参考。如果在启动命令之前已预先选择了一个视口，则会自动处理该视口。

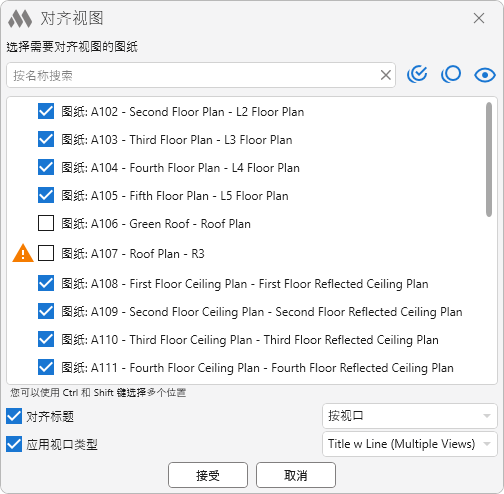

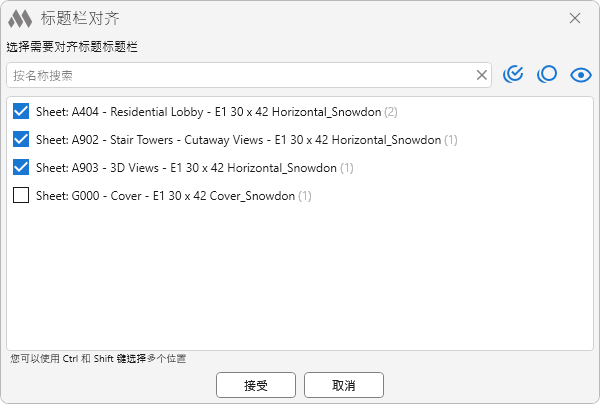

随后将打开一个窗口，其中显示可进行视图对齐的图纸列表。

可使用名称搜索框快速查找所需项目。搜索框右侧提供按钮，可选中列表中的所有项目 、取消选中所有项目 、隐藏未选中的项目 ，以及恢复显示完整列表 。

为了确保命令正常工作，每张图纸上至少需要有一个标题栏放置在图纸坐标原点 (0,0) 处。如果未满足此条件，则会在图纸旁显示警告 ，提示视口对齐可能无法正确执行。

列表中仅包含具有匹配视图的图纸。查找匹配视图时，将考虑以下条件：

• 视图类型
• 视图方向
• 比例
• 可见元素边界
• 元素在视图平面上的位置。

如果视图尺寸相同，但显示的是模型的不同区域，则不会被视为可对齐的视图。

对齐标题 – 启用此选项后，可设置待对齐视口标题的对齐方式：

• 按源视图 – 目标图纸上的标题将放置在与源视图相同的位置。
• 按视口 – 所有视口（包括作为参考的视口）的标题位置都将对齐到顶部居中。

应用视口类型 – 启用此选项后，可为需要对齐的视口指定类型。

选择图纸并完成参数设置后，点击 接受 按钮。命令将按照设定参数对所选图纸中的视图进行对齐。

对齐标题

对齐视图标题。

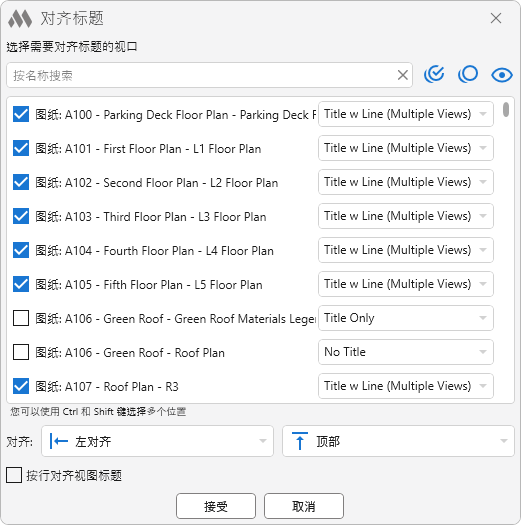

启动命令后，将打开一个窗口，其中显示当前文档中的视口列表。如果在启动命令之前已选中视口，则列表中仅显示这些已选中的视口。

可使用名称搜索框快速查找所需项目。搜索框右侧提供按钮，可选中列表中的所有项目 、取消选中所有项目 、隐藏未选中的项目 ，以及恢复显示完整列表 。

列表中每个视口旁都提供当前文档中可用视口类型的下拉列表。可以单独更改每个视口的类型，也可以按住 Ctrl 和/或 Shift 键在列表中选择多个视口，同时更改它们的类型。

窗口底部可设置标题的水平对齐方式（（左对齐、居中、右对齐）以及垂直对齐方式（顶部、居中、底部）。

按行对齐视图标题 – 启用此选项后，位于大致同一水平线上的视口标题将垂直对齐到同一行。

选择视口并完成对齐设置后，点击 接受 按钮。
